Als u met hydraulische systemen werkt, heeft u waarschijnlijk wel eens gehoord van de Rexroth 4WE 6 J richtingsregelklep. Deze klep is een van de meest betrouwbare componenten in de industriële hydrauliek. Als u begrijpt hoe deze werkt, kunt u betere beslissingen nemen over uw apparatuur.
De 4WE 6 J is gemaakt door Bosch Rexroth, een bedrijf dat bekend staat om hoogwaardige hydraulische onderdelen. Deze specifieke klep regelt de richting van de vloeistofstroom in hydraulische systemen. Zie het als een verkeersregelaar voor hydraulische olie, die deze naar de juiste plek stuurt om de machines goed te laten werken.
Wat de 4WE 6 J speciaal maakt
Het richtingsregelventiel 4WE 6 J voor Rexroth valt op door zijn design. Het is een elektromagnetisch bediende klep, wat betekent dat hij elektromagneten gebruikt om van positie te wisselen. Wanneer u een elektrisch signaal naar de klep stuurt, worden interne onderdelen verplaatst die veranderen waar de olie stroomt.
Deze klep heeft een 4/3 configuratie. De "4" betekent dat het vier poorten heeft waar hydraulische leidingen op aansluiten. De "3" betekent dat hij drie posities heeft waar hij naartoe kan bewegen. In de middenpositie zijn alle poorten gesloten. Dit is belangrijk voor de veiligheid, want als de klep niet wordt verteld wat hij moet doen, blokkeert hij alle stroming en houdt hij alles op zijn plaats.
De klep gebruikt veren om automatisch naar deze middenpositie terug te keren. Wanneer u het elektrische signaal uitschakelt, duwen de veren de interne spoel terug naar het midden. Dit veergecentreerde ontwerp is betrouwbaar en is gedurende vele jaren in duizenden machines getest.
Hoe de "J" -spoel werkt
De letter "J" in de naam vertelt u over het spoeltype in de klep. Verschillende letters betekenen verschillende stroompatronen en de J-spoel heeft een specifiek doel. In de middenpositie zijn alle vier de poorten geblokkeerd. Er stroomt niets in of uit. Dit wordt een gesloten centrumconfiguratie genoemd.
Wanneer u één solenoïde bekrachtigt, verschuift de klep om druk op één werkpoort aan te sluiten, terwijl de andere worden geblokkeerd. Schakel over naar de andere solenoïde en de aansluitingen zijn omgekeerd. Hierdoor heeft u nauwkeurige controle over de richting waarin uw hydraulische cilinder of motor beweegt.
Het gesloten middenontwerp van de directionele regelklep 4WE 6 J voor Rexroth maakt hem perfect voor machines die hun positie moeten behouden wanneer ze gestopt zijn. Werktuigmachines, spuitgietmachines en persen profiteren allemaal van deze functie. Wanneer de klep in de neutrale positie staat, blijft uw actuator precies waar hij is, zonder te gaan driften.
Technische specificaties die u moet kennen
De 4WE 6 J maakt gebruik van een standaard NG6-montagepatroon, ook wel CETOP 03 genoemd. Deze standaardisatie betekent dat u deze indien nodig kunt vervangen door andere NG6-kleppen. De montagegaten zijn precies op afstand van elkaar geplaatst, met vier M5-schroefdraden in een specifiek patroon dat voldoet aan de industrienormen.
Deze klep kan een druk tot 350 bar op de hoofdpoorten aan. Het maximale debiet bedraagt 80 liter per minuut bij gebruik van DC-magneten. De klep werkt met hydraulische olie met een viscositeit tussen 10 en 500 mm²/s en kan werken bij temperaturen van -20°C tot +80°C.
Reactietijd is van belang in hydraulische systemen. De 4WE 6 J schakelt van positie in ongeveer 20 tot 70 milliseconden als je hem aanzet, en 10 tot 60 milliseconden als je hem uitzet. Deze snelle reactie zorgt ervoor dat machines soepel en zonder vertragingen kunnen werken.
De elektromagneten zijn verkrijgbaar in verschillende spanningsopties. Veel voorkomende keuzes zijn onder meer 24V DC, het populairst in industriële omgevingen. Er zijn ook versies van 12 V DC, 110 V AC of 230 V AC verkrijgbaar. De DC-versies verbruiken ongeveer 30 watt aan vermogen en kunnen continu draaien zonder oververhitting.
Waar deze kleppen worden gebruikt
Productiefaciliteiten gebruiken de directionele regelklep 4WE 6 J voor Rexroth in veel toepassingen. In machinewerkplaatsen regelen deze kleppen de beweging van snijgereedschappen en werkstukhouders. De gesloten middenfunctie voorkomt ongewenste bewegingen wanneer de machine stationair draait, wat de veiligheid en precisie verbetert.
Spuitgietmachines vertrouwen op deze kleppen om het openen en sluiten van de matrijs te regelen. De hoge schakelsnelheid helpt de productiesnelheid op peil te houden, en de betrouwbare centrering zorgt voor een consistente onderdeelkwaliteit. Sommige vormmachines draaien duizenden keren per dag en de 4WE 6 J kan tot 15.000 cycli per uur aan.
Persmachines gebruiken deze kleppen om de beweging van de ram te regelen. Het vermogen om druk vast te houden wanneer het gecentreerd is, is essentieel voor vormbewerkingen waarbij het werkstuk tijdens de bewerking stevig moet worden vastgehouden. De hoge druk van de klep van 350 bar biedt voldoende capaciteit voor veeleisende toepassingen.
Geautomatiseerde productielijnen hebben vaak meerdere 4WE 6 J-kleppen die samenwerken. Elke klep bestuurt een andere cilinder of motor, en ze coördineren allemaal om producten door verschillende stations te verplaatsen. De gestandaardiseerde montage maakt installatie en onderhoud voor het hele systeem eenvoudiger.
Het modelnummer lezen
Rexroth gebruikt een gedetailleerd coderingssysteem voor hun kleppen. Een typisch volledig modelnummer kan 4WE 6 J6X/EG24N9K4 zijn. Elk deel van deze code vertelt u iets specifieks over de klep.
De "4WE" aan het begin geeft aan dat het een vierweg, elektromagnetisch bediende richtingsklep is. De "6" betekent dat het maat NG6 is. De "J" is het spoeltype dat we eerder bespraken. De "6X" verwijst naar de componentenserie, die betrekking heeft op prestatiekenmerken.
Na de schuine streep geeft "E" aan dat er elektromagneten met natte pennen in de hydraulische olie zitten. "G24" betekent dat het 24V gelijkstroom gebruikt. De "N" vertelt u over afdichtingsmaterialen, waarbij N standaard NBR-rubberafdichtingen zijn. Het gedeelte '9K4' bevat extra opties, zoals functies voor handmatige overschrijving en connectortypen.
Het begrijpen van deze codering helpt bij het bestellen van vervangende kleppen of het vergelijken van verschillende modellen. De directionele regelklep 4WE 6 J voor Rexroth kan vele variaties hebben, afhankelijk van uw specifieke behoeften, en het modelnummer geeft al deze details weer.
Veelvoorkomende problemen en oplossingen
Zoals elk mechanisch onderdeel kunnen deze kleppen in de loop van de tijd problemen ontwikkelen. Het meest voorkomende probleem is vastlopen, waarbij de spoel niet soepel in het klephuis beweegt. Dit gebeurt meestal vanwege vervuiling in de hydraulische olie.
De interne speling in een 4WE 6 J is erg klein, tussen 3 en 13 micrometer. Dat is kleiner dan een mensenhaar. Wanneer vuildeeltjes in de olie terechtkomen, kunnen ze in deze krappe ruimtes vastlopen en voorkomen dat de spoel beweegt. Dit wordt slibsluis genoemd en kan de klep beschadigen als er niets aan wordt gedaan.
Door uw hydraulische olie schoon te houden, voorkomt u de meeste problemen. Gebruik filters die voldoen aan de ISO 4406-zuiverheidsnormen van 20/18/15 of beter. Vervang de filters regelmatig en let op tekenen van vervuiling, zoals troebele olie of ongebruikelijke geluiden uit het systeem.
Doorbranden van de spoel is een ander probleem dat kan optreden. Als de spoel vastloopt en niet kan bewegen, trekt de solenoïde meer stroom in een poging hem te duwen. Deze extra stroom veroorzaakt warmte die de spoelwikkelingen kan beschadigen. AC-versies van de klep zijn gevoeliger voor dit probleem dan DC-versies.
Het controleren van de elektrische voeding helpt spoelproblemen te voorkomen. Zorg ervoor dat uw spanning binnen 10% van de nominale spanning blijft. De aansluitingen moeten schoon en strak zijn en goed zijn afgedicht tegen vocht. De klep maakt gebruik van connectoren met IP65- of IP67-classificatie, afhankelijk van de versie, dus onderhoud deze afdichtingen goed.
Interne lekkage neemt toe naarmate de kleppen ouder worden. Dit is normale slijtage, maar overmatige lekkage heeft invloed op de systeemprestaties. Als u lagere actuatorsnelheden of verminderde houdkracht opmerkt, kan interne lekkage de oorzaak zijn. Het testen van de drukval over de klep kan helpen bij het diagnosticeren van dit probleem.
Onderhoudstips
Regelmatig onderhoud zorgt ervoor dat uw directionele regelklep 4WE 6 J for Rexroth betrouwbaar blijft werken. De klep zelf heeft niet veel aandacht nodig, maar het hydraulische systeem eromheen wel. Door een paar eenvoudige handelingen te verrichten wordt de levensduur van de klep aanzienlijk verlengd.
De oliekwaliteit is het belangrijkst. Volg het ‘schoon, koel en droog’-principe. Schone olie voorkomt vervuiling. Koele olie vermindert slijtage en verlengt de levensduur van componenten. Droge olie voorkomt corrosie en behoudt de juiste viscositeit. Test uw olie regelmatig en ververs deze volgens de aanbevelingen van de fabrikant.
Temperatuurbeheersing helpt ook. De klep kan werken tot 80°C, maar koeler draaien is beter voor de lange levensduur. Als uw systeem heet wordt, overweeg dan om een warmtewisselaar toe te voegen. De elektromagnetische spoelen kunnen op hun oppervlak een temperatuur van 150°C bereiken, maar een koelere werking vermindert de elektrische spanning.
Veel 4WE 6 J-kleppen zijn voorzien van handmatige override-opties. Hiermee kunt u de klep met de hand bewegen wanneer de machine uitgeschakeld is of tijdens het oplossen van problemen. Wanneer u de handmatige override gebruikt, moet u de systeemdruk onder de 50 bar houden om overmatige kracht te voorkomen. Druk nooit tegelijkertijd op beide handbedieningen.
De montagepositie beperkt de klep niet veel. Je kunt hem in elke richting installeren, hoewel horizontale montage vaak het beste werkt voor warmteafvoer. Zorg ervoor dat er voldoende ruimte rond de elektromagneten is zodat de koellucht kan circuleren.
Alternatieven en compatibiliteit

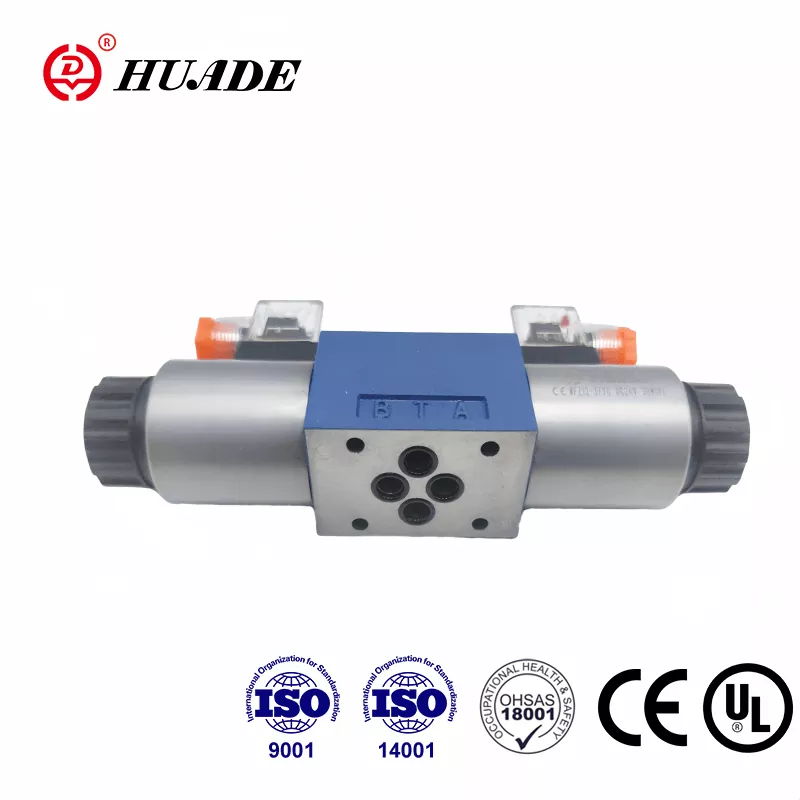

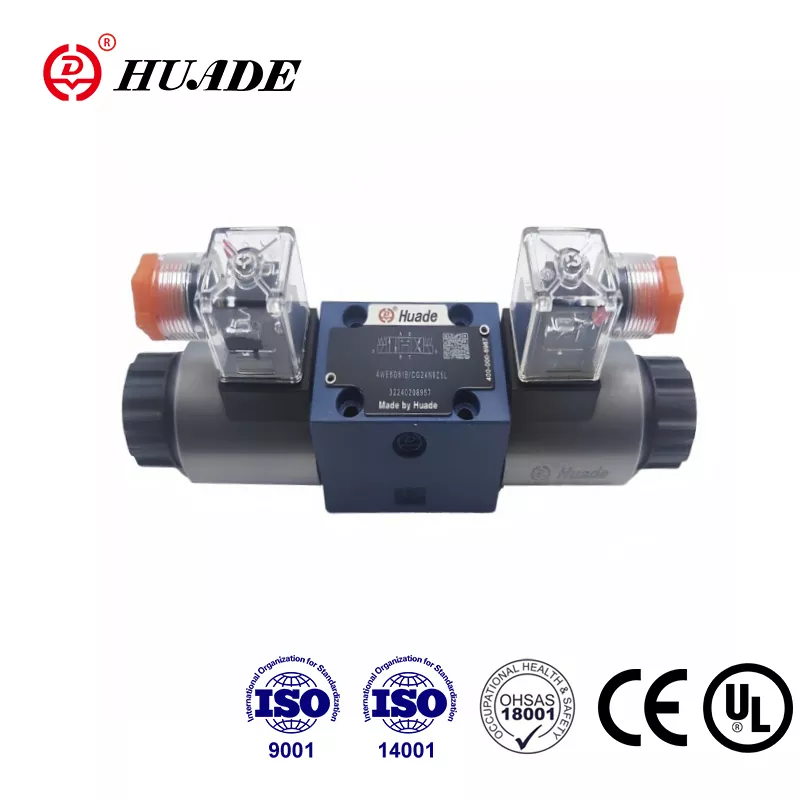

Terwijl Rexroth kwaliteitskleppen maakt, bieden andere fabrikanten compatibele alternatieven. Inzicht in uw opties helpt bij sourcing en kostenbeheer. Elke klep met een NG6-montagepatroon kan fysiek passen op de plaats waar een 4WE 6 J wordt gemonteerd.
Yuken maakt de DSG-01-3C3, die vergelijkbare functionaliteit biedt met een gesloten middenspoel. Parker biedt de D1VW-serie met vergelijkbare stroomsnelheden. Eaton Vickers heeft het DG4V-3-6C-model. Deze alternatieven kosten doorgaans 20% tot 30% minder dan originele Rexroth-onderdelen.
Wanneer u alternatieven overweegt, zorg er dan voor dat u de drukwaarden, de stroomcapaciteit en de elektrische specificaties zorgvuldig op elkaar afstemt. Niet alle NG6-kleppen zijn gelijk gemaakt. Sommige kunnen verschillende reactietijden of schakelkenmerken hebben die van invloed zijn op uw toepassing.
De directionele regelklep 4WE 6 J voor Rexroth heeft een bewezen staat van dienst met een gemiddelde tijd tussen storingen, gemeten in jaren. Sommige alternatieve merken kunnen deze betrouwbaarheid mogelijk niet evenaren. Voor kritische toepassingen zijn de extra kosten van originele Rexroth-onderdelen vaak zinvol.
Herbouwdiensten bieden een andere optie. Verschillende bedrijven zijn gespecialiseerd in het opknappen van hydraulische kleppen. Ze demonteren, reinigen, vervangen versleten onderdelen en testen de klep tot een zo goed als nieuwe staat. Herbouwde kleppen kosten minder dan nieuwe en kunnen goed werken voor minder veeleisende toepassingen.
Waar te kopen
Het vinden van een leverancier voor de 4WE 6 J zou niet moeilijk moeten zijn. Bosch Rexroth heeft een officiële online winkel op [store.boschrexroth.com](http://store.boschrexroth.com/) waar u direct kunt bestellen. Dit garandeert originele onderdelen en een correcte garantiedekking.
Industriële distributeurs hebben deze kleppen regionaal op voorraad. Bedrijven als Motion Industries, Applied Industrial Technologies en andere hydraulische specialisten leveren Rexroth-producten. Werken met een lokale distributeur geeft u technische ondersteuning en snellere levering voor dringende behoeften.
Online marktplaatsen zoals eBay hebben zowel nieuwe als gebruikte kleppen. Prijzen voor nieuwe eenheden variëren doorgaans van $ 300 tot $ 500, afhankelijk van het specifieke model en de opties. Gebruikte kleppen worden verkocht voor $ 100 tot $ 250, hoewel u garantiedekking inruilt voor lagere kosten.
Aziatische leveranciers op platforms zoals Shopee of Alibaba bieden compatibele versies aan tegen lagere prijzen, soms rond de $ 150. De kwaliteit varieert bij deze bronnen, dus onderzoek de verkoper zorgvuldig als u voor deze route kiest. Blijf voor kritische toepassingen bij bekende leveranciers.
Houd bij het bestellen uw volledige modelnummer bij de hand. De directionele regelklep 4WE 6 J voor Rexroth is verkrijgbaar in vele configuraties, en het verkrijgen van de verkeerde spanning of het verkeerde connectortype veroorzaakt problemen. Controleer vóór aankoop de elektrische specificaties en montagedetails nogmaals.
Installatieoverwegingen
Het correct installeren van een 4WE 6 J zorgt voor goede prestaties en een lange levensduur. Begin met een schoon montageoppervlak. De klep sluit af tegen dit oppervlak en eventuele krassen of vuil kunnen lekkage veroorzaken. Gebruik het juiste boutkoppel voor de montageschroeven om vervorming van het klephuis te voorkomen.
Poortverbindingen moeten schoon zijn en de juiste afmetingen hebben. De klep maakt gebruik van standaard NG6-poortafmetingen en uw hydraulische leidingen moeten daarbij passen. Het gebruik van ondermaatse leidingen beperkt de doorstroming en verhoogt de drukval. Te grote lijnen verspillen ruimte, maar doen geen afbreuk aan de prestaties.
Volg bij het aansluiten van de elektrische voeding het bedradingsschema voor uw specifieke model. De elektromagneten worden doorgaans aangesloten op een controller of schakelaar die de juiste spanning levert. Sommige modellen zijn voorzien van indicatielampjes om aan te geven welke solenoïde bekrachtigd is, wat helpt bij het oplossen van problemen.
Overweeg om manometers toe te voegen op belangrijke punten in uw systeem. Het monitoren van de druk bij de kleppoorten helpt bij het diagnosticeren van problemen en het optimaliseren van de prestaties. Drukschakelaars kunnen veiligheidsvergrendelingen bieden om bediening buiten veilige parameters te voorkomen.
Werken met verschillende vloeistoffen
De meeste hydraulische systemen gebruiken minerale olie en de 4WE 6 J werkt perfect met deze vloeistoffen. De standaard NBR-afdichtingen zijn geschikt voor oliën op aardoliebasis over een breed temperatuurbereik. Dit omvat het merendeel van de industriële toepassingen.
Sommige systemen vereisen milieuvriendelijke vloeistoffen zoals HFC (waterglycol) of HFD (synthetische ester). De richtingsregelklep 4WE 6 J voor Rexroth kan met deze vloeistoffen werken, maar u heeft wel het juiste afdichtingsmateriaal nodig. Bestel de klep met FKM (Viton) afdichtingen, aangegeven met een "V" in de modelcode in plaats van "N".
Vloeistoffen op waterbasis verkorten de levensduur in vergelijking met minerale olie. Rexroth schat een ongeveer 30% kortere levensduur bij gebruik van HFK-vloeistoffen. De verhoogde slijtage is het gevolg van verschillende smeereigenschappen en mogelijke cavitatie. Als u deze vloeistoffen toch moet gebruiken, overweeg dan om ter compensatie iets te grote componenten te gebruiken.
Bedrijfstemperatuurlimieten veranderen ook bij verschillende vloeistoffen. HFC-vloeistoffen beperken de maximale temperatuur tot 50°C in plaats van de limiet van 80°C bij minerale olie. Plan uw koelsysteem dienovereenkomstig als u alternatieve hydraulische vloeistoffen gebruikt.
Prestatiecurven begrijpen
Rexroth levert prestatiegegevens in technische handleidingen die laten zien hoe de klep zich onder verschillende omstandigheden gedraagt. Drukvalcurves laten zien hoeveel druk u verliest door olie bij verschillende stroomsnelheden door de klep te duwen. Voor de J-spoel kunt u een drukval van ongeveer 2 bar verwachten bij 20 liter per minuut.
Deze drukval vertegenwoordigt verspilde energie in uw systeem. Hogere stroomsnelheden zorgen voor meer drukval, volgens een gebogen relatie. Houd bij het ontwerpen van een hydraulisch circuit rekening met dit verlies om ervoor te zorgen dat actuatoren voldoende druk krijgen.
Het vermogenslimietgetal voor de directionele regelklep 4WE 6 J voor Rexroth is 8. Dit is een Rexroth-specifieke maatstaf die de stroom, druk en olieviscositeit in verband brengt met de warmteopwekking. Als u onder deze limiet blijft, voorkomt u oververhitting tijdens continu gebruik.
De schakelfrequentie beïnvloedt de levensduur van de klep. Terwijl de klep mechanisch tot 15.000 keer per uur kan draaien, draaien typische toepassingen veel langzamer. Hogere cyclussnelheden versnellen de slijtage van afdichtingen en solenoïdecomponenten. Stem uw bedrijfsfrequentie af op uw werkelijke behoeften in plaats van deze te maximaliseren.
Documentatie en ondersteuning
Bosch Rexroth biedt gedetailleerde technische documentatie voor hun kleppen. Het hoofdcatalogusblad toont afmetingen, montagedetails en basisspecificaties. In meer gedetailleerde handleidingen worden installatieprocedures, onderhoudsvereisten en stappen voor probleemoplossing uitgelegd.
U kunt deze documenten downloaden van de Rexroth-website of opvragen bij distributeurs. Het hebben van de technische handleiding voor uw specifieke model helpt tijdens installatie en onderhoud. De documenten bevatten hydraulische symbolen die laten zien hoe de klep in schakelschema's moet worden weergegeven.
Het technische ondersteuningsteam van Rexroth kan u helpen met toepassingsvragen. Als u niet zeker weet of een 4WE 6 J aan uw wensen voldoet, kunnen zij alternatieven aanbevelen of aanpassingen voorstellen. Deze ondersteuning is waardevol bij het ontwerpen van nieuwe systemen of het upgraden van bestaande apparatuur.
Met online selectietools kunt u kleppen configureren op basis van uw vereisten. Voer uw debiet, druk, spanning en andere parameters in, en de tool stelt geschikte modellen voor. Dit zorgt ervoor dat u precies krijgt wat u nodig heeft, zonder dat u de modelnummers handmatig hoeft te decoderen.
Laatste gedachten
Het directionele regelventiel 4WE 6 J voor Rexroth vertegenwoordigt bewezen technologie op het gebied van hydraulische besturing. Het solenoïde-bediende, veergecentreerde ontwerp met gesloten centrale positionering bedient talloze toepassingen over de hele wereld. Als u begrijpt hoe het werkt, kunt u het effectief gebruiken en op de juiste manier onderhouden.
De belangrijkste voordelen zijn onder meer de gestandaardiseerde NG6-montage, de betrouwbare gesloten centrumfunctie en de ruime beschikbaarheid van onderdelen en ondersteuning. De klep kan hoge druk aan en zorgt voor responsief schakelen voor nauwkeurige controle. Meerdere spanningsopties en configuraties passen zich aan verschillende machinevereisten aan.
Door een juiste installatie en onderhoud blijven deze kleppen jarenlang werken. Schone hydraulische olie is de allerbelangrijkste factor voor de levensduur van de kleppen. Regelmatige filtervervangingen en aandacht voor de bedrijfstemperatuur voorkomen de meeste problemen voordat ze beginnen.
Of u nu een defecte klep vervangt, een nieuwe machine ontwerpt of gewoon uw bestaande apparatuur probeert te begrijpen, de 4WE 6 J verdient aandacht. De decennialange bewezen prestaties in veeleisende industriële toepassingen getuigen van de kwaliteit en betrouwbaarheid ervan. Met de juiste zorg zal deze klep uw hydraulisch systeem jarenlang goed van pas komen.
