Wanneer u nauwkeurige debietregeling nodig heeft in compacte hydraulische systemen, biedt de Check Valve Sandwich Plate Z2S 10 een betrouwbare oplossing. Deze voorgestuurde terugslagklep van Bosch Rexroth zorgt voor een lekvrije blokkering in een ruimtebesparend sandwichplaatontwerp. De Z2S 10 is geschikt voor kleinere tot middelgrote hydraulische toepassingen waarbij het handhaven van de positie en het voorkomen van tegenstroom van cruciaal belang zijn.
De Z2S 10 gebruikt dezelfde fundamentele ontwerpprincipes als de grotere modellen in de Z2S-serie, maar de aanduiding maat 10 betekent dat hij geschikt is voor CETOP 05-montagepatronen in plaats van voor de grotere CETOP 07-interfaces. Deze kleinere voetafdruk maakt de Check Valve Sandwich Plate Z2S 10 ideaal voor mobiele apparatuur, compacte industriële machines en toepassingen waarbij ruimte schaars is.
Kernontwerpkenmerken
De Check Valve Sandwich Plate Z2S 10 werkt via een veerbelast schotelmechanisme gecombineerd met pilootbediening. Hydraulische vloeistof stroomt vrijelijk van poort A1 naar A2 of B1 naar B2 wanneer de druk in voorwaartse richting duwt. Het klepelement komt omhoog van zijn zitting, waardoor olie met minimale weerstand kan passeren. Wanneer de stroom probeert om te keren, dwingen de veer en de omgekeerde druk de schotel stevig tegen zijn zitting, waardoor een metaal-op-metaal afdichting ontstaat die lekkage voorkomt.
Wat de Z2S 10 onderscheidt van eenvoudige terugslagkleppen is de mogelijkheid tot pilootbediening. Door druk uit te oefenen op stuurpoort X of Y wordt de klep hydraulisch geopend tegen de blokkeerrichting in. Deze functie maakt gecontroleerd neerlaten van lasten of opzettelijke tegenstroom mogelijk wanneer uw systeemontwerp dit vereist. Zonder stuurdruk behoudt de Check Valve Sandwich Plate Z2S 10 zijn blokkeerfunctie voor onbepaalde tijd, zonder enige drift of lekkage.
De sandwichplaatconfiguratie van de Z2S 10 is ongeveer 162 mm lang en 57 mm hoog. De klep voegt ongeveer 25 mm toe aan de dikte van uw stapel wanneer deze tussen andere hydraulische componenten wordt geïnstalleerd. Vier M8-bouten bevestigen de belangrijkste bevestigingspunten, terwijl twee M5-bouten de hulpverbindingen verzorgen. Het totale gewicht bedraagt afhankelijk van de specifieke variant en opties zo’n 2,8 tot 3,2 kilogram.
Bosch Rexroth vervaardigt het Z2S 10-klephuis van hoogwaardig gietijzer of staal met een corrosiebestendige oppervlaktebehandeling. De standaardversie maakt gebruik van NBR-afdichtingen die geschikt zijn voor hydraulische oliën op minerale basis. Wanneer uw toepassing fosfaatestervloeistoffen of andere synthetische hydraulica vereist, kunt u FKM-afdichtingen specificeren door de aanduiding "V" aan uw onderdeelnummer toe te voegen.
Technische specificaties
De Check Valve Sandwich Plate Z2S 10 kan een maximale werkdruk aan tot 315 bar, identiek aan zijn grotere Z2S 16 tegenhanger. Deze rating van 31,5 megapascal betekent dat de Z2S 10 betrouwbaar werkt, zelfs in hydraulische circuits onder hoge druk. De maximale stroomcapaciteit bereikt 80 liter per minuut in de vrije stroomrichting, wat geschikt is voor de meeste kleine tot middelgrote actuatoren en hydraulische motoren.
De kraakdrukopties voor de Z2S 10 omvatten instellingen van 3, 5, 7,5 en 10 bar. Deze kraakdruk bepaalt hoeveel tegendruk er wordt opgebouwd voordat de klep volledig zit. Lagere kraakdrukken zorgen voor een strakkere controle met minder drukaccumulatie, terwijl hogere instellingen meer tegendruk tolereren voordat ze blokkeren. Uw keuze hangt af van de vraag of uw toepassing een onmiddellijke afsluiting nodig heeft of enige drukstijging tijdens het sluiten kan opvangen.
Het bedrijfstemperatuurbereik reikt van -30°C tot +80°C met standaard NBR-afdichtingen. FKM-afdichtingsvarianten werken van -20°C tot +80°C. Deze temperatuurlimieten gelden voor de meeste industriële en mobiele apparatuur. Voor een goede werking van de Z2S 10 moet uw hydraulische vloeistof een viscositeit tussen 2,8 en 500 vierkante millimeter per seconde behouden.
Vloeistofreinheid heeft een aanzienlijke invloed op de betrouwbaarheid van de Check Valve Sandwich Plate Z2S 10. Bosch Rexroth specificeert NAS 1638 Klasse 9 of ISO 4406 20/18/15 als minimale reinheidsnormen. Vervuilde olie bevat deeltjes die zich in de afdichtingsoppervlakken kunnen nestelen, waardoor lekkage ontstaat of een goede klepsluiting wordt verhinderd. Het installeren van adequate filtratie stroomopwaarts van de Z2S 10 beschermt uw investering en zorgt voor consistente prestaties.
De verhoudingen van het stuuroppervlak in het Z2S 10-ontwerp volgen vergelijkbare verhoudingen als die van andere kleppen uit de Z2S-serie. De verhouding tussen het stuuroppervlak en het blokkeergebied creëert mechanisch voordeel, zodat een relatief lage stuurdruk de klep kan openen tegen een hoge systeemdruk. Dit ontwerp betekent dat u geen aparte hogedrukpilootbenodigdheden nodig heeft om de Z2S 10 effectief te kunnen bedienen.
Veel voorkomende toepassingen
Mobiele hydraulische apparatuur bevat vaak de Check Valve Sandwich Plate Z2S 10. Compacte graafmachines, schrankladers en landbouwmachines profiteren van het kleine formaat en de betrouwbare blokkeerfunctie van de klep. Wanneer een laderbak materiaal boven het hoofd houdt, voorkomt de Z2S 10 het wegdrijven van de cilinder, zelfs als hydraulische slangen defect raken of de bestuurder per ongeluk de bedieningshendels in de neutrale stand zet.
Industriële persapparatuur gebruikt de Z2S 10 om de rampositie te behouden tijdens vormbewerkingen. Metaalstanspersen, rempersen en compressievormmachines hebben cilinders nodig die exacte posities vasthouden terwijl er vormkrachten worden uitgeoefend. De nul-lekkage-eigenschap van de Check Valve Sandwich Plate Z2S 10 zorgt voor maatnauwkeurigheid in afgewerkte onderdelen door elke cilinderbeweging tijdens de perscyclus te elimineren.
Houtbewerkingsmachines bevatten de Z2S 10 voor klem- en neerhoudcircuits. CNC-routers, kantenaanlijmers en paneelzagen gebruiken hydraulische klemmen om werkstukken vast te zetten tijdens snijwerkzaamheden. Dankzij het sandwichplaatformaat kunnen machinebouwers compacte klepspruitstukken creëren die meerdere klemcircuits integreren in een beperkte ruimte onder werktafels.
Heftafels en schaarhoogwerkers vertrouwen op de Z2S 10 voor de veiligheid van het vasthouden van lasten. Wanneer een hefplatform werknemers of materialen op verhoogde posities ondersteunt, biedt de Check Valve Sandwich Plate Z2S 10 redundante veiligheid door cilinderpoorten onafhankelijk van de hoofdrichtingsklep te blokkeren. Zelfs als regelkleppen defect raken of hydraulische leidingen scheuren, voorkomt de Z2S 10 een ongecontroleerde afdaling.
Kunststofspuitgietmachines in het kleinere tonnagebereik gebruiken de Z2S 10 voor matrijsklemcircuits. De klep behoudt gedurende de gehele injectie- en koelcyclus een nauwkeurige klemkracht. De montage van de sandwichplaat vereenvoudigt het ontwerp van het spruitstuk, omdat ingenieurs meerdere klepfuncties verticaal kunnen stapelen in plaats van ze in grotere horizontale patronen te rangschikken.
Inkoop en prijsstelling
Originele Bosch Rexroth Check Valve Sandwich Plate Z2S 10-eenheden kosten doorgaans tussen de 180 en 280 dollar via geautoriseerde distributeurs. Officiële Rexroth-kanalen bieden volledige technische documentatie, garantiedekking en toegang tot technische ondersteuning voor toepassingen. De levertijden bedragen doorgaans één tot twee weken voor standaardconfiguraties die op voorraad zijn bij de distributeur.
Gespecialiseerde hydraulische leveranciers zoals Airline Hydraulics en [BuyRexroth.com](http://buyrexroth.com/) onderhouden voorraad specifiek voor de Noord-Amerikaanse markt. Deze distributeurs verzenden vaak binnen drie tot zeven dagen en kunnen pakketaanbiedingen aanbieden als u meerdere kleppen of complete hydraulische systemen bestelt. Hun prijzen liggen over het algemeen tussen de 170 en 260 dollar, afhankelijk van de hoeveelheid en configuratie.
Europese kopers hebben toegang tot de Z2S 10 via lokale Bosch Rexroth-servicecentra en geautoriseerde distributeurs in Duitsland, Frankrijk, Italië en andere markten. De prijzen op de Europese markten bedragen ongeveer 160 tot 250 euro, met vergelijkbare doorlooptijden als Noord-Amerikaanse bronnen.

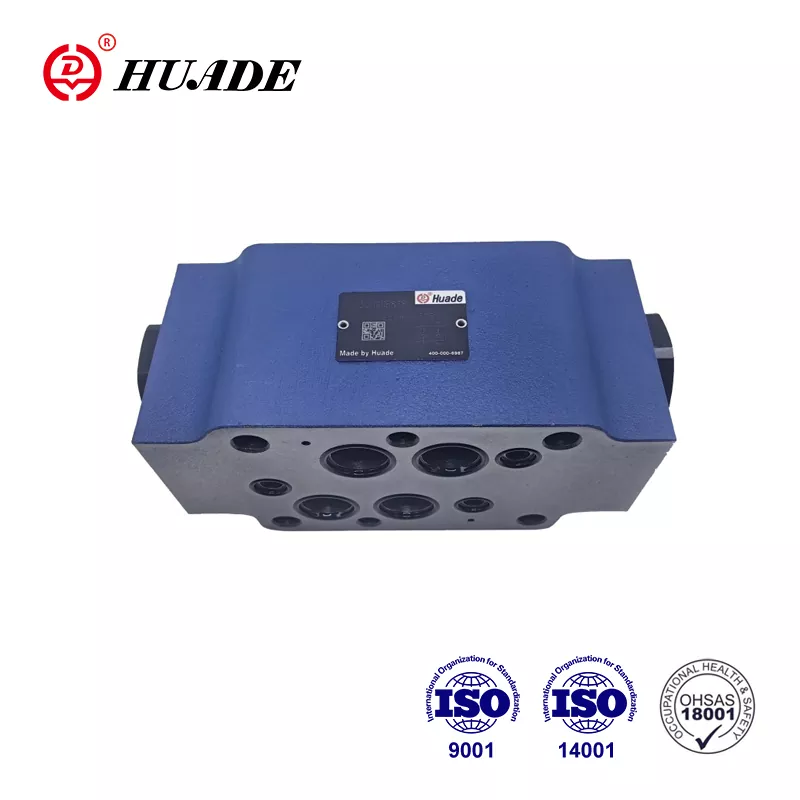

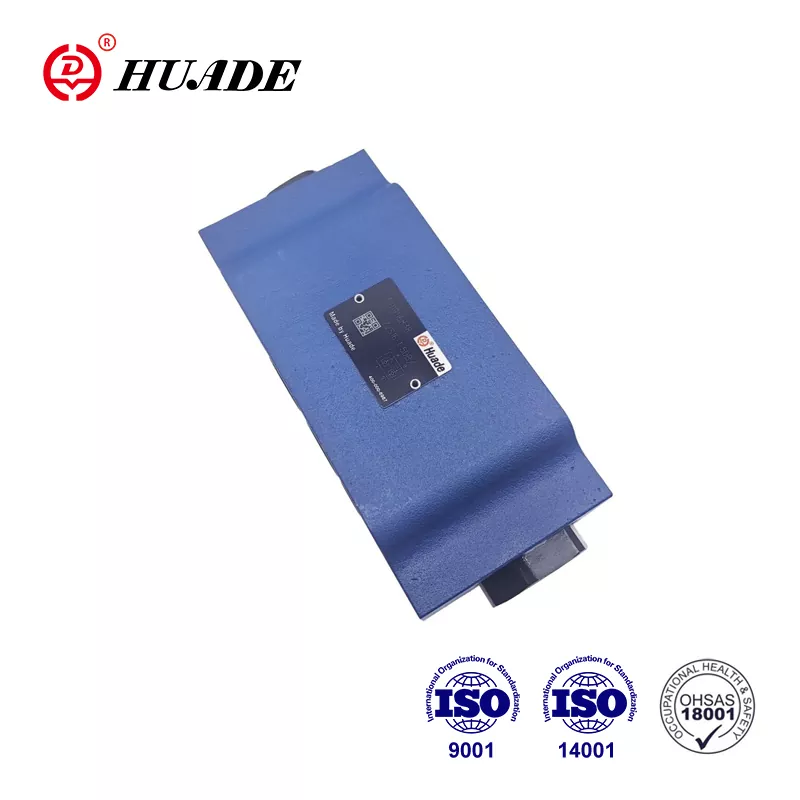

Alternatieve fabrikanten produceren compatibele versies van de Check Valve Sandwich Plate Z2S 10. De Chinese fabrikant Huade Hydraulic maakt de HD Z2S 10-serie die hetzelfde CETOP 05-montagepatroon en vergelijkbare specificaties behoudt. Deze alternatieven kosten doorgaans 25 tot 35 procent minder dan echte Rexroth-producten, met prijzen rond de 120 tot 200 dollar. De afweging houdt in dat er minder technische documentatie nodig is en dat er minder uitgebreide garantieondersteuning is.
Controleer bij het bestellen van de Z2S 10 het volledige onderdeelnummer, inclusief serieaanduiding, scheurdrukcode en specificatie van het afdichtingsmateriaal. Een compleet onderdeelnummer kan er uitzien als Z2S10-1-5X voor een 3 bar kraakdrukventiel met NBR-afdichtingen in de huidige 5X-serie. Door "/V" toe te voegen worden FKM-afdichtingen gespecificeerd, terwijl de blokkeerconfiguratie (A, B of AB) eerder in de onderdeelnummerreeks verschijnt.
Installatierichtlijnen
Het installeren van een terugslagklep-sandwichplaat Z2S 10 vereist zorgvuldige aandacht voor de voorbereiding van het montageoppervlak. Het pasoppervlak moet een maximale ruwheid van Ra 0,8 bereiken en een vlakheid behouden binnen 0,01 mm per 100 mm oppervlaktelengte. Deze specificaties zijn geen optionele aanbevelingen. Ruwe of kromgetrokken montageoppervlakken veroorzaken lekkage van de O-ringen, wat het hele doel van het gebruik van een lekvrije terugslagklep in gevaar brengt.
De Z2S 10 maakt gebruik van specifieke O-ringmaten die verschillen van de grotere Z2S-modellen. Voor de hoofdpoorten A, B, P en T zijn O-ringen nodig met een buitendiameter van 16 mm en een doorsnede van 2 mm. Pilot-poorten X en Y gebruiken kleinere O-ringen van 8 mm bij 1,5 mm. Controleer vóór de installatie of u over de juiste O-ringset beschikt, omdat het gebruik van verkeerde maten lekkage en mogelijke vervuilingsproblemen garandeert.
Koppelspecificaties zijn van groot belang bij sandwichplaatinstallaties. Draai de vier M8 bevestigingsbouten vast tot 41 Newtonmeter in een diagonaal kruispatroon. Voor de twee M5-hulpbouten is een koppel van 8,8 Newtonmeter nodig. Als u te weinig aandraait, kunnen er lekken ontstaan en kan de klep verschuiven, terwijl te veel aandraaien het aluminium of gietijzeren klephuis kan vervormen. Gebruik altijd een gekalibreerde momentsleutel in plaats van slagmoersleutels of schattingen op gevoel.
Plaats de Check Valve Sandwich Plate Z2S 10 zo dat de paspennen precies op één lijn liggen met de gaten in uw montagespruitstuk of subplaat. Deze paspennen voorkomen zijdelingse bewegingen die de O-ringen zouden kunnen afschuiven tijdens drukcycli. Reinig vóór montage alle montageoppervlakken grondig om eventuele metalen spanen, vuil of oud afdichtingsmateriaal te verwijderen dat de afdichting in gevaar zou kunnen brengen.
Nadat u alle bouten heeft vastgezet, vult u uw hydraulisch systeem met schone vloeistof en laat u de actuatoren meerdere keren draaien voordat u de volledige werkbelasting aanbrengt. Deze inloopprocedure verwijdert ingesloten lucht en verifieert dat de Z2S 10 correct werkt. Controleer tijdens het eerste gebruik op eventuele externe lekkage rond de O-ringafdichtingen. Kleine lekkages die optreden tijdens de eerste drukverhoging duiden vaak op een onjuist aanhaalmoment van de bout of op oppervlakteverontreiniging.
Overwegingen bij systeemintegratie
De Check Valve Sandwich Plate Z2S 10 wordt doorgaans geïnstalleerd tussen een directionele regelklep en de hydraulische actuator die deze bestuurt. Door deze plaatsing kan de Z2S 10 actuatorpoorten blokkeren wanneer de richtingsklep naar de neutrale positie beweegt. De stuurpoorten zijn verbonden met de werkpoorten van de richtingsklep, zodat elke opzettelijke stroom door de richtingsklep de Z2S 10 ook in de juiste richting opent.
Wanneer u de Z2S 10 integreert in verticale cilindertoepassingen zoals heftafels of persrammen, let dan op de leidingen van de stuurpoort. De stuurdruk moet zowel de krakende drukveer als de systeemdruk overwinnen die probeert de klep dicht te dwingen. Onvoldoende stuurdruk verhindert dat de klep wordt geopend, waardoor uw actuator op zijn plaats blijft zitten, zelfs als u beweging beveelt.
Tankpoortverbindingen vereisen speciale aandacht bij de Z2S 10. De Y-pilotpoort wordt doorgaans rechtstreeks of via de tankpoort van de richtingsklep op de tank aangesloten. Deze verbinding moet de werkelijke atmosferische druk bereiken zodat de klep betrouwbaar kan sluiten. Elke tegendruk in de tankleiding kan het volledig sluiten van de klep verhinderen, wat resulteert in ongewenste drift van de actuator.
Houd bij het dimensioneren van uw hydraulisch systeem rekening met de drukval via de Check Valve Sandwich Plate Z2S 10. Een goed functionerende Z2S 10 vertoont minder dan 3 bar drukverlies bij maximale nominale stroom in de vrije stroomrichting. Deze drukval vermindert de beschikbare kracht op uw actuator en genereert warmte in uw hydraulische olie. Door de Z2S 10 te groot te maken voor uw stroomvereisten, wordt de drukval geminimaliseerd en de systeemefficiëntie verbeterd.
Meerdere Z2S 10-kleppen kunnen op elkaar worden gestapeld in sandwichplaatconfiguraties om meerdere actuatoren te bedienen vanaf een compact verdeelstuk. Deze modulaire aanpak vereenvoudigt het loodgieterswerk en vermindert het aantal benodigde afzonderlijke klepmontagelocaties. Elke extra kleplaag vergroot echter de stapelhoogte en vergroot het aantal O-ringafdichtingen dat op de juiste manier moet worden geïnstalleerd.
Onderhoudsvereisten
De Check Valve Sandwich Plate Z2S 10 heeft relatief weinig onderhoud nodig als hij binnen de ontwerpspecificaties werkt. Plan inspecties elke zes tot twaalf maanden, afhankelijk van uw werkcyclus en gebruiksomgeving. Controleer tijdens inspecties of er externe olie rond de O-ringafdichtingen lekt en controleer of de actuatoren goed op hun plaats blijven wanneer de richtingskleppen gecentreerd zijn.
Test de werking van de pilot door een langzame beweging van de actuator te bevelen en een soepele, consistente beweging te bevestigen. Schokkerige of aarzelende bewegingen kunnen erop duiden dat de Z2S 10 niet volledig opent vanwege vervuiling of onvoldoende stuurdruk. Meet de stuurdruk bij de X- en Y-poorten onder bedrijfsomstandigheden om te verifiëren dat deze de kraakdrukspecificatie plus eventuele wrijving in het stuurcircuit overschrijdt.
Vervang O-ringafdichtingen elke twee tot vijf jaar als preventief onderhoud, ongeacht of u lekkage constateert. NBR- en FKM-afdichtingsmaterialen harden na verloop van tijd geleidelijk uit door thermische cycli en chemische blootstelling. Geharde afdichtingen verliezen hun vermogen om zich aan te passen aan kleine onregelmatigheden in het oppervlak, waardoor uiteindelijk lekkage mogelijk is. Wanneer u afdichtingen vervangt, inspecteer dan de klepschotel en zittingoppervlakken op krassen, erosie of ingebedde vervuiling.
Controleer de drukval over de Check Valve Sandwich Plate Z2S 10 tijdens normaal gebruik. Een toenemende drukval in de loop van de tijd duidt op opbouw van verontreiniging in de interne doorgangen of gedeeltelijke verstopping van het schotelelement. Negeer de geleidelijk toenemende drukdalingen niet, omdat deze wijzen op het ontstaan van problemen die uiteindelijk tot volledige klepstoringen zullen leiden.
Als de Z2S 10 niet loslaat wanneer de stuurdruk van toepassing is, controleer dan eerst of er voldoende stuurdruk is bij de klepinlaat. Geblokkeerde of beperkte doorgangen voor piloten veroorzaken vaak mislukte vrijgave. Controleer of tankaansluitingen daadwerkelijk zonder beperkingen de atmosferische druk bereiken. Als deze circuits goed werken, maar de klep nog steeds niet loslaat, heeft interne vervuiling waarschijnlijk het schotelmechanisme geblokkeerd.
Volledige klepstoring waarbij teruglekkage optreedt, betekent dat de schotel of zitting schade heeft opgelopen. Metaaldeeltjes van elders in uw systeem kunnen zich in de afdichtingsoppervlakken nestelen, waardoor een goede afsluiting wordt voorkomen. Vervang op dit punt de gehele Z2S 10-klep in plaats van reparaties ter plaatse uit te voeren. De precisiebewerking die nodig is voor goede afdichtingsoppervlakken maakt reparaties ter plaatse onpraktisch.
Vergelijking van maat 10 alternatieven
Parker Hannifin produceert voorgestuurde terugslagkleppen in vergelijkbare groottes als de Z2S 10. Parker's CETOP 05 sandwichkleppen bieden vergelijkbare specificaties met enigszins verschillende interne ontwerpen. Hun prijzen komen doorgaans overeen met de Bosch Rexroth-niveaus, dus uw keuze hangt meer af van bestaande systeemcomponenten en relaties met distributeurs dan van kostenoverwegingen.
HYDAC produceert terugslagkleppen met sandwichplaten die worden gemonteerd op ISO 4401-05-patronen die overeenkomen met de Z2S 10-voetafdruk. HYDAC legt de nadruk op corrosiebestendigheid en biedt varianten met pre-openingsfuncties die hydraulische schokken tijdens klepovergangen verminderen. Hun prijzen liggen ongeveer 10 tot 15 procent hoger dan die van de Check Valve Sandwich Plate Z2S 10, maar toepassingen die gevoelig zijn voor drukpieken kunnen de premie rechtvaardigen.
De Huade HD Z2S 10 vertegenwoordigt een directe vervangingsoptie vervaardigd in China. Huade behoudt identieke montageafmetingen, poortpatronen en drukwaarden, terwijl het tegen aanzienlijk lagere prijzen verkoopt. Veel gebruikers zetten Huade-kleppen met succes in in kostengevoelige toepassingen waar stilstand beheersbare gevolgen heeft. Kritieke veiligheidssystemen profiteren echter van de gevestigde staat van dienst op het gebied van kwaliteit en de uitgebreide technische ondersteuning van Bosch Rexroth.
Eaton Vickers produceert pilootterugslagkleppen die zijn geoptimaliseerd voor hogere debieten. Als uw toepassing de limiet van 80 liter per minuut van de Z2S 10 overschrijdt, overweeg dan Vickers-alternatieven die mogelijk betere stroomeigenschappen bieden. Hun montagepatronen gebruiken vergelijkbare maar niet identieke afmetingen, dus controleer de compatibiliteit voordat je bestelt.
Sun Hydraulics produceert voorgestuurde terugslagkleppen in patroonstijl die een alternatief bieden voor sandwichplaatontwerpen. Hoewel het geen directe vervanging is voor de Z2S 10, kunnen Sun-cartridges vergelijkbare functies bereiken met verschillende spruitstukontwerpen. Deze optie is vooral zinvol voor nieuwe systeemontwerpen en niet voor retrofittoepassingen.
Serievariaties en onderdeelnummers
Bosch Rexroth produceert de Check Valve Sandwich Plate Z2S 10 in verschillende serieaanduidingen. De 5X-serie vertegenwoordigt de huidige productie met NBR-afdichtingen voor minerale olietoepassingen. Eerdere series zoals 50 en 60 verschijnen nog steeds in oudere systemen, maar nieuwe installaties moeten 5X-componenten specificeren voor de beste beschikbaarheid van onderdelen in de toekomst.
Door "V" aan het onderdeelnummer toe te voegen, worden FKM-afdichtingen gespecificeerd in plaats van standaard NBR. Z2S10-1-5X maakt bijvoorbeeld gebruik van afdichtingen van minerale olie, terwijl Z2S10-1-5X/V FKM-afdichtingen gebruikt die geschikt zijn voor fosfaatester of synthetische vloeistoffen. Dit onderscheid is van belang bij toepassingen zoals brandwerende hydrauliek of systemen die gebruik maken van milieuvriendelijke biologisch afbreekbare oliën.
De blokkeerconfiguratie verschijnt in het onderdeelnummer als lettercode. "A" geeft aan dat alleen poort A wordt geblokkeerd, "B" blokkeert alleen poort B en "AB" blokkeert beide poorten. De meeste toepassingen gebruiken de AB-configuratie omdat deze maximale flexibiliteit biedt voor verschillende circuitontwerpen. Blokkering met één poort dient voor gespecialiseerde doeleinden waarbij u slechts één zijde van een actuator hoeft vast te houden.
De kraakdruk wordt weergegeven als een numerieke code: "1" geeft 3 bar aan, "2" geeft 5 bar aan, "3" betekent 7,5 bar en "4" geeft 10 bar kraakdruk aan. Een lagere kraakdruk zorgt voor een betere controle, maar kan meer tegendruk mogelijk maken vóór het plaatsen. Hogere kraakdrukken tolereren systeemdrukschommelingen beter, maar vereisen meer stuurdruk om te openen.
Volledige onderdeelnummers zoals R900409844 of R900481624 identificeren specifieke Z2S 10-configuraties in het bestelsysteem van Bosch Rexroth. Gebruik altijd deze volledige onderdeelnummers wanneer u vervangingen bestelt, zodat u zeker weet dat u precies de juiste klepspecificatie voor uw toepassing ontvangt. Generieke beschrijvingen of onvolledige onderdeelnummers kunnen ertoe leiden dat u onjuiste configuraties ontvangt.
Veelvoorkomende problemen oplossen
Wanneer de Check Valve Sandwich Plate Z2S 10 er niet in slaagt de belasting vast te houden en de actuator te laten driften, verdienen verschillende oorzaken onderzoek. Controleer eerst of de stuurpoorten geen onbedoelde druk ontvangen waardoor de klep wordt geopend. Kruisverbonden stuurleidingen of lekkende richtingskleppen kunnen voldoende druk uitoefenen om de Z2S 10 open te breken, zelfs als u verwacht dat deze blokkeert.
Controleer op verontreiniging van de hydraulische vloeistof door een oliemonster te nemen en dit te analyseren op het aantal deeltjes. Zelfs fijne deeltjes die onzichtbaar zijn voor inspectie met het blote oog kunnen een goede afdichting verhinderen. Als de verontreinigingsniveaus de specificaties van ISO 4406 20/18/15 overschrijden, reinig of vervang dan de systeemfilters en overweeg om een fijnere filtratie toe te voegen stroomopwaarts van de Z2S 10.
Onderzoek externe lekpatronen zorgvuldig. Lekkages rond de O-ringgroeven duiden op beschadigde afdichtingen, een onjuist aanhaalmoment van de bout of kromgetrokken montageoppervlakken. Het sijpelen van olie uit het kleplichaam zelf duidt op interne schade die volledige vervanging van de klep vereist. Probeer nooit interne componenten ter plekke te repareren, omdat de vereiste precisie de typische werkplaatscapaciteiten te boven gaat.
Als de Z2S 10 niet loslaat wanneer u stuurdruk toepast, meet dan de werkelijke druk bij stuurpoorten X en Y tijdens bedrijf. U hebt een druk nodig die de specificatie van de kraakdruk overschrijdt, plus eventuele wrijving in de stuurdoorgangen. Onvoldoende stuurdruk is de meest voorkomende oorzaak van mislukte ontkoppeling. Controleer op geblokkeerde stuurleidingen, te kleine stuurdoorgangen of onvoldoende druk van uw richtingsventiel.
Ongebruikelijk geluid van de Check Valve Sandwich Plate Z2S 10 tijdens bedrijf duidt meestal op cavitatie of luchtinsluiting. Controleer of uw tankaansluitingen het juiste oliepeil behouden en of de aanzuigleidingen geen lucht binnendringen. Cavitatieschade kan de oppervlakken van de klepzitting en de schotel snel vernietigen, waardoor volledige vervanging nodig is.
Toekomstige ontwikkelingen
Het ontwerp van het hydraulische systeem blijft evolueren in de richting van een groter monitoring- en diagnosevermogen. Hoewel de basis Check Valve Sandwich Plate Z2S 10 een puur mechanisch onderdeel blijft, integreren moderne systemen steeds vaker druksensoren en positietransducers in klepspruitstukken. Deze sensoren bieden realtime feedback over de werking van de klep en de systeemstatus zonder dat er aanpassingen aan de Z2S 10 zelf nodig zijn.
De verschuiving naar elektrohydraulische systemen creëert nieuwe toepassingen voor voorgestuurde terugslagkleppen. Elektrische actuatoren zorgen voor nauwkeurige positionering, terwijl hydraulische circuits een hoge krachtback-up bieden, en de Z2S 10 beveiligt de hydraulische posities tijdens stroomonderbrekingen. Deze complementaire relatie breidt de gebruiksscenario's voor compacte terugslagkleppen in hybride aandrijfsystemen uit.
Milieuregelgeving leidt tot veranderingen in de formuleringen van hydraulische vloeistoffen. Biologisch afbreekbare oliën en alternatieven met een lage toxiciteit winnen marktaandeel, vooral in mobiele apparatuur en ecologisch gevoelige locaties. Toekomstige Z2S 10-specificaties kunnen afdichtingsmaterialen omvatten die specifiek zijn geoptimaliseerd voor deze nieuwe vloeistoftypen, naast de huidige NBR- en FKM-opties.
De miniaturisatie in de mobiele hydrauliek zet zich voort, terwijl fabrikanten van apparatuur streven naar gewichtsvermindering en verbeterde efficiëntie. De Z2S 10 is al goed geschikt voor compacte toepassingen, maar er kunnen nog kleinere varianten ontstaan voor microhydraulische systemen in robotica en precisieproductieapparatuur.
Uw selectie maken
Het kiezen van de Check Valve Sandwich Plate Z2S 10 begint met het berekenen van uw maximale doorstroombehoefte. Als uw actuatoren meer dan 80 liter per minuut nodig hebben, passen de grotere Z2S 16- of Z2S 22-modellen beter bij uw toepassing. Voor stromen van minder dan 80 liter per minuut biedt de Z2S 10 optimale prestaties in een compact pakket.
Bepaal vervolgens uw maximale werkdruk. De 315 bar-classificatie van de Z2S 10 is geschikt voor de meeste industriële en mobiele apparatuurtoepassingen. Als uw systeem onder de 150 bar werkt, valt u ruim binnen de mogelijkheden van de klep. Systemen die de 250 bar naderen of overschrijden vereisen zorgvuldige aandacht voor alle systeemcomponenten, inclusief een goede filtratie en onderhoud van de afdichtingen.
Houd zorgvuldig rekening met de beperkingen van uw montageruimte. De Z2S 10-sandwichplaat voegt 25 mm toe aan de stapelhoogte, en de totale envelop meet 162 mm bij 57 mm. Controleer of het montagegebied van uw spruitstuk of klep geschikt is voor deze afmetingen en voldoende ruimte heeft voor hydraulische aansluitingen en toegang voor onderhoud.
Vloeistofcompatibiliteit bepaalt de keuze van het afdichtingsmateriaal. Standaard NBR-afdichtingen werken betrouwbaar met op aardolie gebaseerde hydraulische oliën die het merendeel van de industriële en mobiele toepassingen vormen. Fosfaatestervloeistoffen, synthetische hydrauliek of biologisch afbreekbare oliën vereisen FKM-afdichtingen, gespecificeerd door de V-aanduiding aan uw onderdeelnummer toe te voegen.
Budgetoverwegingen zijn van invloed op de keuze voor originele Bosch Rexroth-componenten of compatibele alternatieven. Kritieke veiligheidstoepassingen waarbij klepstoringen letsel of aanzienlijke materiële schade kunnen veroorzaken, rechtvaardigen de premie voor originele uitrusting. Minder veeleisende toepassingen kunnen kostengeoptimaliseerde alternatieven van fabrikanten als Huade accepteren zonder de aanvaardbare betrouwbaarheid in gevaar te brengen.
De Check Valve Sandwich Plate Z2S 10 levert bewezen prestaties in compacte hydraulische toepassingen. De combinatie van betrouwbare blokkering, pilootgestuurde ontgrendeling en ruimtebesparend sandwichplaatformaat maakt het geschikt voor mobiele apparatuur, industriële machines en gespecialiseerde productiesystemen. Als u de specificaties, installatievereisten en onderhoudsbehoeften begrijpt, kunt u deze klep effectief inzetten in uw hydraulische circuits.
