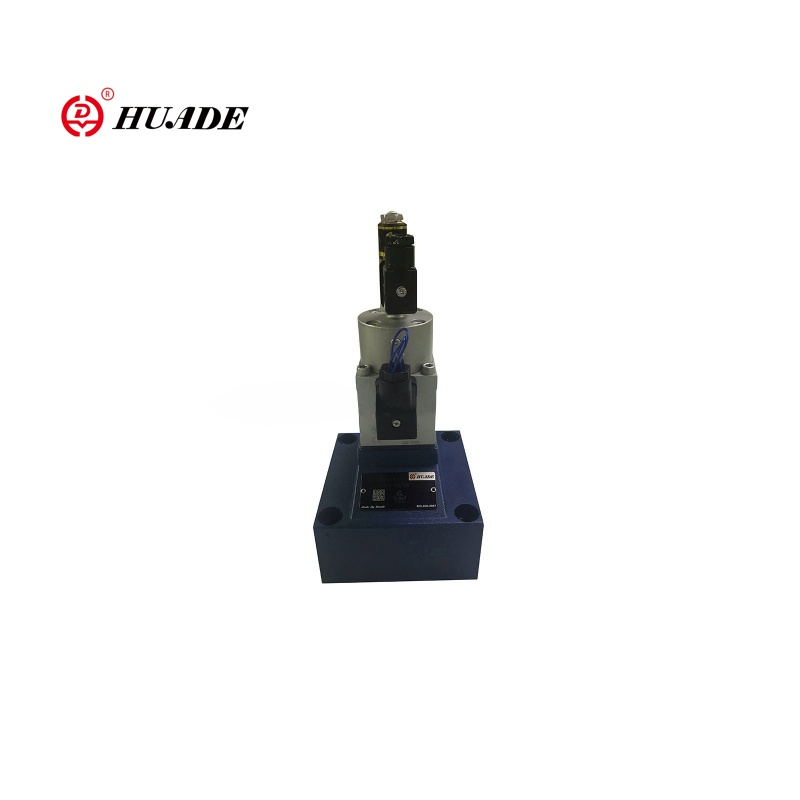

De 2FRE10 Two-way proportionele stroomregelklep is een stroomregelklep voor hydraulische systemen met een proportionele regulatiefunctie. Valve 2FRE10 is geschikt voor scenario's waarbij de snelheid van actuatoren (zoals hydraulische cilinders of motoren) nauwkeurig moet worden gecontroleerd. Proportionele stroomklep 2FRE10 past continu de klepopening aan door elektrische signalen in te voeren (zoals 0 ~ 10V of 4 ~ 20 mA) om de verandering van stepless stroomsnelheid te bereiken. Het is gemakkelijk te installeren en wordt vaak gebruikt in combinatie met andere drukventiel (zoals drukcompensatoren) om de systeemstabiliteit te verbeteren.
| Hydraulisch | ||
| Bedrijfsdruk (MPA) | 31.5 | |
| Minimum drukverschil (MPA) | Maat 10 | maat 16 |
| 0,3 ~ 0,8 | 0.6 ~ 1 | |
| Drukvocht | Minerale olie (voor NBR -afdichting), fosfaatester (voor FPM -afdichting) | |
| Viscositeitsbereik (mm2/S) | 2.8 tot 380 | |
| Drukvloeistoftemperatuurbereik (℃） | -20 tot +70 | |
| Hysterese (%) | ＜ ± 1qmax | |
| Herhaalbaarheid (%) | ＜1 Qmax | |
| Monsterspreiding (%) | ＜ ± 2 | |
| Installatie | optioneel | |
| Gewicht (kg) | 6 | 8.3 |
| Elektrisch | ||
| Spanningstype | DC 24V | |
| Spoelweerstand van solenoïde (ω) | Koude waarde bij 20 ℃ 10, max warme waarde 13,9 | |
| Max. Power (VA) | 50 | |
| Inductiviteit (MH) | 6 tot 8 | |
| Oscillatorfrequentie (KHZ) | 2.5 | |
| VT-5010S30 vraag naar isolatie IP65 | IP65 | |
▶ Klep met een drukcompensator voor druk gecompenseerde regeling van een stroom
▶ Actuatie via een proportionele solenoïde
▶ Met feedback van elektrische positie van de besturingsopening
▶ De positietransducerspiraal kan axiaal worden verplaatst waardoor de nulpuntaanpassing van de regelkleuring gemakkelijk is, zonder de elektronica aan te raken (elektrisch-hydraulisch)
▶ Minimale monstervariatie van klep en elektrische versterker VT 5004 (afzonderlijke volgorde)
Sollicitatie:
De tweeweg proportionele stroomregelklep 2FRE10 wordt veel gebruikt in industriële hydraulische systemen en engineeringmachines. Klep 2FRE10 past de snelheid van hydraulische cilinders of motoren aan in graafmachines, kranen, vorkheftrucks en andere apparatuur om soepele beweging en geoptimaliseerde efficiëntie te bereiken.
Het type 2fre .. Proportionele stroomregelkleppen hebben een 2-weg functie. Ze kunnen, vanaf een toegepaste elektrische opdrachtwaarde, een stroom regelen die druk is en in grote mate gecompenseerde temperatuur.

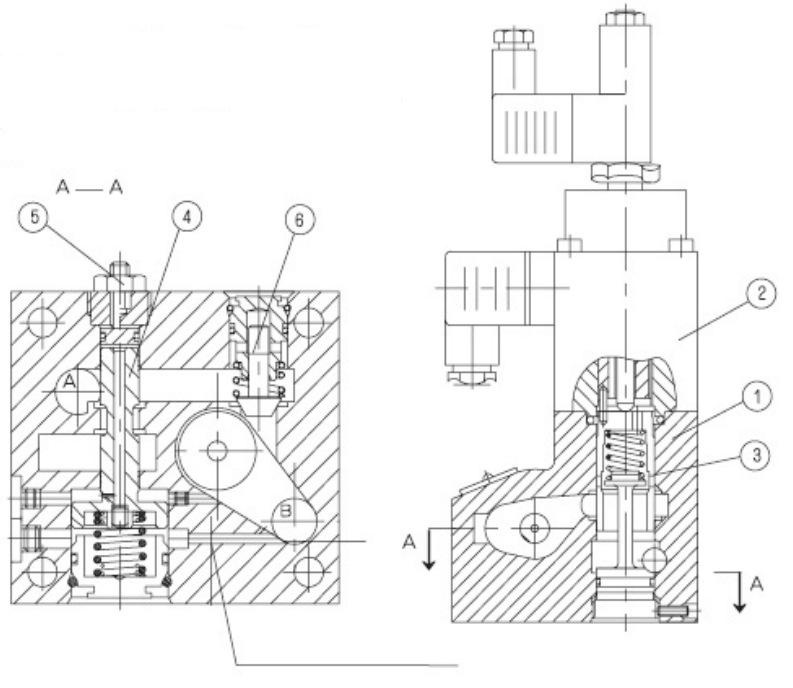

Ze bestaan in principe uit de behuizing (1), proportionele solenoïde met inductieve positie -transducer (2), meten van de opening (3), drukcompensator (4), beroerte limiter (5), evenals een optionele terugslagklep (6).
De instelling van de stroom wordt bepaald (0 bis 100 %) bij de potentiometer van de opdrachtwaarde. De toegepaste opdrachtwaarde, veroorzaakt via de versterker en de proportionele solenoïde, de aanpassing van de meetopening (3). De positie van de meetopening (3) wordt verkregen door de positietransducer. Alle afwijkingen van de opdrachtwaarde worden gecompenseerd door de positie feedbackcontrole.
De drukcompensator (4) houdt de drukval bij de meetopening (3) tegen een constante waarde. De stroom is daarom de druk gecompenseerd.
De kleine temperatuurafwijking wordt bereikt vanwege het ontwerp van de meetopening. Bij een opdrachtwaarde van 0 % is de meetopening gesloten.
In het geval van een verlies van vermogen of een kabelbreuk op de positietransducer sluit de meetopening. Vanaf een opdrachtwaarde van 0 % is een springvrije start mogelijk. Via twee hellingen binnen de elektrische versterker is het mogelijk om de opening en sluiting van de meetopening uit te stellen.
Via de terugslagklep (6) is de vrije stroom mogelijk van B tot A.
Strik van Proportionele stroomregelklep 2FRE10

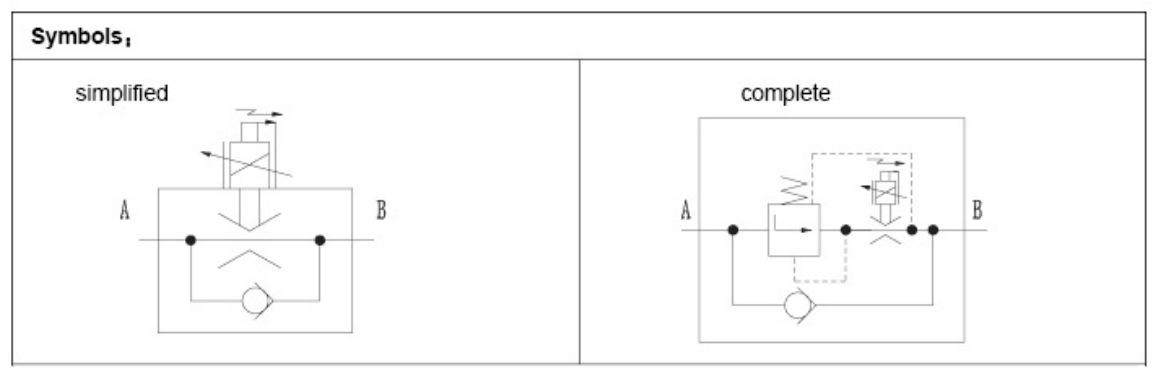

Symbolen van proportionele stroomregelklep 2FRE10
