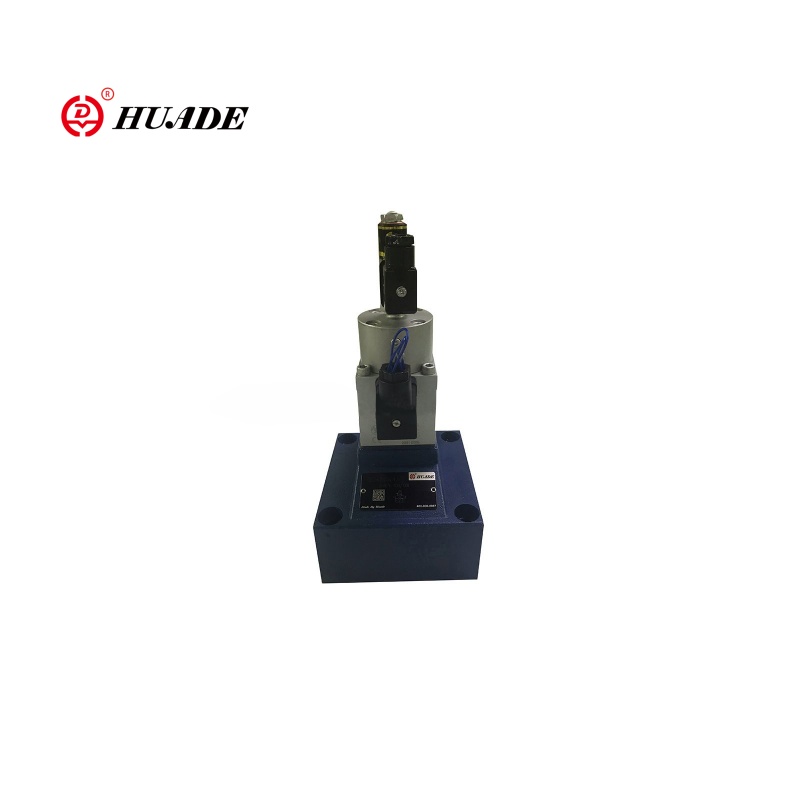

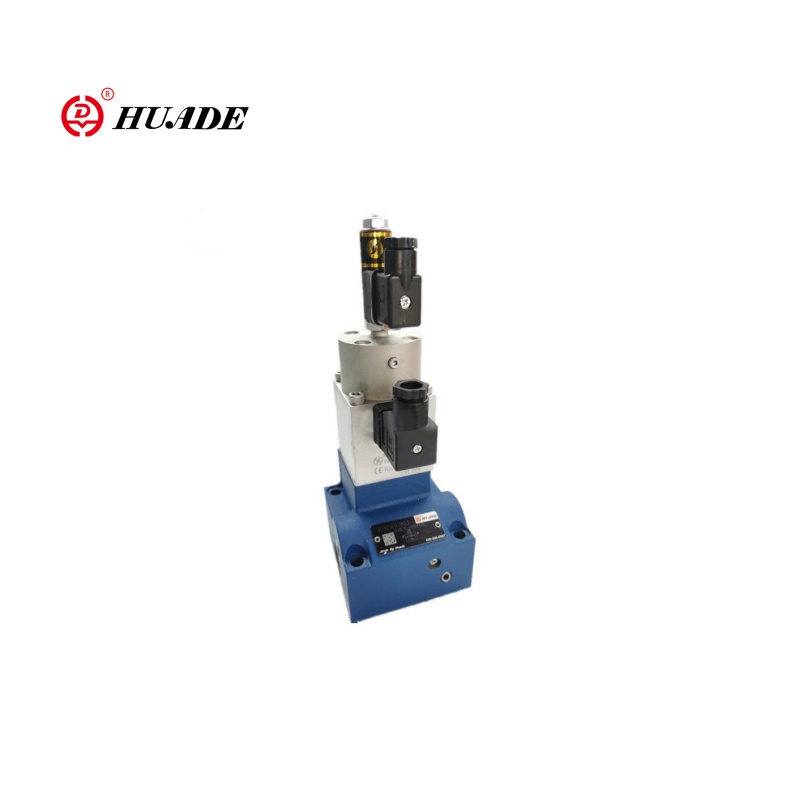

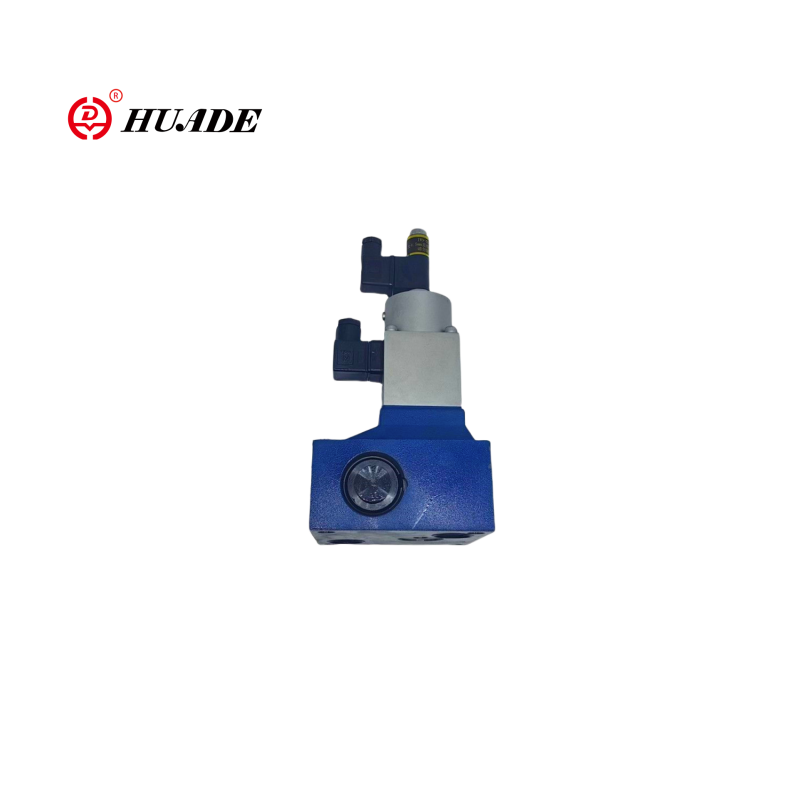

Proportionele stroomregelklep 2FRE16

De 2FRE16 2-weg proportionele stroomregelklep is een krachtige proportionele stroomregelklep, die geschikt is voor toepassingen waarbij de snelheid van hydraulische actuatoren (cilinders of motoren) nauwkeurig moet worden aangepast. In vergelijking met proportionele klep 2FRE10 heeft klep 2FRE16 een grotere diameter, waardoor een hoger stroombereik mogelijk is. En proportionele klep 2FRE16 is geschikt voor hydraulische systemen met een hoger vermogen.

Productparameter van proportionele stroomregelklep 2FRE16

Hydraulisch
Bedrijfsdruk (MPA)	31.5
Minimum drukverschil (MPA)	Maat 10	maat 16
	0,3 ~ 0,8	0.6 ~ 1
Drukvocht	Minerale olie (voor NBR -afdichting), fosfaatester (voor FPM -afdichting)
Viscositeitsbereik (mm2/S)	2.8 tot 380
Drukvloeistoftemperatuurbereik (℃）	-20 tot +70
Hysterese (%)	＜ ± 1qmax
Herhaalbaarheid (%)	＜ 1 qmax
Monsterspreiding (%)	＜ ± 2
Installatie	optioneel
Gewicht (kg)	6	8.3
Elektrisch
Spanningstype	DC 24V
Spoelweerstand van solenoïde (ω)	Koude waarde bij 20 ℃ 10, max warme waarde 13,9
Max. Power (VA)	50
Inductiviteit (MH)	6 tot 8
Oscillatorfrequentie (KHZ)	2.5
VT-5010S30 vraag naar isolatie IP65	IP65

Functies:Productfunctie en toepassing van proportionele stroomregelklep 2FRE16

▶ Klep met een drukcompensator voor druk gecompenseerde regeling van een stroom

▶ Actuatie via een proportionele solenoïde

▶ Met feedback van elektrische positie van de besturingsopening

▶ De positietransducerspiraal kan axiaal worden verplaatst waardoor de nulpuntaanpassing van de regelkleuring gemakkelijk is, zonder de elektronica aan te raken (elektrisch-hydraulisch)

▶ Minimale monstervariatie van klep en elektrische versterker VT 5004 (afzonderlijke volgorde)

Sollicitatie:

Proportionele stroomregelklep 2FRE16 wordt veel gebruikt in zware industriële hydraulische systemen, engineeringmachines en mobiele hydraulica, metallurgie en mijnbouwapparatuur.

Typische systeemvoorbeelden: graafmachinecircuit Circuit

PLC → proportionele versterker → 2FRE16 → Hydraulische cilinders

                    ↑

 Druksensor (feedback van gesloten lus)

Door het elektrische invoer elektrische signaal aan te passen, kan de emmerbeweging soepel worden versneld/vertraagd om hydraulische schok te voorkomen.

Functie en sectie van proportionele stroomregelklep 2FRE16

Het type 2fre .. Proportionele stroomregelkleppen hebben een 2-weg functie. Ze kunnen, vanaf een toegepaste elektrische opdrachtwaarde, een stroom regelen die druk is en in grote mate gecompenseerde temperatuur.

Ze bestaan ​​in principe uit de behuizing (1), proportionele solenoïde met inductieve positie -transducer (2), meet van de opening (3), drukcompensator (4), beroerte limiter (5), evenals een optionele terugslagklep (6).

De instelling van de stroom wordt bepaald (0 bis 100 %) bij de potentiometer van de opdrachtwaarde. De toegepaste opdrachtwaarde, veroorzaakt via de versterker en de proportionele solenoïde, de aanpassing van de meetopening (3). De positie van de meetopening (3) wordt verkregen door de positietransducer. Alle afwijkingen van de opdrachtwaarde worden gecompenseerd door de positie feedbackcontrole.

De drukcompensator (4) houdt de drukval bij de meetopening (3) tegen een constante waarde. De stroom is daarom de druk gecompenseerd.

De kleine temperatuurafwijking wordt bereikt vanwege het ontwerp van de meetopening. Bij een opdrachtwaarde van 0 % is de meetopening gesloten.

In het geval van een verlies van vermogen of een kabelbreuk op de positietransducer sluit de meetopening. Vanaf een opdrachtwaarde van 0 % is een springvrije start mogelijk. Via twee hellingen binnen de elektrische versterker is het mogelijk om de opening en sluiting van de meetopening uit te stellen.

Via de terugslagklep (6) is de vrije stroom mogelijk van B tot A.

Strik van Proportionele stroomregelklep 2FRE16

Symbolen van proportionele stroomregelklep 2FRE16
