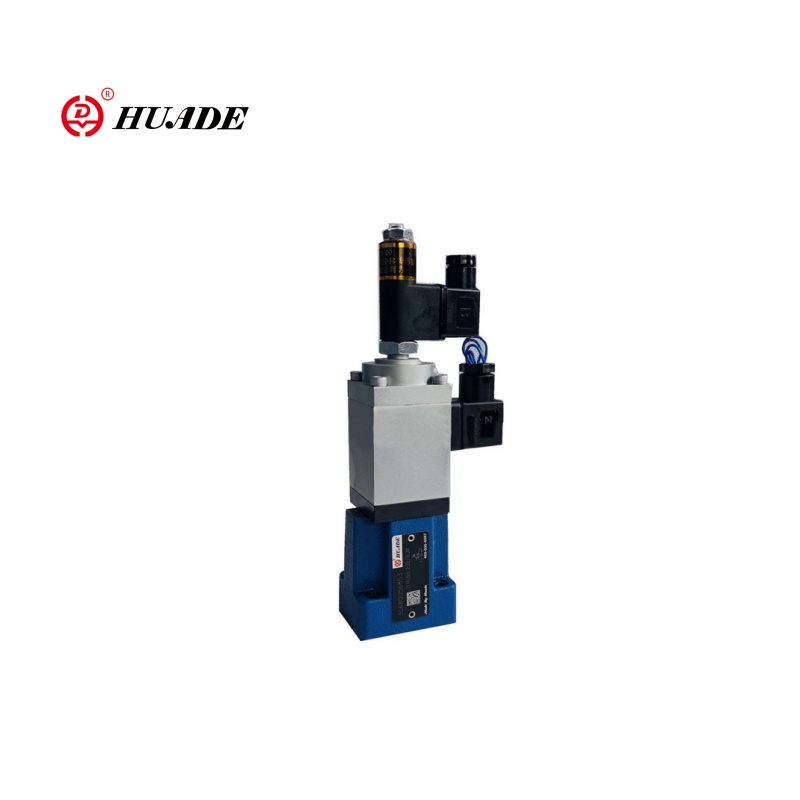

Proportionele stroomregelklep 2FRE6 regelt de stroomsnelheid stePLISTIAAL tot 0 ~ 10V / 4 ~ 20MA -signaal om precieze snelheidsregeling te bereiken. 2FRE6 Proportionele klep heeft een drukcompensatiefunctie, die ervoor kan zorgen dat de stroomsnelheid niet wordt beïnvloed door belastingsdrukschommelingen en een stabiel stroomsnelheid handhaaft. Deze 2FRE6 -klep is geschikt voor hydraulische systemen met beperkte ruimte en voor dynamische stromingsreguleringseisen.
| Hydraulisch | |
| Hysteresis | ＜ ± 1%qmax |
| Herhaalbaarheid | ＜ 1%qmax |
| Mate van besmetting (μm) | ≤20 |
| Drukvocht | Minerale olie (voor NBR -afdichting), fosfaatester (voor FPM -afdichting) |
| Viscositeitsbereik (mm2/S) | 2.8 tot 380 |
| Drukvloeistoftemperatuurbereik (℃） | -20 ~+70 |
| Installatie | optioneel |
| Elektrisch | |
| Spanningstype | DC |
| Spoelweerstand van solenoïde (ω) | Koude waarde bij 20 ℃ 5,4, max warme waarde 8.2 |
| Max. Power (VA) | 50 |
| Inductivity (mH) | 6 tot 8 |
| Oscillatorfrequentie (KHZ) | 2.5 |
Functies:
▶ Klep met een drukcompensator voor de druk gecompenseerde regeling van een stroom
▶ Actuatie via een proportionele solenoïde
▶ Met feedback van elektrische positie van de besturingsopening
▶ De positietransducerspiraal kan axiaal worden verplaatst waardoor de nulpuntaanpassing van de regelkleuring gemakkelijk is, zonder de elektronica aan te raken (elektrisch-hydraulisch)
▶ Stroomregeling is mogelijk in beide richtingen met behulp van een sandwichplaat van een gelijkrichter
Sollicitatie:
Tweezijdige proportionele stroomregelklep 2FRE6 wordt veel gebruikt in industriële automatiserings- en machinegereedschap, graafmachines/laders en andere technische machines, metallurgie en zware apparatuur, testapparatuur en laboratoria, enz.
De type 2FRE ... proportionele stroomregelkleppen hebben een 2-weg functie. Ze kunnen, van een toegepaste elektrische opdrachtwaarde, de stroom reguleren die druk en temperatuur is gecompenseerd.

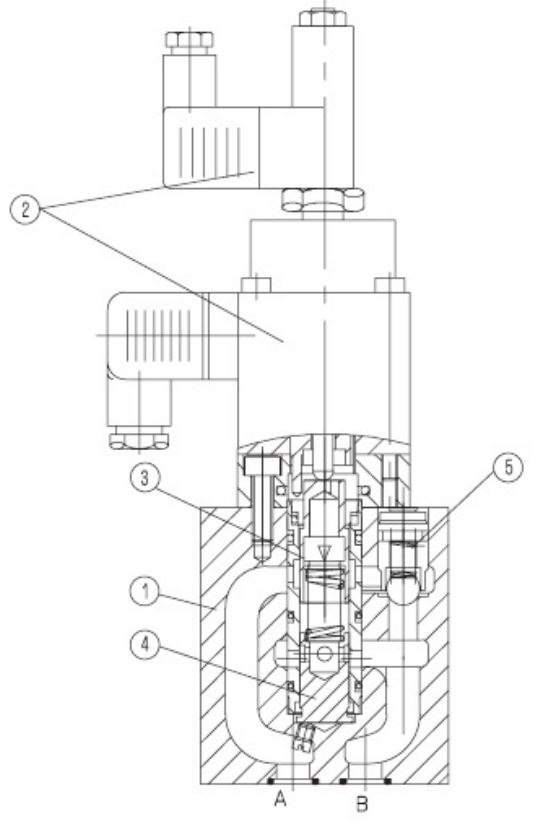

Ze bestaan in principe uit de behuizing (1), proportionele solenoïde met inductieve positie -transducer (2), meten van de opening (3), drukcompensator (4) en de optionele terugslagklep (5).
Proportionele stroomregelklep 2fre 6 B
De instelling van de stroom wordt bepaald (0 tot 100 %) bij de opdrachtwaarde Potentiometer. De toegepaste opdrachtwaarde past zich aan via de versterker en de proportionele solenoïde, de meetopening (3). De positie van de meetopening (3) wordt verkregen door de inductieve positie -transducer. Alle afwijkingen van de opdrachtwaarde worden gecompenseerd door de feedbackbesturing.
De drukcompensator (4) houdt de drukval bij de meetopening (3) tegen een constante waarde. De stroom is daarom de belasting gecompenseerd.
De kleine temperatuurafwijking wordt bereikt vanwege het ontwerp van de meetopening.
Bij een opdrachtwaarde van 0 % is de meetopening gesloten.
In het geval van een verlies van vermogen of een kabelbreuk op de positietransducer sluit de meetopening.
Vanaf een opdrachtwaarde van 0 % is een springvrije start mogelijk. Via twee hellingen binnen de elektrische versterker, is het mogelijk om de opening en sluiting van de meting B uit te stellen
Opening.
Via de terugslagklep (5) is een vrije stroom mogelijk van B tot A.
Proportionele stroomregelklep Type 2fre 6 a:
De functie van deze klep is in principe hetzelfde als klep Type 2Fre 6 B:

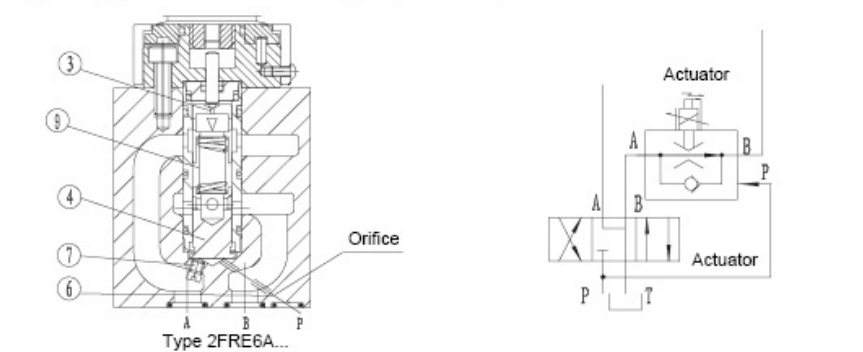

Om de opstartsprong te onderdrukken wanneer de meetopening (3) (opdrachtwaarde> 0%) open is, is er een bepaling voor de drukcompensator (4) gesloten via poort P (6). De interne verbinding (7) tussen poort A en de drukcompensator (4) is aangesloten. Via de externe poort P (6) werkt de druk in poort P, voordat de directionele klep (8) op de drukcompensator (4) werkt en tegen de veerkracht (9) in de gesloten positie houdt. Als de directionele klep (8) wordt geschakeld van P naar B, beweegt de drukcompensator (4) van de gesloten positie
In de regulerende positie en de opstartsprong wordt daardoor vermeden.

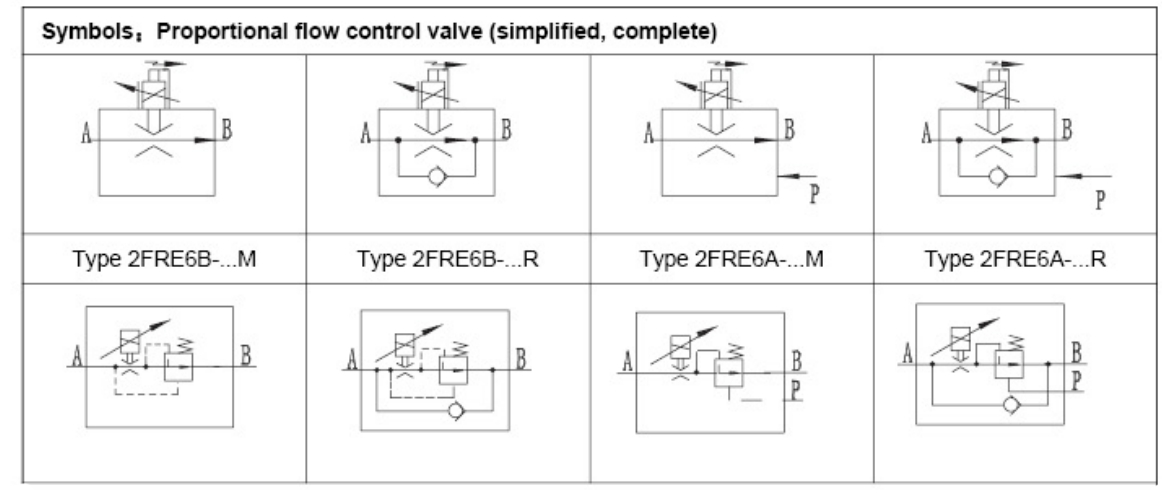

Symbolen van proportionele stroomregelklep 2FRE6
