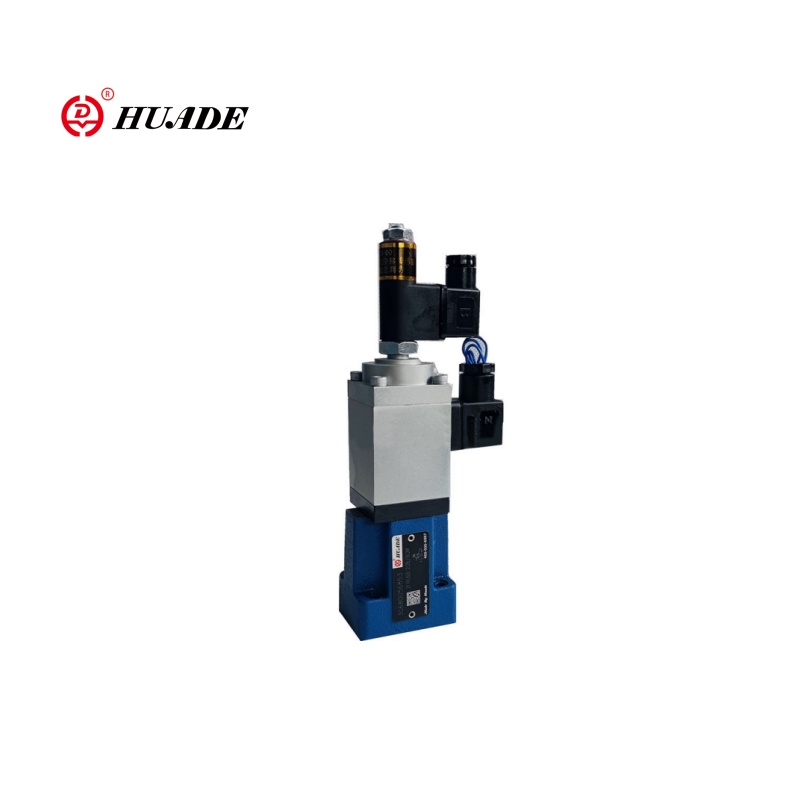

Stel je voor dat je een orkest dirigeert. Je zegt niet alleen tegen muzikanten dat ze 'luid' of 'zacht' moeten spelen - je geeft ze subtiele handgebaren die zeggen 'een beetje zachter', 'geleidelijk luider' of 'het exacte volume vasthouden'. Een hydraulische proportionele klep is als een geleider voor hydraulische vloeistof en biedt een oneindig variabele regeling in plaats van alleen maar 'aan' of 'uit'.
Begin voor de basis metwat is een proportioneel ventiel.
De analogie van de coffeeshop
Denk aan een proportioneel ventiel zoals de espressomachine bij je favoriete koffiezaak. De barista zet niet zomaar een schakelaar om om een perfecte espresso te krijgen; hij verhoogt geleidelijk de druk, controleert zorgvuldig de doorstroomsnelheid en voert realtime aanpassingen uit op basis van de manier waarop de koffie wordt geëxtraheerd. Op dezelfde manier past een proportionele klep voortdurend zijn positie aan op basis van elektrische feedback om precies de juiste hoeveelheid hydraulisch vermogen te leveren.
Hoe werken hydraulische proportionele kleppen? Een stapsgewijze reis
Laten we het traject van de besturing volgen, van een elektrisch signaal tot nauwkeurige hydraulische actie.
[Zie gedetailleerde uitleg vanhoe proportionele kleppen werken.]
1Het Commandocentrum (controlesignaal)
Een PLC (Programmable Logic Controller) of ander besturingssysteem verzendt een elektrisch signaal - doorgaans 0-10 volt, 4-20 milliampère, of zelfs digitale opdrachten via industriële netwerken zoals CANbus of Ethernet.
2De vertaler (proportionele solenoïde)
De proportionele solenoïde van de klep werkt als een vertaler en zet elektrische energie om in mechanische kracht. In tegenstelling tot gewone elektromagneten die 'bekrachtigd' of 'niet-bekrachtigd' zijn, creëren proportionele elektromagneten een kracht die direct evenredig is aan de sterkte van het ingangssignaal.
3De Precision Mover (ventielspoel)
Deze mechanische kracht duwt de klepspoel – een nauwkeurig bewerkt cilindrisch onderdeel – naar exacte posities. Terwijl de spoel beweegt, worden er openingen van verschillende afmetingen (poorten genoemd) blootgelegd die de vloeistofstroom regelen.
4De slimme feedbacklus (LVDT-sensor)
Geavanceerde proportionele kleppen omvatten een LVDT (Linear Variable Differential Transformer) die voortdurend de positie van de spoel controleert. Hierdoor ontstaat een gesloten systeem dat automatisch corrigeert voor externe storingen, temperatuurveranderingen en slijtage.
Voorbeeld uit de echte wereld
Wanneer een graafmachinemachinist zijn joystick half beweegt, ontvangt de proportionele klep een 50%-signaal. De spoel beweegt naar een positie die precies de helft van de maximale stroom naar de hydraulische cilinder toelaat, wat resulteert in een soepele, gecontroleerde armbeweging op precies halve snelheid.
Proportionele klep versus servoklep versus aan/uit-klep: de ultieme vergelijking
Het begrijpen van de verschillen tussen kleptypen is cruciaal voor het maken van de juiste keuze:
| Functie | Aan/uit-klep | Proportionele klep | Servoklep |
|---|---|---|---|
| Controletype | Binair (open/gesloten) | Oneindige positionering | Ultra-precieze positionering |
| Reactietijd | 10-100 milliseconden | 5-50 milliseconden | 1-10 milliseconden |
| Nauwkeurigheid | ±5-10% | ±1-3% | ±0,1-0,5% |
| Kosten | $ 50-500 | $ 500-5.000 | $ 2.000-20.000 |
| Typische toepassingen | Eenvoudige aan/uit-bediening | Algemene automatisering | Systemen met hoge precisie |
| Onderhoud | Laag | Medium | Hoog |
| Verontreinigingsgevoeligheid | Laag | Medium | Zeer hoog |
| Energie-efficiëntie | Arm | Goed | Uitstekend |
Wanneer moet u elk type kiezen?
Kies aan/uit-kleppen wanneer:
Eenvoudige start/stop-controle is voldoende • Het budget is extreem krap • Omgeving met hoge vervuiling • Onderhoudsmiddelen zijn beperkt
Kies proportionele kleppen wanneer:
U hebt variabele snelheids-/drukregeling nodig • Energie-efficiëntie is belangrijk • Een soepele werking is belangrijk • Matige precisie is vereist
Kies servokleppen wanneer:
Ultrahoge precisie is van cruciaal belang • Er is een zeer snelle respons nodig • Het budget maakt topprestaties mogelijk • Een schone omgeving kan worden gehandhaafd
Soorten hydraulische proportionele kleppen: uw perfecte match vinden
Per functie: de drie hoofdcategorieën

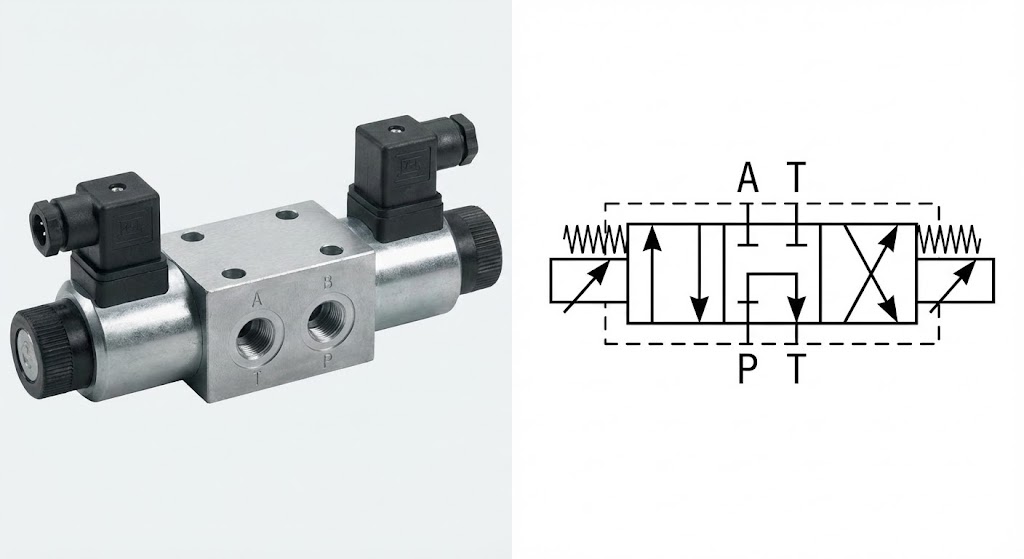

1. Proportionele directionele regelkleppen
Wat ze doen:Controleer zowel de richting als de snelheid van hydraulische actuatoren
Zie het als:Een slimme verkeersregelaar die niet alleen het verkeer regelt, maar ook de snelheidslimieten controleert
Veel voorkomende modellen:Bosch Rexroth 4WRA-serie, Parker D1FB-serie
Beste voor:Werktuigmachines, spuitgieten, algemene automatisering
2. Proportionele drukregelkleppen
Wat ze doen:Handhaaf een nauwkeurige systeemdruk, ongeacht de stroomvereisten
Zie het als:Een slimme waterdrukregelaar die de douchedruk perfect houdt, zelfs als iemand de vaatwasser aanzet
Soorten:Drukontlasting, drukverminderaar, drukvolgordekleppen
Beste voor:Persbewerkingen, klemsystemen, druktesten

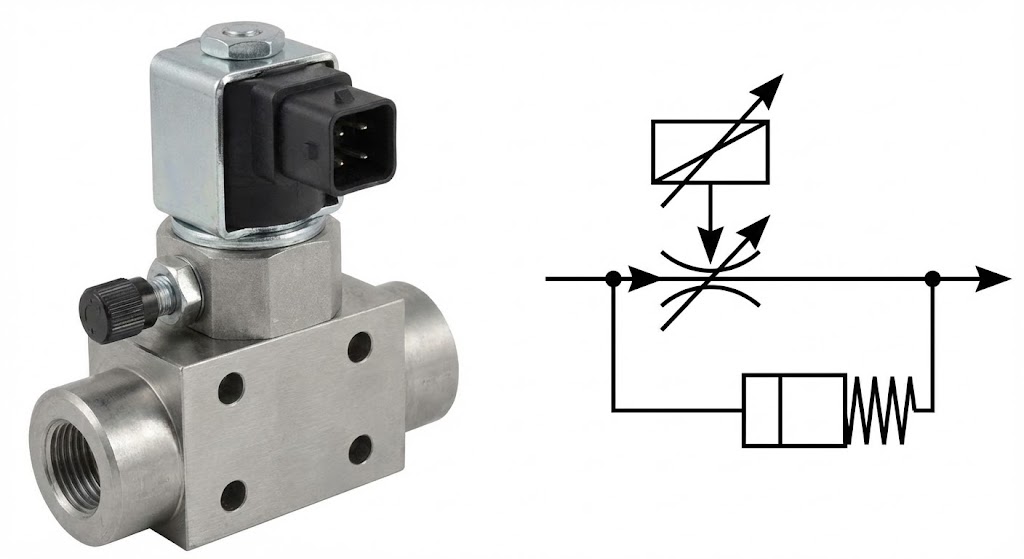

3. Proportionele stroomregelkleppen
Wat ze doen:Handhaaf exacte stroomsnelheden, onafhankelijk van drukveranderingen
Zie het als:Een cruise control-systeem voor hydraulische stroom
Bevat vaak:Drukcompensatoren voor lastonafhankelijke regeling
Beste voor:Snelheidsregeling, gesynchroniseerde werking, meettoepassingen
Door constructie: de mechanica begrijpen

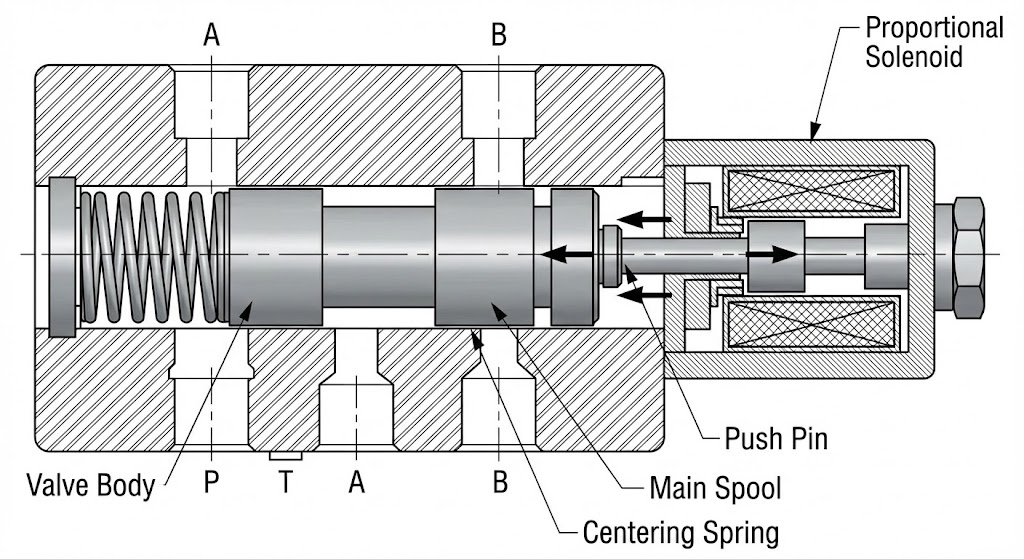

Direct werkende proportionele kleppen
• Elektromagneet beweegt de hoofdspoel rechtstreeks
• Eenvoudigere constructie, lagere kosten
• Debieten doorgaans tot 100 GPM
• Drukwaarden tot 3.000 PSI
• Perfect voor: middelgrote toepassingen met gemiddelde prestatiebehoeften

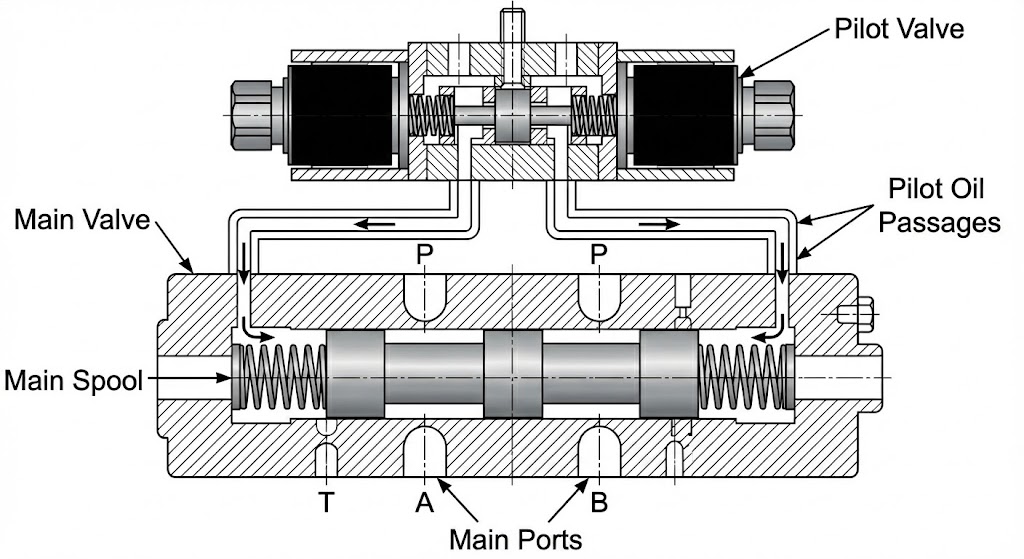

Voorgestuurde proportionele kleppen
• Kleine stuurklep regelt de werking van de hoofdklep
• Hogere stroom- en drukmogelijkheden
• Debieten tot 500+ GPM
• Drukwaarden tot 5.000+ PSI
• Perfect voor: Grote industriële systemen en mobiele apparatuur
Prestatiekenmerken die er toe doen: de technische diepe duik
Inzicht in de signaal-naar-stroom-relatie
De kern van de proportionele klepprestaties ligt in de nauwkeurigheid waarmee elektrische signalen worden omgezet in hydraulisch vermogen. Dit is wat de belangrijkste specificaties betekenen:
Lineariteit (±0,5% tot ±3%)
Stel je voor dat je een rechte lijn tekent op ruitjespapier. Lineariteit meet hoe dicht de werkelijke prestaties van uw klep in de buurt komen van die perfecte rechte lijn. Betere lineariteit betekent meer voorspelbare controle.
Hysteresis (±0,5% tot ±5%)
Deze meet het verschil in vermogen wanneer u hetzelfde setpoint vanuit verschillende richtingen benadert. Zie het als de speling in een stuur: minder hysteresis betekent een nauwkeurigere bediening.
Herhaalbaarheid (±0,1% tot ±2%)
Hoe consistent voert de klep dezelfde werking uit? Dit is hetzelfde als het vragen aan een basketbalspeler om vrije worpen te maken: betere herhaalbaarheid betekent betrouwbaardere prestaties.
Reactietijd (5-100 milliseconden)
Hoe snel reageert de klep op signaalveranderingen? Voor dynamische toepassingen voorkomt een snellere respons systeeminstabiliteit en verbetert de prestatie.
De wiskunde achter de magie: stroomvergelijkingen
De fundamentele stroomvergelijking voor proportionele kleppen is:
Q = Cd × A × √(2ΔP/ρ)
Waar:
Q = Debiet
Cd = Ontladingscoëfficiënt
A = Klepopeningsgebied (geregeld door spoelpositie)
ΔP = Drukverschil over klep
ρ = vloeistofdichtheid
Deze vergelijking laat zien waarom proportionele kleppen zo effectief zijn: door het gebied (A) nauwkeurig te regelen, zorgen ze voor een nauwkeurige stroomregeling, ongeacht drukvariaties.
Succesverhalen uit de praktijk: toepassingen die industrieën transformeren
Casestudy 1: De spuitgietrevolutie
De uitdaging:Een fabrikant van auto-onderdelen kampte met inconsistente plasticinjectie, wat leidde tot uitvalpercentages van 20% en klachten van klanten.
De oplossing:Implementatie van Moog D941 proportionele kleppen voor injectiesnelheid en drukregeling.
Het proces:
• Snelheidsfase: Klep zorgt voor snelle, gecontroleerde injectie om 95% van de schimmel te vullen
• Pack/Hold-fase: naadloze overgang naar nauwkeurige drukcontrole
• Herstelfase: Gecontroleerde rotatie van de schroef voor de voorbereiding van de volgende opname
Casestudy 2: Precisie van mobiele apparatuur
De uitdaging:Klanten van een kraanfabrikant klaagden over schokkerige lastbewegingen die veiligheidsrisico's en productiviteitsverlies veroorzaakten.
De oplossing:Danfoss PVG 48 proportioneel kleppensysteem met elektronische joysticks.
De transformatie:
• Vroeger: Binaire klepbediening veroorzaakte abrupt starten/stoppen
• Na: Soepele acceleratie/deceleratie passend bij de input van de machinist
• Geavanceerde kenmerken: Load-sensing voor energie-efficiëntie, elektronische bediening voor nauwkeurige positionering
Casestudy 3: Precisie van staalfabrieken
De uitdaging:Een staalwalserij had nauwkeurige drukcontrole nodig voor een consistente productdikte (tolerantie ± 0,01 mm).
De oplossing:ATOS DPZO proportionele drukventielen met geïntegreerde feedbackregeling.
De innovatie:
• Real-time diktemeting wordt teruggekoppeld naar de klepregeling
• Automatische drukaanpassing compenseert materiaalvariaties
• Gesloten regeling zorgt voor een consistente kracht ondanks snelheidsveranderingen
De juiste proportionele klep kiezen: uw selectiegids
Stap 1: Definieer uw systeemvereisten
Controlelijst prestatiespecificaties:
• Maximale systeemdruk: _____ PSI
• Vereist debiet: _____ GPM
• Bedrijfstemperatuurbereik: _____ tot _____ °F
• Vereisten responstijd: _____ milliseconden
• Nauwkeurigheid vereist: ±_____ %
• Type stuursignaal: spanning / stroom / digitaal
Stap 2: Toepassingsspecifieke overwegingen
Voor productie/industriële toepassingen:
• Denk aan kleppen met geïntegreerde elektronica (Bosch Rexroth 4WRA serie)
• Zoek naar veldbuscommunicatiemogelijkheden
• Geef prioriteit aan herhaalbaarheid en stabiliteit op lange termijn
Voor mobiele apparatuur:
• Kies kleppen die geschikt zijn voor trillingen en schokken (Danfoss PVG-serie)
• Houd rekening met eisen op het gebied van milieubescherming
• Evalueer het stroomverbruik voor op batterijen werkende systemen
Voor lucht- en ruimtevaart/kritieke toepassingen:
• Selecteer kleppen met redundante feedbacksystemen
• Denk aan speciale materialen voor extreme temperaturen
• Evalueer de kenmerken van de faalmodus
