Wanneer u met hydraulische systemen werkt, heeft u componenten nodig die ervoor zorgen dat vloeistoffen in de goede richting stromen. De Check Valve RVP 25 is een betrouwbaar apparaat dat precies dat doet. Deze klep laat de hydraulische olie vrijelijk in één richting stromen, terwijl elke achterwaartse stroming wordt geblokkeerd. Het is een eenvoudig concept, maar de Check Valve RVP 25 doet zijn werk buitengewoon goed in midden- tot hogedruksystemen.
De RVP 25 behoort tot een familie van terugslagkleppen gemaakt door bekende Europese fabrikanten zoals HYDAC en MHA Zentgraf. Je kunt ook compatibele versies vinden van bedrijven als Huade en Hengli. Deze kleppen worden rechtstreeks op spruitstukken gemonteerd, dit zijn metalen blokken die de hydraulische verbindingen organiseren. Dit ontwerp bespaart ruimte en maakt de installatie schoner dan het gebruik van individuele buisfittingen.
Het getal "25" verwijst naar de nominale maat van de klep, namelijk DN25 of ongeveer 2,5 cm in diameter. Deze maat kan middelgrote tot grote debieten aan, doorgaans tussen 150 en 550 liter per minuut. Dat is genoeg voor bouwmachines, industriële machines en geautomatiseerde systemen. De terugslagklep RVP 25 werkt het beste in toepassingen waarbij u een consistente eenrichtingsstroom nodig heeft zonder frequente wisselingen.
Hoe de terugslagklep RVP 25 feitelijk werkt
Binnenin de Check Valve RVP 25 vindt u een aantal samenwerkende basisonderdelen. Er is een kleplichaam, een kegelvormige zitting, een bewegende zuiger of kogel, een veer en rubberen afdichtingen die O-ringen worden genoemd. Het ontwerp is eenvoudig en daardoor betrouwbaar.
Wanneer hydraulische vloeistof in de juiste richting door de klep duwt, overwint de druk de veerkracht. Hierdoor wordt de zuiger weggedrukt van zijn zitting, waardoor er een opening ontstaat waar vloeistof doorheen kan. De drukval tijdens deze voorwaartse stroom is relatief laag, meestal slechts enkele bar, zelfs bij hoge stroomsnelheden. Deze efficiëntie betekent dat uw pomp niet harder werkt dan nodig is.
Wanneer vloeistof naar achteren probeert te stromen, duwt de veer de zuiger onmiddellijk terug tegen de zitting. De kegelvorm zorgt voor een strakke afdichting en de tegendruk helpt de afdichting zelfs nog strakker te drukken. Dit metaal-op-metaal contact stopt vrijwel alle lekkage. Volgens industrienormen zoals DIN EN 12266 bereikt de terugslagklep RVP 25 de zogenaamde "nul lekkage"-classificatie, hoewel enige minimale lekkage normaal is in reële omstandigheden.
Verschillende fabrikanten gebruiken enigszins verschillende interne ontwerpen. HYDAC-versies gebruiken doorgaans een kegelvormige zuiger voor nauwkeurige controle. Zentgraf-modellen gebruiken vaak een kogelontwerp, dat sneller reageert bij lagere druk. Beide benaderingen werken goed, maar het kegelontwerp biedt over het algemeen nauwere toleranties. De Check Valve RVP 25 van beide fabrikanten verwerkt hydraulische oliën op minerale basis met een viscositeit tussen 2,8 en 500 vierkante millimeter per seconde. U wilt uw hydraulische vloeistof gefilterd houden tot minimaal 20 micron om verontreiniging in de klep te voorkomen.
Technische specificaties die ertoe doen
Als u de specificaties van de Check Valve RVP 25 begrijpt, kunt u de juiste klep voor uw systeem kiezen. De werkdruk is een van de belangrijkste cijfers. De meeste RVP 25-kleppen kunnen een druk tot 350 bar aan, wat overeenkomt met ongeveer 5.000 pond per vierkante inch. Sommige versies van leveranciers als Huade en Hengli zijn geschikt voor 315 bar, wat nog steeds voldoende is voor de meeste toepassingen. Deze drukwaarde is van toepassing als u standaard minerale olie gebruikt bij normale temperaturen.
Het maximale debiet varieert enigszins tussen fabrikanten. HYDAC beoordeelt hun Check Valve RVP 25 op 150 gallons per minuut of ongeveer 568 liter per minuut. Zentgraf en compatibele Chinese fabrikanten claimen stroomsnelheden tussen 400 en 550 liter per minuut. De daadwerkelijke stroom die uw systeem aankan, hangt af van hoeveel drukval u kunt accepteren. Bij hogere stroomsnelheden neemt de drukval toe, wat de algehele systeemefficiëntie kan beïnvloeden.
Openingsdruk, ook wel kraakdruk genoemd, bepaalt wanneer de Check Valve RVP 25 begint te openen. Standaardversies openen bij ongeveer 7 psi of 0,5 bar. Dit is zo laag dat de klep tijdens normaal bedrijf geen onnodige weerstand veroorzaakt. U kunt echter versies bestellen met hogere openingsdrukken, variërend van 25 psi tot 65 psi of 4,5 bar. Hogere openingsdrukken werken beter in systemen waar u elke lichte terugstroming moet voorkomen, zelfs bij minimale tegendruk. Houd er rekening mee dat fabrikanten een tolerantie van plus of min 30 procent op deze openingsdrukwaarden toestaan.
Temperatuurbereik is een andere praktische overweging. De Check Valve RVP 25 werkt veilig van min 20 graden Celsius tot positief 100 graden Celsius. Dat is negatief 4 graden Fahrenheit tot 212 graden Fahrenheit. Deze limieten komen van de rubberen O-ringen, die doorgaans zijn gemaakt van FPM- of NBR-materialen. FPM kan beter omgaan met hogere temperaturen, terwijl NBR minder kost en prima werkt onder gematigde omstandigheden.
Het kleplichaam zelf is gemaakt van koolstofstaal, vaak met een fosfaatcoating om corrosie te weerstaan. De bewegende zuiger of kogel is gemaakt van gehard staal om miljoenen cycli te weerstaan zonder te verslijten. Sommige fabrikanten bieden verzinken aan als alternatieve oppervlaktebehandeling. Deze materiaalkeuzes maken de Check Valve RVP 25 duurzaam in vuile industriële omgevingen.
Verbindingsopties omvatten NPT-schroefdraad, SAE O-ringpoorten en BSPP-schroefdraad. De meeste gebruikers installeren de Check Valve RVP 25 echter rechtstreeks op een spruitstuk met behulp van bouten in plaats van schroefdraadverbindingen. Deze montagestijl is schoner en betrouwbaarder voor systemen met meerdere kleppen.
Fysieke afmetingen en installatievereisten
De juiste afmetingen zijn belangrijk als u de Check Valve RVP 25 in uw hydraulisch spruitstuk integreert. De klep is ongeveer 172 millimeter lang en 79,5 millimeter hoog en varieert in breedte afhankelijk van het specifieke model. Dat is ongeveer 6,8 centimeter lang en 3,1 centimeter hoog. Het montagevlak waar de klep met bouten aan het spruitstuk wordt bevestigd, is bij HYDAC-versies 165 millimeter lang en 120 millimeter breed.
De poorten waar vloeistof binnenkomt en uitgaat, bevinden zich van midden tot midden op een afstand van 100 millimeter. Dit is een standaardafstand die voor veel hydraulische componenten wordt gebruikt, waardoor het eenvoudiger wordt om spruitstukken te ontwerpen die plaats bieden aan meerdere kleppen. De poortdiameter zelf is 28 millimeter, geschikt voor fittingen van één inch.
Om de Check Valve RVP 25 te kunnen plaatsen, moet u montagegaten in uw spruitstuk boren. Deze gaten moeten een diameter van 11,5 millimeter hebben en een onderlinge afstand van 60 millimeter hebben. Bij de meeste installaties worden vier tot zes M10-bouten gebruikt met een diameter van 10 millimeter. Het aanbevolen aanhaalmoment voor deze bouten is 70 Newtonmeter, wat zorgt voor een goede afdichting zonder het klephuis of het spruitstuk te beschadigen. Te strak aandraaien kan de behuizing doen barsten of het afdichtingsoppervlak vervormen.
Voordat u de Check Valve RVP 25 installeert, moet u controleren of het montageoppervlak van uw spruitstuk vlak en glad is. De oppervlakteruwheid moet beter zijn dan 0,8 micrometer en de vlakheid moet binnen 0,01 millimeter per 100 millimeter lengte liggen. Deze nauwe toleranties voorkomen lekkage rond de O-ringafdichting. Een standaard O-ringmaat voor de RVP 25 is een doorsnede van 32 millimeter bij 3 millimeter.
Wanneer u klaar bent om te installeren, brengt u een dunne laag compatibele hydraulische olie of vet aan op de O-ring. Deze smering zorgt ervoor dat de O-ring goed zit, zonder te draaien of te knellen. Plaats de terugslagklep RVP 25 op het spruitstuk en draai alle montagebouten met de hand aan. Draai ze vervolgens geleidelijk vast in een kruislings patroon, vergelijkbaar met hoe u de wielmoeren van een auto vastdraait. Dit gelijkmatige aandraaien voorkomt kromtrekken van het kleplichaam.
De terugslagklep RVP 25 kan in elke richting worden geïnstalleerd. Je kunt hem horizontaal, verticaal of schuin monteren. Zorg ervoor dat de stroomrichting overeenkomt met de pijl die op het klephuis is aangegeven. De pijl geeft de vrije stroomrichting aan, waarbij vloeistof via poort P1 moet binnenkomen en via poort P2 moet vertrekken. Als u de klep achterstevoren installeert, wordt alle stroming voorkomen, wat uw pomp of andere componenten zou kunnen beschadigen.
Gewicht is een andere overweging als u een mobiel systeem ontwerpt. De Check Valve RVP 25 weegt ongeveer 5,8 kilogram, wat ongeveer 12,8 pond is. Dit omvat het kleplichaam en standaard montagemateriaal. Grotere versies met verschillende poortconfiguraties wegen mogelijk iets meer.
Vergelijking van verschillende fabrikanten en leveranciers
Verschillende bedrijven vervaardigen de Check Valve RVP 25 of compatibele equivalenten. Als u de verschillen begrijpt, kunt u een slimme aankoopbeslissing nemen op basis van uw budget en prestatiebehoeften.
HYDAC is waarschijnlijk de meest bekende naam op het gebied van hydraulische terugslagkleppen. Hun terugslagklep RVP 25 biedt het breedste scala aan openingsdrukopties, van 7 psi tot 65 psi. HYDAC-kleppen ondergaan strenge tests en zijn voorzien van een ISO 9001-certificering. U vindt HYDAC-producten via distributeurs zoals ValinOnline en Motion Industries in Noord-Amerika en Europa. Het nadeel zijn de kosten. HYDAC Check Valve RVP 25-eenheden kosten doorgaans tussen de 300 en 500 dollar, afhankelijk van de configuratie. De beschikbaarheid is echter uitstekend en u kunt vervangende onderdelen doorgaans snel verkrijgen.
MHA Zentgraf produceert Check Valve RVP 25-modellen voornamelijk voor de Europese markt. Hun kleppen gebruiken een kogelvormig ontwerp in plaats van een kegelzuiger, wat sommige ingenieurs verkiezen vanwege lagere openingsdrukken. Zentgraf-kleppen zijn compact en werken goed in krappe ruimtes. Ze voldoen aan de DIN-normen en bieden maatwerkmogelijkheden. De prijs ligt tussen de 200 en 400 dollar. Je kunt Zentgraf-kleppen vinden via DirectIndustry en soms op eBay, hoewel de beschikbaarheid buiten Europa beperkt kan zijn.

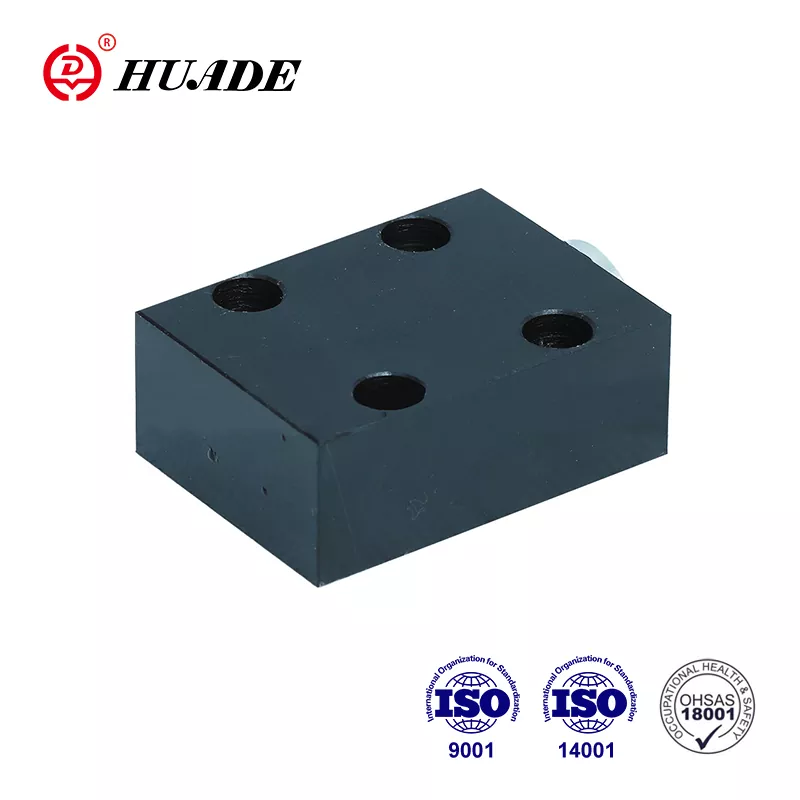

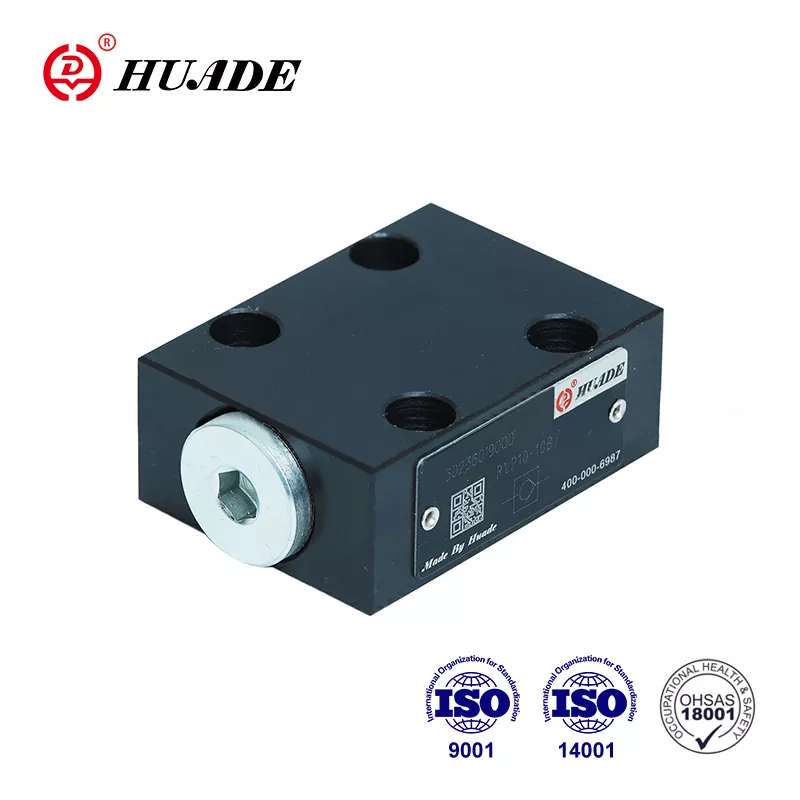

Chinese fabrikanten zoals Huade en Hengli maken compatibele versies van de Check Valve RVP 25 tegen veel lagere prijzen. Huade brengt hun kleppen op de markt als Rexroth-compatibel, wat betekent dat ze fysiek passen op plaatsen die zijn ontworpen voor Rexroth-componenten. Prijzen beginnen rond de 42 dollar FOB vanuit China, maar je moet wel rekening houden met verzendkosten en invoerrechten. Minimale bestelhoeveelheden zijn vaak slechts één stuk, wat Huade aantrekkelijk maakt voor kleine projecten of reparaties. Hengli biedt vergelijkbare prijzen en voegt opties toe zoals verbeterde corrosieweerstand door middel van speciale coatings.
Er bestaan kwaliteitsverschillen tussen premium- en budgetmerken. HYDAC- en Zentgraf-kleppen hebben doorgaans nauwere productietoleranties, wat een consistentere openingsdruk en een langere levensduur betekent. Terugslagklep RVP 25-eenheden van Chinese makelij werken prima voor veel toepassingen, maar het kan zijn dat u meer variatie ziet van klep tot klep. Als u een kritisch systeem bouwt waarbij storingen gevaarlijk of duur kunnen zijn, is het verstandig om extra te betalen voor een HYDAC- of Zentgraf-klep. Voor algemene industriële apparatuur met minder veeleisende vereisten bieden Huade- of Hengli-kleppen een goede prijs-kwaliteitsverhouding.
Al deze fabrikanten bieden ISO 9001-certificering aan, wat betekent dat ze kwaliteitsmanagementnormen volgen. Sommige beschikken ook over milieucertificeringen zoals ISO 14001 en veiligheidscertificeringen zoals ISO 45001. Controleer bij het bestellen of uw leverancier materiaalcertificaten en testrapporten kan verstrekken als u deze nodig heeft om aan de regelgeving te voldoen.
Toepassingen in de praktijk van de terugslagklep RVP 25
De Check Valve RVP 25 komt voor in veel soorten hydraulische apparatuur in verschillende industrieën. Als u deze toepassingen begrijpt, kunt u zien waar deze klep in echte systemen past.
Bouw- en grondverzetmachines maken veelvuldig gebruik van de Check Valve RVP 25. Graafmachines hebben bijvoorbeeld hydraulische armen die op hun plaats moeten blijven als de machinist stopt met het bedienen van de bedieningselementen. Een bij de cilinder geïnstalleerde terugslagklep RVP 25 voorkomt dat olie naar achteren stroomt, waardoor de arm zou kunnen vallen. Deze lasthoudfunctie houdt de machinist veilig en maakt nauwkeurige controle mogelijk. Soortgelijke toepassingen verschijnen in bulldozers, kranen en vorkheftrucks.
Productiemachines profiteren op verschillende manieren van Check Valve RVP 25-installaties. CNC-bewerkingscentra gebruiken hydraulische klemmen om werkstukken stabiel te houden tijdens snijbewerkingen. Terugslagkleppen zorgen ervoor dat de klemmen strak blijven, zelfs als de pompdruk fluctueert. Spuitgietmachines pompen heet plastic onder hoge druk in mallen. De Check Valve RVP 25 voorkomt dat plastic terugstroomt door het injectiecircuit, wat materiaalverspilling zou veroorzaken en de productie zou vertragen.
Metaalbewerkingsapparatuur zoals persen en scharen genereren enorme krachten via hydraulische cilinders. Deze systemen hebben betrouwbare terugslagkleppen nodig om ongecontroleerde bewegingen te voorkomen wanneer de operator de bedieningselementen loslaat. De terugslagklep RVP 25 kan de hoge drukken en stroomsnelheden aan die typisch zijn voor metaalbewerkingstoepassingen. Dankzij het lage drukverlies blijft het systeem zelfs tijdens snelle cycli efficiënt.
Landbouwmachines, waaronder tractoren en oogstmachines, bevatten hydraulische systemen voor werktuigen en besturing. De terugslagklep RVP 25 beschermt hydraulische pompen tegen schade door omgekeerde rotatie die kan optreden wanneer de motor van de tractor wordt uitgeschakeld. De klep helpt ook de druk in de hefcircuits op peil te houden, waardoor wordt voorkomen dat werktuigen langzaam naar beneden glijden wanneer ze op hellingen geparkeerd staan.
Geautomatiseerde productielijnen gebruiken vaak hydraulisch vermogen voor repetitieve taken zoals stempelen, persen en materiaalbehandeling. De Check Valve RVP 25 past in verdeelblokken die meerdere cilinders vanaf een centrale locatie aansturen. Deze georganiseerde aanpak vermindert het aantal leidingen, bespaart ruimte en vereenvoudigt het oplossen van problemen. Doorstroomsnelheden tot 550 liter per minuut maken de RVP 25 zelfs geschikt voor snelle productieapparatuur.
Een specifiek voorbeeld betreft een robotassemblagesysteem waarbij de Check Valve RVP 25 samenwerkt met overdrukkleppen in een compact verdeelstuk. De robotarm beweegt snel en nauwkeurig en vereist een stroomsnelheid van ongeveer 600 liter per minuut. Door de Check Valve RVP 25 te installeren, bereikten de ingenieurs een 15 procent betere systeemefficiëntie vergeleken met hun vorige opstelling. Door het lage drukverlies gebruikte de pomp minder energie, waardoor de bedrijfskosten daalden.
Stationaire hydraulische aggregaten in fabrieken bevatten vaak Check Valve RVP 25-eenheden bij de pompuitlaten. Dit voorkomt dat de systeemdruk terugstroomt door de pomp wanneer deze stopt, wat schade zou kunnen veroorzaken. De klep zorgt ook voor een soepelere start omdat de pomp de systeemdruk niet onmiddellijk hoeft te overwinnen. Deze toepassing is eenvoudig maar cruciaal voor de betrouwbaarheid.
Onderhoud en probleemoplossing van uw terugslagklep RVP 25
Regelmatig onderhoud zorgt ervoor dat uw Check Valve RVP 25 jarenlang goed blijft werken. Het goede nieuws is dat deze kleppen minimale aandacht behoeven als ze correct worden geïnstalleerd en binnen hun ontwerpgrenzen worden gebruikt.
Begin met een visuele inspectie elke zes tot twaalf maanden, afhankelijk van hoe hard uw systeem werkt. Zoek naar olie die rond het klephuis of het montageoppervlak lekt. Een paar druppels kunnen duiden op een versleten O-ring die vervangen moet worden. Als er sprake is van ernstige lekkage, kan dit betekenen dat de bevestigingsbouten zijn losgeraakt of dat het oppervlak van het verdeelstuk is beschadigd. Controleer of alle bevestigingsbouten goed vastzitten met het gespecificeerde aanhaalmoment van 70 Newtonmeter.
Door de openingsdruk te testen, kunt u zien of de interne veer nog correct werkt. Je hebt een testbank nodig met instelbare druk- en debietregelaars. Sluit de Check Valve RVP 25 aan op de testbank en verhoog geleidelijk de druk in voorwaartse richting. Noteer de druk waarbij de stroom begint. Vergelijk dit met de specificatie van de klep. Als de openingsdruk aanzienlijk is toegenomen, kan er vervuiling in de klep zitten die de zuiger van zijn zitting houdt. Als de openingsdruk is afgenomen, kan de veer verzwakt zijn door vermoeidheid of corrosie.
Interne reiniging is noodzakelijk als u merkt dat de Check Valve RVP 25 vastzit of langzaam reageert. Verwijder de klep van het spruitstuk en demonteer deze voorzichtig. Voor sommige kleppen is speciaal gereedschap nodig om beschadiging van interne onderdelen te voorkomen. Reinig alle componenten met een oplosmiddel dat compatibel is met uw hydraulische vloeistof. Minerale alcohol werkt goed voor minerale oliesystemen. Inspecteer de kegelzitting en de zuiger op slijtage of krassen. Zelfs kleine onvolkomenheden kunnen lekkage veroorzaken. Controleer de veer op corrosie of blijvende vervorming.
Vervang de O-ringen tijdens elk groot onderhoud. Deze rubberen afdichtingen verliezen na verloop van tijd hun flexibiliteit, vooral als ze worden blootgesteld aan extreme temperaturen of incompatibele vloeistoffen. Gebruik originele vervangende O-ringen die overeenkomen met het originele materiaal. FPM O-ringen kosten meer dan NBR, maar gaan langer mee onder warme omstandigheden. Breng tijdens de montage een dunne laag hydraulische vloeistof aan op de nieuwe O-ringen.
De klepcartridge in de Check Valve RVP 25 is op de meeste modellen vervangbaar. Als u aanzienlijke slijtage of schade constateert, is het bestellen van een nieuwe cartridge vaak voordeliger dan het repareren van afzonderlijke componenten. Zorg ervoor dat vervangende onderdelen afkomstig zijn van de oorspronkelijke fabrikant of een geverifieerde compatibele bron. Generieke onderdelen voldoen mogelijk niet aan dezelfde tolerantiespecificaties.
Bewaar reserve-terugslagkleppen RVP 25-eenheden op een schone, droge locatie. Sluit de poorten af met plastic doppen om besmetting te voorkomen. Opslag bij extreme temperaturen kan de O-ringen beschadigen, dus bewaar reserveonderdelen indien mogelijk in een ruimte met klimaatbeheersing. Controleer opgeslagen kleppen jaarlijks en vervang eventuele O-ringen die tekenen van slijtage vertonen.
Belangrijke operationele overwegingen
Verschillende factoren beïnvloeden hoe goed de Check Valve RVP 25 presteert in uw specifieke systeem. Als u deze overwegingen begrijpt, kunt u problemen voorkomen.
Cyclusfrequentie is belangrijker dan de meeste mensen beseffen. De Check Valve RVP 25 kan zeer goed omgaan met af en toe fietsen, maar is niet ontworpen voor snelle, continue werking. Fabrikanten specificeren doorgaans een maximale levensduur van 10.000 schakelingen voor standaardversies. Als uw toepassing vaker wordt gebruikt, zullen de veer- en afdichtingsoppervlakken sneller slijten. Overweeg in plaats daarvan een voorgestuurde terugslagklep voor toepassingen met een hoge cyclus.
Vloeistofviscositeit verandert de drukval door de terugslagklep RVP 25. De specificaties gaan uit van minerale olie met een viscositeit rond de 335 SUS, wat typisch is voor industriële hydrauliek. Dikkere vloeistoffen zorgen voor hogere drukvallen, waardoor de systeemefficiëntie afneemt en meer warmte ontstaat. Dunnere vloeistoffen smeren de interne onderdelen mogelijk niet voldoende, waardoor snellere slijtage ontstaat. Houd u aan het gespecificeerde viscositeitsbereik van 2,8 tot 500 vierkante millimeter per seconde voor de beste resultaten.
Verontreiniging is een grote vijand van alle hydraulische kleppen, inclusief de terugslagklep RVP 25. De nauwe spelingen in de klep kunnen geen vuil of metaaldeeltjes verdragen. Filter uw hydraulische vloeistof altijd tot minimaal 20 micron, en bij voorkeur 10 micron of fijner. Installeer het filter stroomopwaarts van de Check Valve RVP 25 om vervuiling op te vangen voordat deze de klep bereikt. Vervang de filters regelmatig volgens het schema van de fabrikant.
Extreme temperaturen beïnvloeden zowel de prestaties als de levensduur. Hoewel de Check Valve RVP 25 werkt van min 20 tot positief 100 graden Celsius, is het beter om in het midden van dit bereik te blijven. Zeer koude temperaturen maken afdichtingen stijf en kunnen de openingsdruk verhogen. Zeer hoge temperaturen verzachten de afdichtingen en versnellen de slijtage. Als uw systeem constant warm wordt, overweeg dan om te upgraden naar FPM O-ringen of om een warmtewisselaar aan uw hydraulische circuit toe te voegen.
De installatierichting heeft geen mechanische invloed op de terugslagklep RVP 25, maar kan wel van belang zijn voor de toegang voor onderhoud. Monteer de klep op een plek waar u bij de montagebouten kunt voor toekomstig onderhoud. Plaats het indien mogelijk zo dat eventuele opgesloten luchtbellen op natuurlijke wijze kunnen ontsnappen. Hoewel de klep in elke positie werkt, maakt de montage met horizontale poorten het ontluchten gemakkelijker tijdens de eerste keer opstarten.
Systeemdrukpieken kunnen elk hydraulisch onderdeel beschadigen, inclusief terugslagkleppen. Zorg ervoor dat uw systeem over voldoende overdrukventielen beschikt die geschikt zijn voor het debiet van uw pomp. De terugslagklep RVP 25 is geschikt voor een continue druk van 350 bar, maar herhaalde pieken boven deze waarde zullen de levensduur ervan verkorten. Overweeg het installeren van drukdempers of accumulatoren als uw systeem regelmatig drukstoten ervaart.
Selecteer de juiste terugslagklep RVP 25 voor uw systeem
Als u de juiste klepspecificatie kiest, moet u de klepmogelijkheden afstemmen op uw systeemvereisten. Begin met het identificeren van de maximale werkdruk van uw systeem. Voeg een veiligheidsmarge van minimaal 20 procent toe om rekening te houden met drukpieken. Als uw systeem normaal gesproken op 280 bar draait, biedt de 350 bar-waarde van de Check Valve RVP 25 voldoende marge. Voor hogere drukken heb je een andere ventielserie nodig.
De berekening van het debiet komt hierna. Bepaal het maximale debiet door het circuit waar u de Check Valve RVP 25 gaat installeren. Vergelijk dit met het debiet van de klep, doorgaans 150 tot 550 liter per minuut, afhankelijk van de fabrikant. Vergeet niet de drukvalcurven te controleren. Hogere stroomsnelheden veroorzaken grotere drukvallen, waardoor energie wordt verspild en warmte wordt gegenereerd. Als uw vereiste stroom een drukval van meer dan 10 bar veroorzaakt, overweeg dan een grotere klepmaat of twee parallel geschakelde kleppen.
De selectie van de openingsdruk is afhankelijk van uw specifieke toepassing. Voor de meeste toepassingen werkt de standaard openingsdruk van 0,5 bar goed. Deze lage instelling minimaliseert de weerstand tijdens normaal bedrijf. In bepaalde situaties kan het echter nodig zijn dat u een hogere openingsdruk nodig heeft. Als u een lading verticaal probeert vast te houden, biedt een hogere openingsdruk een betere beveiliging tegen wegdrijven. Als u enige vorm van terugstroming, zelfs een lichte tegendruk, wilt voorkomen, kies dan voor een openingsdruk van 4,5 bar. Houd er rekening mee dat hogere openingsdrukken ook de voorwaartse drukval vergroten.
De poortconfiguratie moet overeenkomen met uw spruitstuk of leidingen. De terugslagklep RVP 25 wordt geleverd met verschillende poortopties, waaronder NPT-schroefdraad, SAE O-ringpoorten en BSPP-schroefdraad. Controleer bij montage op het verdeelstuk of de poortafstand en het patroon van de montagegaten overeenkomen met uw verdeelstukontwerp. De meeste fabrikanten bieden CAD-modellen die u in uw ontwerpsoftware kunt importeren om de pasvorm te verifiëren. Download deze modellen voordat u uw aankoop voltooit.
Materiaalcompatibiliteit is cruciaal voor een lange levensduur van de klep. De standaard Check Valve RVP 25 werkt met hydraulische oliën op minerale basis en fosfaatestervloeistoffen. Als u water-glycolmengsels, synthetische vloeistoffen of biologisch afbreekbare oliën gebruikt, controleer dan de compatibiliteit met zowel het klephuis als de afdichtingen. Sommige fabrikanten bieden speciale afdichtingsmaterialen voor ongebruikelijke vloeistoffen. Neem bij twijfel contact op met de technische ondersteuning van de fabrikant voor advies.
Budgetoverwegingen zijn van invloed op uw merkkeuze. Als kosten uw voornaamste zorg zijn en uw toepassing niet cruciaal is, bieden de Huade- of Hengli-versies van de Check Valve RVP 25 aanzienlijke besparingen. Voor veeleisende toepassingen waarbij betrouwbaarheid voorop staat, rechtvaardigen HYDAC- of Zentgraf-kleppen hun hogere kosten door betere consistentie en ondersteuning. Houd rekening met de totale eigendomskosten, inclusief mogelijke stilstand als een klep defect raakt, en niet alleen met de initiële aankoopprijs.
Doorlooptijd en beschikbaarheid zijn van belang voor de projectplanning. HYDAC-kleppen zijn direct verkrijgbaar in Noord-Amerika en Europa en worden vaak binnen enkele dagen verzonden. Bij Chinese fabrikanten kan de levertijd enkele weken duren, vooral als je maatwerk nodig hebt. Plan uw bestelling dienovereenkomstig om projectvertragingen te voorkomen.
Hoe de terugslagklep RVP 25 zich verhoudt tot andere opties
Als u alternatieven begrijpt, kunt u bevestigen dat de Check Valve RVP 25 de juiste keuze is voor uw toepassing. Verschillende andere kleptypen bieden eenrichtingsstroomregeling, elk met verschillende sterktes.
Standaard inline terugslagkleppen zoals de RV-serie gebruiken hetzelfde basisprincipe als de RVP 25, maar worden aangesloten op poorten met schroefdraad in plaats van vastgeschroefd aan een spruitstuk. De RV-serie werkt prima voor eenvoudige leidingsystemen, maar de Check Valve RVP 25 bespaart aanzienlijk ruimte in spruitstukontwerpen. U kunt meerdere RVP 25-kleppen in een compact blok verpakken in plaats van leidingen naar individuele RV-kleppen te laten lopen. Dit vermindert lekpunten en maakt het systeem overzichtelijker. Als u echter een bestaand leidingsysteem achteraf aanpast, zijn RV-kleppen mogelijk eenvoudiger te installeren dan opnieuw te ontwerpen voor montage op het verdeelstuk.
Voorgestuurde terugslagkleppen bieden een extra regelpoort waarmee u de klep kunt openen, zelfs tegen omgekeerde druk. Deze functie is handig wanneer u een cilinder moet terugtrekken die is vergrendeld door een terugslagklep. De Check Valve RVP 25 beschikt niet over deze stuurfunctie, waardoor deze eenvoudiger en goedkoper is. Als je zeker een pilootbediening nodig hebt, wil je een ander kleptype. Maar voor eenvoudige eenrichtingsstroomregeling is de eenvoudigere terugslagklep RVP 25 betrouwbaarder omdat deze minder onderdelen heeft die kapot kunnen gaan.
Kogelterugslagkleppen van fabrikanten als Zentgraf reageren zeer snel omdat de kogel minder massa heeft dan een kegelzuiger. Deze snelle reactie werkt goed in systemen met snelle drukveranderingen. Kegelontwerpen zoals die worden gebruikt in HYDAC Check Valve RVP 25-eenheden sluiten echter doorgaans beter af omdat de kegel een groter contactoppervlak met de zitting biedt. Het kegelontwerp kan hoge drukken ook betrouwbaarder verwerken gedurende miljoenen cycli. Uw keuze tussen bal en kegel hangt af van of u een snellere respons of een betere afdichting nodig heeft.
Proportionele kleppen zorgen voor een variabele debietregeling in plaats van een eenvoudige aan-uit-bediening. Deze zijn compleet anders dan terugslagkleppen en dienen een ander doel. Verwar de twee niet. Proportionele kleppen kosten veel meer en vereisen elektronische bediening. De Check Valve RVP 25 is een passief apparaat dat automatisch werkt op basis van drukverschil. Deze eenvoud maakt hem uiterst betrouwbaar en geschikt voor basisstroomcontroletaken.
Veerbelaste ontlastkleppen lijken op terugslagkleppen, maar hebben een andere functie. Ontlastkleppen beschermen systemen tegen overdruk door te openen wanneer de druk een ingestelde limiet overschrijdt. De terugslagklep RVP 25 werkt op basis van de stroomrichting, niet op het drukniveau. Veel systemen gebruiken beide soorten kleppen samen. De terugslagklep RVP 25 voorkomt terugstroming, terwijl de ontlastkleppen drukpieken opvangen.
Toekomstige trends en technologie-integratie
De hydraulische technologie blijft evolueren en de Check Valve RVP 25 past zich samen met de industrie aan. Sommige fabrikanten bieden nu terugslagkleppen aan met geïntegreerde sensoren die de stroom, druk en temperatuur controleren. Deze slimme kleppen maken verbinding met industriële Internet of Things-netwerken, waardoor realtime systeemmonitoring mogelijk is. Hoewel sensorintegratie nog niet gebruikelijk is in de RVP 25, geeft het wel aan waar de technologie naartoe gaat. Voorspellend onderhoud wordt mogelijk wanneer u de klepprestaties op afstand kunt volgen.
Verbeteringen in de materiaalkunde zorgen ervoor dat hydraulische componenten langer meegaan in zware omstandigheden. Nieuwe afdichtingsmaterialen zijn beter bestand tegen hogere temperaturen en agressieve vloeistoffen dan traditioneel rubber. Oppervlaktebehandelingen op kleplichamen zorgen voor een betere corrosieweerstand zonder veel kosten toe te voegen. Naarmate deze technologieën volwassener worden, kunnen we verwachten dat Check Valve RVP 25-eenheden steeds veeleisender toepassingen aankunnen.
Miniaturisering is een andere trend die invloed heeft op hydraulische kleppen. Naarmate mobiele apparatuur compacter wordt, ontstaat er druk om hydraulische componenten te verkleinen met behoud van de prestaties. Het op het verdeelstuk gemonteerde ontwerp van de Check Valve RVP 25 voldoet al beter aan deze behoefte dan traditionele inline-kleppen. Toekomstige versies kunnen nog meer functionaliteit in kleinere pakketten verpakken door middel van geavanceerde productietechnieken zoals additieve productie.
Laatste gedachten over de terugslagklep RVP 25
De Check Valve RVP 25 vertegenwoordigt een volwassen, betrouwbare oplossing voor eenrichtingsstroomregeling in hydraulische systemen met middelhoge druk. Het eenvoudige ontwerp zorgt voor consistente prestaties in een breed scala aan toepassingen, van bouwmachines tot geautomatiseerde productie. Het vermogen van de klep om een druk tot 350 bar en een debiet van 550 liter per minuut aan te kunnen, maakt hem geschikt voor veeleisend industrieel gebruik.
Kiezen tussen fabrikanten komt neer op het afwegen van de kosten en de kwaliteitseisen. HYDAC biedt eersteklas prestaties en de grootste beschikbaarheid. Zentgraf levert Europese engineering met goed maatwerk. Huade en Hengli leveren functionele prestaties tegen budgetprijzen. Al deze opties bieden u de flexibiliteit om de klepkeuze af te stemmen op de projectvereisten.
Een juiste installatie en onderhoud garanderen een lange levensduur. Monteer de terugslagklep RVP 25 op een vlak, schoon oppervlak van het spruitstuk met de bouten met het juiste aanhaalmoment. Houd de hydraulische vloeistof schoon en binnen het gespecificeerde temperatuurbereik. Controleer regelmatig de openingsdruk en vervang de O-ringen tijdens grote onderhoudsintervallen.
Bezoek voor gedetailleerde specificaties en CAD-modellen websites van fabrikanten zoals de officiële site van HYDAC of technische platforms zoals DirectIndustry. Als u klaar bent om te kopen, bieden leveranciers als ValinOnline, Motion Industries en Made-in-China verschillende prijsopties. Of u nu een nieuw systeem ontwerpt of een versleten klep vervangt, de Check Valve RVP 25 levert bewezen prestaties waarop u kunt rekenen.
