Bij het werken met hydraulische systemen is het regelen van de stroomrichting essentieel voor de veiligheid en efficiëntie. De Bosch Rexroth M-SR-patroonklep dient als een betrouwbare terugslagklep die ervoor zorgt dat vloeistof in één richting kan stromen terwijl de terugstroom volledig wordt geblokkeerd. Dit onderdeel is een standaardkeuze geworden in industriële hydraulische toepassingen vanwege het compacte ontwerp en de lekvrije prestaties.
Wat is de M-SR-cartridgeklep
De M-SR-patroonklep is een hydraulische terugslagklep van het inschroefbare type, vervaardigd door Bosch Rexroth, een van de toonaangevende bedrijven op het gebied van hydraulische technologie. Deze cartridgeklep M-SR behoort tot de 1X-serie en maakt gebruik van een schotelontwerp om de vloeistofstroom te regelen. De klep past direct in een spruitstukblok, wat ruimte bespaart in vergelijking met traditionele lijngemonteerde kleppen.
De basisbediening is eenvoudig. Wanneer hydraulische vloeistof met voldoende druk in voorwaartse richting tegen de klep duwt, gaat de schotel open en wordt stroming mogelijk. Wanneer de druk uit de omgekeerde richting komt, sluit de schotel goed af tegen zijn zitting, waardoor terugstroming wordt voorkomen. Deze metaal-op-metaal afdichting zorgt voor een lekdichte sluiting die de systeemdruk op peil houdt zonder dat er na verloop van tijd schade ontstaat.
Het patroonventiel M-SR is verkrijgbaar in twee installatievarianten: het KE-hoekventiel voor 90 graden stromingstrajecten en het KD-inlineventiel voor rechte stromingstrajecten. Deze flexibiliteit helpt ingenieurs compacte hydraulische circuits te ontwerpen die in een beperkte ruimte passen.
Technische specificaties en maatbereik
De M-SR-patroonklep is verkrijgbaar in zeven nominale maten, aangeduid als NG 6 tot en met NG 30. Elke maat kan verschillende stroomsnelheden en drukniveaus verwerken, afhankelijk van de toepassingsvereisten.
Voor kleinere systemen verwerkt de NG 6 patroonklep M-SR stromen tot 6 liter per minuut en werkt bij drukken tot 420 bar. Naarmate de omvang toeneemt, groeit de stroomcapaciteit aanzienlijk. De NG 10-versie haalt 50 liter per minuut, terwijl de NG 15 120 liter per minuut kan verwerken. Het grootste standaardformaat, NG 30, is geschikt voor stromen tot 400 liter per minuut, hoewel de maximale druk daalt tot 250 bar.
De kraakdruk, de minimale druk die nodig is om de klep te openen, varieert van vrijwel nul (voor veerloze versies) tot 5 bar. De meeste toepassingen maken gebruik van de standaardveer van 0,5 bar, die een betrouwbare afdichting biedt en tegelijkertijd gemakkelijk opent wanneer de voorwaartse stroming begint. Hogere kraakdrukken zoals 1,5 bar of 3 bar zijn beschikbaar voor systemen die een sterkere omgekeerde afdichtingskracht nodig hebben.
Het bereik van de bedrijfstemperatuur is afhankelijk van het afdichtingsmateriaal. Standaard NBR-afdichtingen werken van negatief 30 graden Celsius tot positief 80 graden Celsius. Voor toepassingen die bestand zijn tegen hoge temperaturen of chemicaliën, verlengen FKM-afdichtingen de bovengrens terwijl ze het koude temperatuurbereik enigszins verkleinen.
De patroonklep M-SR werkt met verschillende hydraulische vloeistoffen, waaronder minerale oliën, biologisch afbreekbare vloeistoffen en brandwerende opties. Bij gebruik van vloeistoffen op waterbasis moet de bedrijfstemperatuur onder de 60 graden Celsius blijven om de levensduur van de afdichting te behouden.
Installatievereisten en montagedetails
Het installeren van de M-SR-patroonklep vereist aandacht voor verschillende afmetingen en oppervlaktespecificaties. De lengte van het kleplichaam varieert per maat, variërend van 33,3 millimeter voor NG 6 tot 83,3 millimeter voor NG 30, met een negatieve tolerantie van 0,1 millimeter. De installatieruimte voldoet aan de ZN 10001-norm, wat compatibiliteit met goed ontworpen spruitstukblokken garandeert.
Elke maat vereist een specifieke plug met schroefdraad om de holte af te dichten. De NG 10 patroonklep M-SR gebruikt bijvoorbeeld onderdeelnummer R913011603, dat een boring met een diameter van 18 millimeter en G 1/2 pijpdraad heeft. De NG 20-versie gebruikt een grotere plug met een boring van 30 millimeter en G 1-schroefdraad. Deze pluggen moeten vóór installatie licht worden geolied om vreten te voorkomen en een goede afdichting te garanderen.
Oppervlakteafwerking is belangrijk voor een betrouwbare werking. De afdichtingsoppervlakken moeten een ruwheidswaarde hebben tussen Rz 8 en Rz 16. De klep kan in elke richting worden gemonteerd, hoewel het vermijden van luchtzakken in het circuit cavitatie en geluid helpt voorkomen.
Voor hogedruktoepassingen boven 350 bar biedt het aanbrengen van Loctite 243-schroefdraadborging op de schroefdraad van de plug bescherming tegen losraken door trillingen. De patroonklep M-SR behoudt zijn nominale drukcapaciteit wanneer deze correct is geïnstalleerd met de juiste koppelwaarden.
Prestatiekenmerken en stroomcurven
Door te begrijpen hoe de M-SR-patroonklep zich onder verschillende omstandigheden gedraagt, kunnen ingenieurs de juiste maat en veer selecteren. De relatie tussen debiet en drukval volgt een niet-lineaire curve die varieert afhankelijk van de klepgrootte en de kraakdrukinstelling.
Als we de NG 15 patroonklep M-SR als voorbeeld nemen: bij een stroom van 100 liter per minuut met een veer van 0,5 bar bedraagt de drukval over de klep ongeveer 0,8 bar. Naarmate de stroom toeneemt, stijgt de drukval sneller vanwege de verhoogde snelheid door de klepopening. Bij 120 liter per minuut bedraagt de drukval ongeveer 1,2 bar.
Voor grotere kleppen zoals de NG 30 blijft de drukval lager bij gelijkwaardige debieten vanwege het grotere doorstroomoppervlak. Bij 400 liter per minuut vertoont de NG 30 patroonklep M-SR een drukval van ongeveer 10 bar, wat acceptabel is in de meeste circuits met hoog debiet.
Deze prestatiecurven gaan uit van het gebruik van HLP 46 hydraulische olie bij 40 graden Celsius. Viscositeitsveranderingen beïnvloeden de drukval, waarbij dikkere vloeistoffen een hogere weerstand creëren. De klep kan viscositeiten aan van 2,8 tot 500 vierkante millimeter per seconde, hoewel prestaties buiten het typische bereik voor specifieke toepassingen moeten worden geverifieerd.
De omgekeerde afdichtingsprestaties zijn in wezen perfect. Wanneer de druk tegen de sluitrichting inwerkt, zit de schotel stevig vast en wordt lekkage voorkomen. Deze lekdichte eigenschap maakt de cartridgeklep M-SR geschikt voor het vasthouden van druk in cilinders of het voorkomen van omgekeerde stroming in pompcircuits.
Veelvoorkomende toepassingen en gebruiksscenario's
De M-SR-patroonklep wordt gebruikt in veel industrieën waar een betrouwbare terugslagklepfunctie vereist is. In de automobielindustrie beschermen deze kleppen transmissietestbanken en remsysteemcircuits. Een typische installatie zou een NG 20 patroonklep M-SR kunnen gebruiken in een transmissietestcircuit dat 200 liter per minuut stroomt, waarbij het voorkomen van terugstroming nauwkeurige testresultaten garandeert en dure apparatuur beschermt.
Verpakkingsmachines vertrouwen op een nauwkeurige positionering van de cilinders, en de M-SR-patroonklep voorkomt belastingafwijking door de tegenstroom te blokkeren wanneer de richtingsklep centreert. Deze toepassing maakt vaak gebruik van kleinere maten zoals NG 10 of NG 15, afgestemd op de cilinderstroomvereisten.
Medische en farmaceutische apparatuur vereist een schone werking zonder besmettingsrisico's. Het afgedichte patroonontwerp van de M-SR-klep elimineert externe lekkagepaden die verontreinigingen zouden kunnen introduceren. Deze systemen werken doorgaans bij gematigde drukken, waarbij de druk van 420 bar voldoende veiligheidsmarge biedt.
Industriële werktuigmachines gebruiken de patroonklep M-SR in pompbypasscircuits en toepassingen voor het vasthouden van cilinders. De compacte installatie bespaart paneelruimte en levert betrouwbare prestaties in veeleisende productieomgevingen. Bouwmachines en systemen voor het regelen van de hellingshoek van windturbines bevatten deze kleppen ook vanwege hun robuuste hogedrukvermogen.
De veelzijdigheid van de patroonklep M-SR komt voort uit de eenvoudige bediening en het brede scala aan maten. Ingenieurs kunnen de exacte combinatie van afmetingen, scheurdruk en afdichtingsmateriaal specificeren om aan hun specifieke vereisten te voldoen.
Onderhoudsoverwegingen en levensduur
Een voordeel van de M-SR-patroonklep is de lange levensduur met minimaal onderhoud. Bosch Rexroth schat de gemiddelde tijd tot gevaarlijk falen op 150 jaar onder normale bedrijfsomstandigheden, wat zich vertaalt in een vrijwel onderhoudsvrije werking voor de meeste installaties.
De belangrijkste onderhoudsvereiste betreft het handhaven van de juiste vloeistofreinheid. De klep vereist een filtratie van 20 micrometer of fijner om deeltjesverontreiniging te voorkomen die de afdichtingsoppervlakken zou kunnen beschadigen. Het volgen van ISO 4406-zuiverheidsniveau 20/18/15 garandeert een betrouwbare werking en maximale levensduur.
De plug met schroefdraad die de holte afdicht, wordt als een slijtageonderdeel beschouwd, hoewel vervanging zelden nodig is, tenzij de klep meerdere keren wordt verwijderd en opnieuw geïnstalleerd. Vervangende pluggen zijn afzonderlijk verkrijgbaar met dezelfde onderdeelnummers als vermeld bij de eerste installatie.
Bij gebruik van de cartridgeklep M-SR in ruwe omgevingen met hoge temperaturen, agressieve vloeistoffen of zware vervuiling moeten de inspectie-intervallen worden verkort ten opzichte van de standaardaanname. Het monitoren op externe lekkage rond de plug met schroefdraad en het periodiek controleren van de systeemdruk helpt potentiële problemen op te sporen voordat deze defect raken.
Het afgedichte cartridgeontwerp beschermt interne componenten tegen blootstelling aan omgevingsfactoren, wat bijdraagt aan de uitstekende betrouwbaarheid. In tegenstelling tot externe terugslagkleppen die kunnen lijden aan corrosie of fysieke schade, zit de M-SR-klep beschermd in het spruitstukblok.
Alternatieven en compatibele producten vergelijken
Hoewel de Bosch Rexroth M-SR-patroonklep de standaard zet voor de prestaties van terugslagkleppen bij hoge druk, bestaan er verschillende alternatieven op de markt. Het begrijpen van de verschillen helpt bij sourcingbeslissingen en compatibiliteitsvragen.
Hydac biedt de CSBN-serie cartridge-terugslagkleppen met vergelijkbare inschroefmontage, maar doorgaans met een druk van 350 bar in plaats van 420 bar. Deze kleppen kosten iets minder, terwijl ze vergelijkbare prestaties leveren in toepassingen die niet de volledige druk vereisen. Parker maakt de D1VW-serie, die elektronische bewakingsopties omvat voor systemen die feedback nodig hebben over de klepstatus.

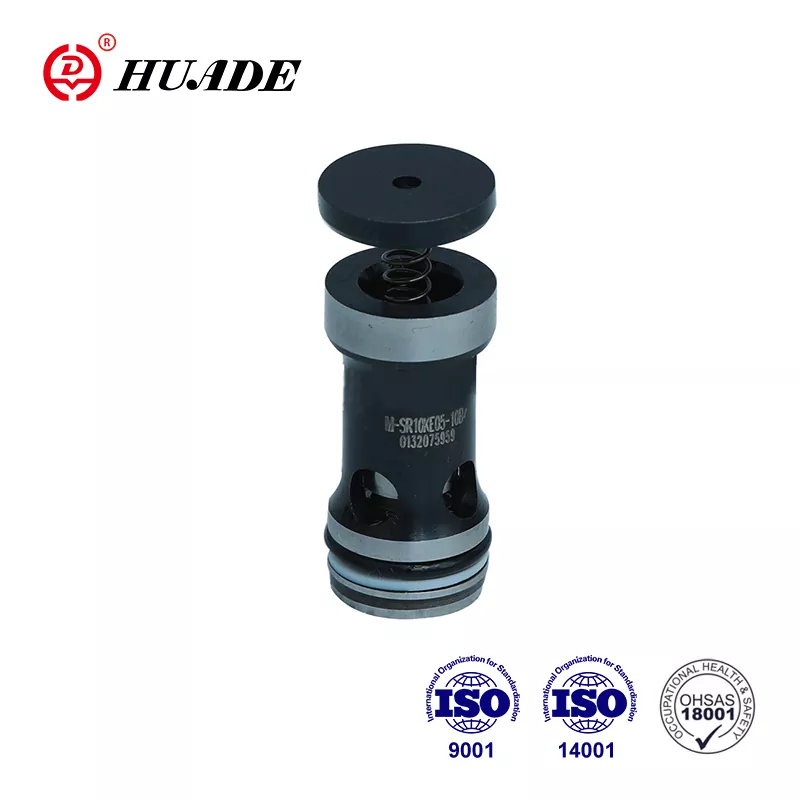

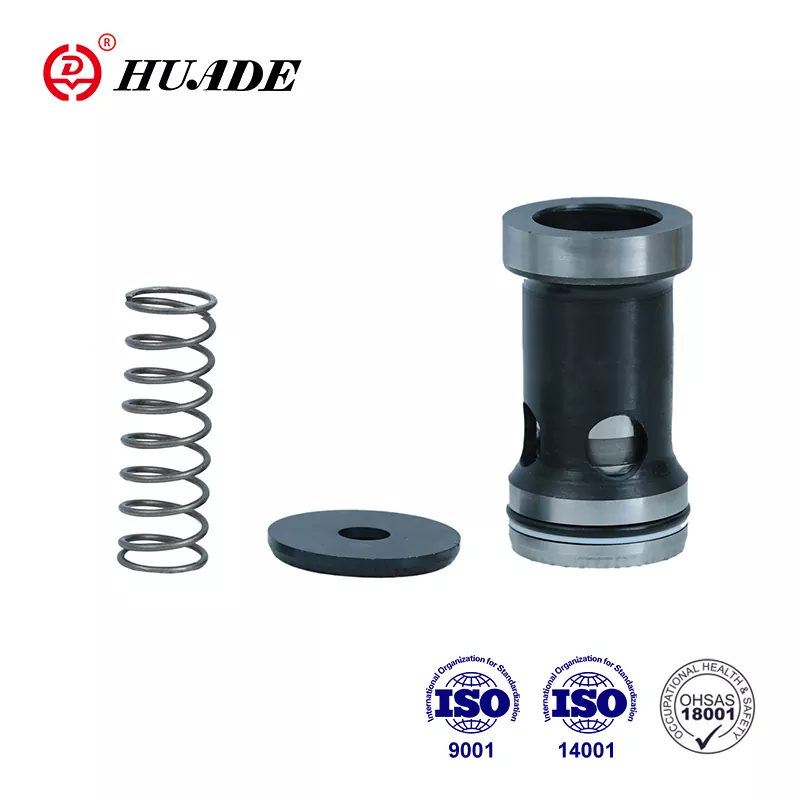

Verschillende fabrikanten in China produceren patroonkleppen die compatibel zijn met de M-SR-specificaties. Bedrijven als Huade en Hengli vervaardigen kleppen die qua afmetingen en prestatiekenmerken overeenkomen tegen lagere prijzen. Deze alternatieven kunnen goed werken in niet-kritieke toepassingen of waar budgetbeperkingen aanzienlijk zijn. De belangrijkste overweging is het verifiëren dat de fabrikant de juiste kwaliteitscontrole handhaaft en ISO-certificeringsdocumentatie verstrekt.
Houd bij het kiezen tussen de originele Bosch Rexroth cartridgeklep M-SR en compatibele alternatieven rekening met het kritieke karakter van de toepassing, de vereiste certificeringsniveaus en de beschikbaarheid van lokale ondersteuning. Kritieke systemen die storingen niet kunnen tolereren, moeten originele apparatuur gebruiken. Minder veeleisende toepassingen accepteren mogelijk compatibele producten om de kosten te verlagen.
Waar te koop en prijsinformatie
De M-SR-patroonklep is verkrijgbaar via meerdere kanalen, afhankelijk van uw locatie en hoeveelheidsvereisten. Bosch Rexroth exploiteert een officiële online winkel op [store.boschrexroth.com](http://store.boschrexroth.com/) waar standaardconfiguraties binnen één tot drie dagen worden verzonden. Onderdeelnummers volgen een specifiek formaat, zoals R900350797 voor een NG 30 KE hoekkraan met 0,5 bar veer.
Geautoriseerde distributeurs zoals BuyRexroth bieden de cartridgeklep M-SR transparante prijzen en wereldwijde verzendopties. Deze distributeurs hebben doorgaans gangbare maten op voorraad en kunnen speciale configuraties rechtstreeks bij de fabriek bestellen. De levertijden voor standaardonderdelen zijn doorgaans kort, terwijl voor maatwerkspecificaties enkele weken nodig kunnen zijn.
De prijzen variëren aanzienlijk afhankelijk van de klepgrootte en configuratie. Kleinere maten zoals NG 6 kosten doorgaans tussen de 50 en 80 dollar, terwijl grote NG 30-kleppen 200 dollar of meer kunnen bereiken. Compatibele alternatieven van Chinese fabrikanten kunnen 20 tot 40 procent lager geprijsd zijn, hoewel de minimale bestelhoeveelheden voor kleine projecten hoger kunnen zijn dan wenselijk is.
Voor gespecialiseerde toepassingen waarbij FKM-afdichtingen of niet-standaard kraakdrukken vereist zijn, levert het rechtstreeks aanvragen van een offerte bij distributeurs of de fabrikant vaak de beste resultaten op. Technische ondersteuning kan vóór aankoop helpen bevestigen dat de geselecteerde M-SR-configuratie met cartridgeklep overeenkomt met de toepassingsvereisten.
Ontwerpoverwegingen voor systeemintegratie
Het integreren van de M-SR-patroonklep in een hydraulisch systeem vereist zorgvuldige aandacht voor het ontwerp van het spruitstuk en de circuitindeling. De klep wordt geïnstalleerd in een standaardholte die op nauwkeurige afmetingen moet worden bewerkt. Het werken met een groot aantal leveranciers die de ZN 10001-norm volgen, garandeert een goede pasvorm en prestaties.
De stroomrichting door de cartridgeklep M-SR moet in lijn zijn met het circuitontwerp. De pijl op het klephuis of het catalogussymbool geeft de vrije stroomrichting aan. Als u de klep achterstevoren installeert, wordt alle stroming geblokkeerd, dus verificatie tijdens de montage is belangrijk. Sommige ingenieurs markeren het spruitstukblok met pijlen in de stroomrichting om installatiefouten te voorkomen.
Bij drukvalberekeningen moet rekening worden gehouden met de klepkarakteristieken bij verwachte stroomsnelheden. Hoewel de drukval door de cartridgeklep M-SR doorgaans klein is in vergelijking met andere circuitbeperkingen, profiteren toepassingen met een hoog debiet van het selecteren van de eerstvolgende grotere maat om energieverlies en warmteontwikkeling te minimaliseren.
De keuze van de scheurdruk beïnvloedt zowel de voorwaartse stromingsweerstand als de omgekeerde afdichtingskracht. Toepassingen die minimale voorwaartse weerstand nodig hebben, moeten lagere kraakdrukken gebruiken, zoals 0,2 bar of zelfs de veerloze versie. Systemen die druk moeten houden tegen variërende belastingen profiteren van hogere scheurdrukken die zorgen voor een sterkere afdichting.
Temperatuurwisselingen en vloeistofcompatibiliteit moeten tijdens de ontwerpfase worden geverifieerd. Als het systeem te maken krijgt met extreme temperaturen of speciale vloeistoffen gebruikt, voorkomt het bevestigen van de compatibiliteit van het afdichtingsmateriaal voortijdige uitval. De FKM-afdichtingsoptie vergroot de chemische weerstand voor toepassingen met agressieve additieven of verhoogde temperaturen.
Conclusie
De Bosch Rexroth M-SR-patroonklep biedt een betrouwbare terugslagklepfunctie in een compact pakket dat geschikt is voor hogedrukhydraulische systemen. Het ontwerp met een inschroefcartridge vereenvoudigt de installatie en elimineert externe lekkagepaden. Het bereik van maten van NG 6 tot en met NG 30 dekt de stroomvereisten van kleine cilinders tot grote industriële circuits.
Het selecteren van de juiste M-SR-configuratie met cartridgeklep omvat het afstemmen van de klepgrootte op de stroomvereisten, het kiezen van de juiste kraakdruk voor de toepassing en het verifiëren van de compatibiliteit van de afdichtingen met de bedrijfsomstandigheden. De uitstekende levensduur en minimale onderhoudsvereisten maken deze klep een kosteneffectieve keuze gedurende de gehele levensduur van het systeem.
Of het nu gaat om het ontwerpen van een nieuw hydraulisch circuit of het vervangen van bestaande componenten, het begrijpen van de mogelijkheden en installatievereisten van de M-SR-patroonklep helpt een succesvolle implementatie te garanderen. De wijdverspreide beschikbaarheid en uitgebreide toepassingsgeschiedenis geven vertrouwen bij het specificeren van dit beproefde hydraulische onderdeel.
