Bij het werken met hydraulische systemen is het regelen van de vloeistofstroomrichting essentieel voor de veiligheid en efficiëntie. De terugslagklep RVP-20 is een op een plaat gemonteerd hydraulisch onderdeel dat is ontworpen om vloeistof in één richting te laten stromen en terugstroming te voorkomen. In deze gids wordt uitgelegd wat de RVP-20 waardevol maakt voor hydraulische toepassingen en hoe deze werkt in praktijksituaties.

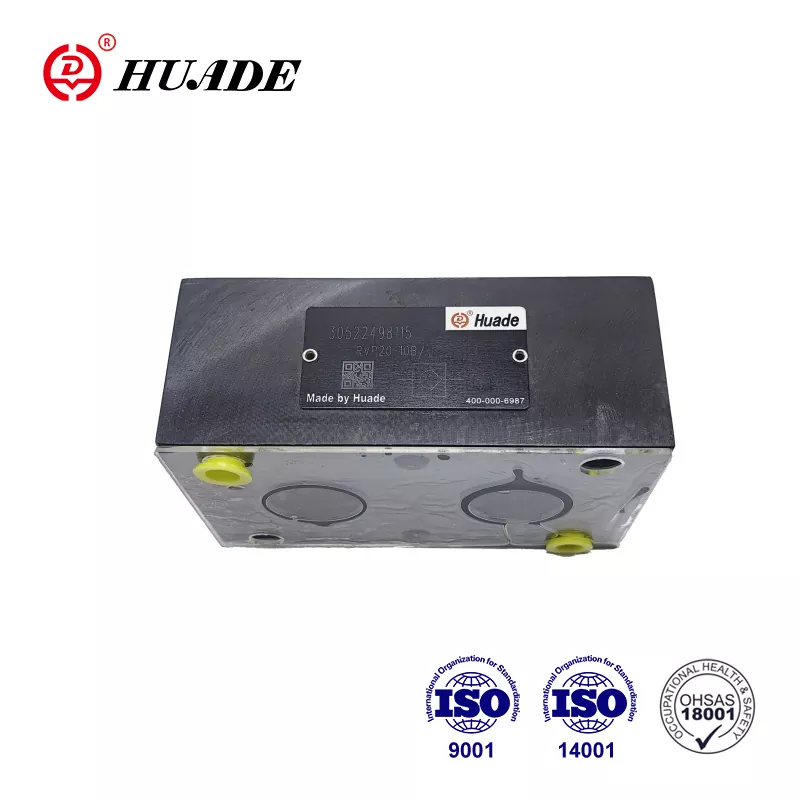

Wat is de terugslagklep RVP-20?
De terugslagklep RVP-20 is een veerbelaste klep vervaardigd door HYDAC, een Duits bedrijf gespecialiseerd in hydraulische oplossingen. Deze klep maakt gebruik van een kegelvormig schotelontwerp dat een lekvrije afdichting creëert wanneer vloeistof naar achteren probeert te stromen. De "20" in de naam geeft aan dat deze geschikt is voor toepassingen met middelmatige stroming, wat overeenkomt met een 1-inch pijpaansluiting in de -16-serie.
De klep zorgt voor een vrije stroom van poort B naar poort A, terwijl de tegenstroom volledig wordt geblokkeerd. Wanneer de vloeistofdruk de veerkracht overwint (meestal 0,5 bar), beweegt de kegel terug en laat vloeistof door. Wanneer de druk daalt of omkeert, duwt de veer de kegel snel terug tegen zijn zitting, waardoor elke achterwaartse beweging wordt gestopt. Deze eenvoudige mechanische actie gebeurt zonder elektrische stroom of externe controle.

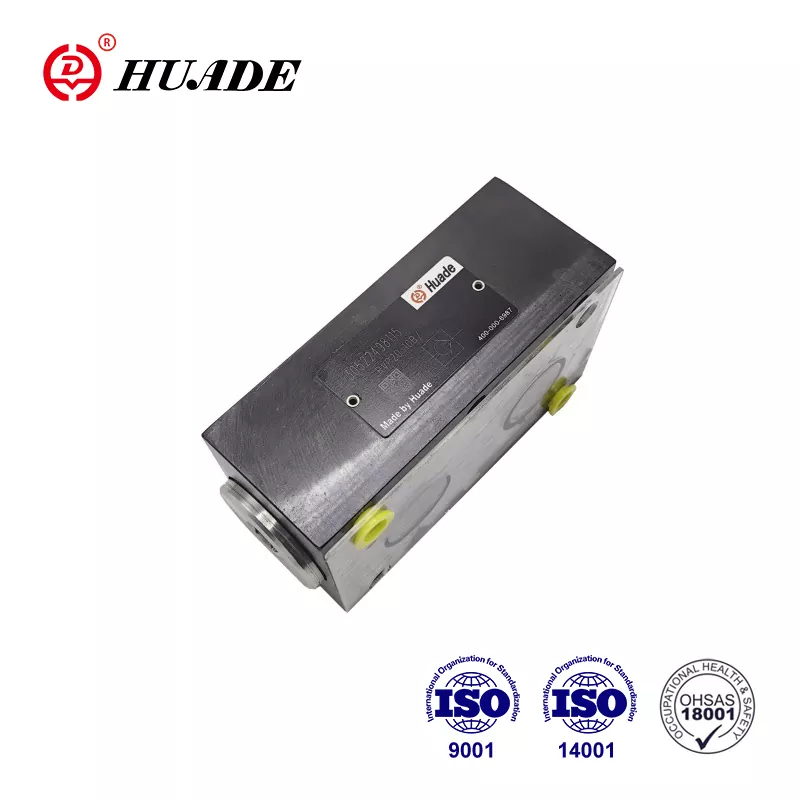

De Check Valve RVP-20 weegt ongeveer 3,3 kg en heeft een compact ontwerp voor plaatmontage dat rechtstreeks op ventielblokken past. Deze montagestijl bespaart ruimte in vergelijking met inline-kleppen en maakt de installatie eenvoudiger in complexe hydraulische circuits.
Technische specificaties en prestaties
De terugslagklep RVP-20 kan een maximale werkdruk tot 350 bar (5.000 psi) aan en stroomt tot 350 liter per minuut (150 gpm). Deze specificaties maken het geschikt voor middelzware hydraulische systemen die te vinden zijn in bouwmachines en industriële machines. De klep behoudt zijn prestaties over een temperatuurbereik van -20°C tot +80°C, en dekt daarmee de meeste bedrijfsomgevingen af.
De kraakdruk voor de standaard terugslagklep RVP-20 is 0,5 bar, wat betekent dat vloeistof slechts een minimale druk nodig heeft om de klep te openen voor voorwaartse stroming. Aangepaste versies met een scheurdruk van 1 bar of hoger zijn beschikbaar wanneer toepassingen meer weerstand bij het openen vereisen. De drukval over de klep neemt toe met de stroomsnelheid: bij 200 liter per minuut kunt u een drukverlies van ongeveer 2 bar verwachten, terwijl bij een maximale stroom van 350 liter per minuut de drukval 4 tot 8 bar kan bedragen.
Het kleplichaam bestaat uit gefosfateerd staal met mogelijkheden voor zinklaag, terwijl de kegel en zitting zijn gemaakt van gehard en geslepen staal voor duurzaamheid. FKM-afdichtingen bieden chemische weerstand en werken met hydraulische vloeistoffen op minerale olie met een viscositeit tussen 2,8 en 800 mm²/s. Het ontwerp volgt de DIN ISO 1219-normen en is getest met minerale oliën die voldoen aan de DIN 51524-specificaties.
Hoe de terugslagklep RVP-20 werkt
Als u de werking van de Check Valve RVP-20 begrijpt, kunt u verklaren waarom deze effectief is in hydraulische systemen. De klep bevat een veerbelaste kegel die tegen een nauwkeurig bewerkte zitting zit. In gesloten positie houdt de veer deze kegel stevig tegen de zitting, waardoor een metaal-op-metaal afdichting ontstaat die voorkomt dat er vloeistof naar achteren stroomt.
Wanneer vloeistof met voldoende druk vanuit poort B binnenkomt, drukt deze tegen het kegeloppervlak. Zodra de druk de veerkracht overschrijdt, verschuift de kegel naar achteren, waardoor een pad wordt geopend waardoor vloeistof naar poort A kan stromen. De kegel blijft open zolang de voorwaartse druk aanhoudt. Tijdens deze open toestand creëert de Check Valve RVP-20 een relatief lage weerstand, waardoor een efficiënte vloeistofbeweging door het systeem mogelijk is.
Als de druk gelijk wordt of omkeert, duwt de veer de kegel onmiddellijk terug naar de gesloten positie. Deze snelle sluiting voorkomt terugstroming en beschermt stroomopwaartse componenten tegen drukpieken of omgekeerde rotatie. Het kegelontwerp zorgt ervoor dat de klep steeds goed zit, zonder dat aanpassing of onderhoud van het sluitmechanisme nodig is.
Installatieafmetingen en montage
De Check Valve RVP-20 maakt gebruik van een gestandaardiseerd plaatmontagepatroon dat past bij SAE-, BSPP- en NPTF-poortconfiguraties. Het montagevlak is 76,5 mm breed en de poorten zijn 60 mm uit elkaar geplaatst. De totale lengte van de klep is 133 mm, met een basishoogte van 127 mm. Door deze compacte afmetingen past de Check Valve RVP-20 in krappe ruimtes binnen hydraulische spruitstukken.
Voor de installatie zijn M10-bouten vereist die zijn aangedraaid tot 20-30 Nm. Het montageoppervlak moet een ruwheid van 0,8 μm of gladder hebben om een goede afdichting te garanderen. De klep kan in elke richting worden gemonteerd zonder de prestaties te beïnvloeden, waardoor ontwerpers flexibiliteit krijgen bij het creëren van hydraulische circuits. De poortdraden zijn 16 mm diep en de flensdikte bedraagt 19 mm.
Controleer bij het installeren van de terugslagklep RVP-20 of de stroomrichting overeenkomt met de pijlmarkering op het klephuis. Poort B moet worden aangesloten op de drukbron, terwijl poort A moet worden aangesloten op het beveiligde circuit. Het gebruik van de juiste boutkwaliteit (10.9 of hoger) voorkomt het falen van bevestigingsmiddelen onder trillingen en drukwisselingen.
Veel voorkomende toepassingen voor terugslagklep RVP-20
Mobiele machines vertegenwoordigen een belangrijk toepassingsgebied voor de Check Valve RVP-20. Graafmachines gebruiken deze kleppen bij de uitlaat van hydraulische pompen om de tegendruk te behouden en drukstoten te voorkomen wanneer de giekbewegingen plotseling stoppen. Walsen en compactors profiteren van het vermogen van de klep om hydraulische circuits te isoleren, waardoor de veiligheid tijdens de bediening van de apparatuur wordt verbeterd.
Industriële automatiseringssystemen vertrouwen op de Check Valve RVP-20 voor cilindervergrendeling en drukbehoud. Spuitgietmachines gebruiken deze kleppen om een stabiele injectiedruk te garanderen, waardoor volgens veldrapporten defecten en stilstand met 20-30% worden verminderd. Hydraulische systemen van assemblagelijnen gebruiken de kleppen om onbedoelde bewegingen te voorkomen wanneer de circuits drukloos zijn.
Maritieme en offshore-toepassingen profiteren van de corrosiebestendige materialen en betrouwbare afdichting van de Check Valve RVP-20. Klepactuators op schepen en olieplatforms gebruiken deze terugslagkleppen voor directionele isolatie. Hogedruksmeersystemen en hydraulische klembevestigingen omvatten ook de RVP-20, waarbij terugstroompreventie van cruciaal belang is voor de systeemintegriteit.
De klep werkt het beste bij cyclische toepassingen met lage tot middenfrequentie. Bij systemen met een constante hoogfrequente werking kan het herhaaldelijk openen en sluiten de slijtage van de kegel- en zittingoppervlakken versnellen. In dergelijke gevallen wordt het belangrijk om alternatieve klepontwerpen of frequentere onderhoudsintervallen te overwegen.
Onderhoud en levensduur
De Check Valve RVP-20 vereist minimaal onderhoud onder normale bedrijfsomstandigheden. HYDAC beoordeelt de gemiddelde tijd tot falen (MTTF_d) op 150 jaar onder ideale omstandigheden, hoewel de werkelijke levensduur sterk afhangt van de vloeistofreinheid en de werkomgeving. Jaarlijkse inspecties of controles om de 1.000 bedrijfsuren helpen slijtage te identificeren voordat er storingen optreden.
Belangrijke onderhoudstaken zijn onder meer het inspecteren van afdichtingen op schade of slijtage en het monitoren van de drukval over de klep. Als de drukval met meer dan 10% toeneemt ten opzichte van de basismetingen, kan interne slijtage of vervuiling de prestaties beïnvloeden. Voor periodiek onderhoud zijn afdichtingsvervangingssets (onderdeelnummer 555094) verkrijgbaar.
Wanneer u onderhoud aan de terugslagklep RVP-20 uitvoert, moet u het hydraulische circuit volledig isoleren en alle druk ontlasten voordat u de klep verwijdert. Voer na het opnieuw monteren een lektest uit bij 1,5 keer de werkdruk om de integriteit van de afdichting te verifiëren. Het handhaven van een goede vloeistoffiltratie (20 μm of fijner) verlengt de levensduur van de klep aanzienlijk door te voorkomen dat schurende deeltjes de afdichtingsoppervlakken beschadigen.
Door de hydraulische vloeistof schoon en binnen het gespecificeerde viscositeitsbereik te houden, worden de meest voorkomende problemen met de Check Valve RVP-20 voorkomen. Vervuiling veroorzaakt ongeveer 80% van de defecten aan hydraulische componenten. Investeren in hoogwaardige filtratie en regelmatige vloeistofanalyse loont dus de moeite door een langere levensduur van de componenten en minder stilstand.
Terugslagklep RVP-20 vergelijken met vergelijkbare modellen
Binnen de HYDAC RV/RVP-serie bevindt de Check Valve RVP-20 zich tussen kleinere en grotere modellen. De RVP-16 verwerkt stromen tot 200 liter per minuut en weegt 2,1 kg, waardoor hij geschikt is voor lichtere toepassingen. De RVP-25 verhoogt de capaciteit tot 550 liter per minuut maar weegt 5,8 kg, beter geschikt voor zware industriële systemen. Alle drie de modellen hebben hetzelfde maximale druk- en temperatuurbereik van 350 bar.
Andere fabrikanten bieden concurrerende producten met vergelijkbare specificaties. De S 20-serie van Bosch Rexroth biedt geïntegreerde veiligheidsvoorzieningen en elektrische bewakingsopties, met drukwaarden tot 315 bar en een stroomcapaciteit tot 450 liter per minuut. De PV-serie van Parker Hannifin legt de nadruk op lichtgewicht composietmaterialen voor ruimtevaarttoepassingen, die 350 bar en 300 liter per minuut kunnen verwerken.
Kleppen uit de Danfoss CSV-serie hebben een verbeterde corrosieweerstand en hogere drukwaarden (420 bar), geschikt voor landbouwmachines. De HAWE Hydraulik BC-serie biedt ultracompacte ontwerpen voor Duitse machinefabrikanten, met een druk van 350 bar en een debiet van 320 liter per minuut. De Check Valve RVP-20 blijft concurrerend door zijn bewezen betrouwbaarheid, lekvrij ontwerp en gemakkelijke integratie in bestaande HYDAC-systemen.
Aankoop en beschikbaarheid
De terugslagklep RVP-20 heeft standaard onderdeelnummer 705937 van HYDAC. Aankoop via geautoriseerde distributeurs garandeert originele onderdelen en technische ondersteuning. Grote distributeurs zijn onder meer ValinOnline en Leader Hydraulics, die de kleppen en bijbehorende afdichtingssets op voorraad hebben. De levertijden variëren per regio, maar variëren doorgaans van onmiddellijke beschikbaarheid tot 2-4 weken voor standaardconfiguraties.
Aangepaste versies van de Check Valve RVP-20 met verschillende kraakdrukken of speciale afdichtingen vereisen langere levertijden, meestal 6-8 weken. Geef bij het bestellen van aangepaste specificaties de volledige systeemvereisten op, inclusief werkdruk, stroomsnelheid, vloeistoftype en temperatuurbereik. Deze informatie helpt HYDAC-ingenieurs bij het aanbevelen van de optimale configuratie.
Gebruikte of gereviseerde Check Valve RVP-20-eenheden verschijnen op secundaire markten zoals eBay, vaak tegen lagere prijzen. Het kopen van gebruikte hydraulische componenten brengt echter risico's met zich mee, waaronder een onbekende servicegeschiedenis en mogelijke interne slijtage. Als de kosten het noodzakelijk maken om gebruikte kleppen te overwegen, koop dan alleen bij verkopers met een geverifieerde reputatie en vraag om druktestdocumentatie.
Beste praktijken voor integratie van terugslagklep RVP-20
Succesvolle integratie van de Check Valve RVP-20 begint met een goed systeemontwerp. Bereken de werkelijke stroomsnelheden en drukvallen om ervoor te zorgen dat de klep geen overmatige weerstand in het circuit veroorzaakt. De klep werkt het beste wanneer de stroom onder de 80% van de maximale capaciteit blijft, waardoor er ruimte ontstaat voor drukpieken en temperatuurschommelingen.
Installeer een ontluchtings- of ontluchtingsfilter in systemen waar luchtinsluiting kan optreden. Opgesloten lucht kan ervoor zorgen dat de terugslagklep RVP-20 niet goed sluit en kan na verloop van tijd cavitatieschade veroorzaken. Door de klep zo te positioneren dat luchtbellen kunnen opstijgen en ontsnappen, worden de prestaties en de levensduur verbeterd.
Zorg bij gebruik van meerdere Check Valve RVP-20-units in parallelle circuits voor een evenwichtige stroomverdeling. Kleine variaties in de kraakdruk tussen kleppen kunnen een ongelijkmatige belasting veroorzaken, waardoor de effectiviteit van de parallelle opstelling wordt verminderd. Overweeg het gebruik van op elkaar afgestemde sets uit dezelfde productiebatch voor kritische toepassingen.
Bewaak de terugslagklep RVP-20 tijdens de eerste opstart en inbedrijfstelling van het systeem. Let op ongewoon geluid, overmatige hitte of onverwachte drukmetingen die kunnen duiden op installatieproblemen of incompatibele bedrijfsomstandigheden. Vroegtijdige detectie van problemen voorkomt schade aan de klep en andere systeemcomponenten.
Beperkingen en overwegingen begrijpen
Hoewel de Check Valve RVP-20 in veel toepassingen uitblinkt, voorkomt het onderkennen van de beperkingen ervan verkeerde toepassingen. De klep is niet ontworpen voor hoogfrequente cycli waarbij de kegel vele malen per minuut opent en sluit. Een dergelijke werking versnelt de slijtage en kan voortijdige defecten veroorzaken. Voor hoogfrequente toepassingen kunt u pilootgestuurde terugslagkleppen of patroonkleppen overwegen die zijn ontworpen voor dynamisch gebruik.
Door het veerbelaste ontwerp zorgt de Check Valve RVP-20 altijd voor enige drukval tijdens voorwaartse stroming. In circuits waar minimale weerstand van cruciaal belang is, moet deze eigenschap meegenomen worden in de berekeningen van de pompgrootte en de systeemefficiëntie. Bij maximale stroom kan de drukval 8 bar bereiken, wat wordt omgezet in warmte en verspilde energie.
Tegenstroom veroorzaakt geen lekkage als de klep correct functioneert, maar vervuiling of slijtage kunnen de afdichting in gevaar brengen. Systemen die voor de veiligheid absoluut geen lekkage vereisen, hebben mogelijk redundante kleppen of alternatieve afdichtingstechnologieën nodig. Regelmatig testen bevestigt dat de omgekeerde afdichting gedurende de hele levensduur van de klep effectief blijft.
De Check Valve RVP-20 biedt een puur mechanische bediening zonder positiefeedback of instelbaarheid tijdens bedrijf. Toepassingen die een variabele kraakdruk of afstandsbediening vereisen, hebben verschillende kleptypes nodig. Als u deze fundamentele kenmerken begrijpt, kunt u de klep afstemmen op de juiste toepassingen.
Conclusie
De Check Valve RVP-20 dient als een betrouwbare oplossing voor het voorkomen van terugstroming in hydraulische systemen die werken bij een druk tot 350 bar met debieten tot 350 liter per minuut. Het veerbelaste kegelontwerp zorgt voor een lekvrije omgekeerde afdichting terwijl de voorwaartse drukval laag blijft. Het compacte plaatmontageformaat vereenvoudigt de installatie in ventielblokken en spruitstukken.
Deze klep wordt wijdverspreid gebruikt in mobiele machines, industriële automatisering en maritieme hydrauliek, waar directionele controle belangrijk is voor de veiligheid en efficiëntie. Met de juiste installatie, vloeistofzuiverheid en periodieke inspectie biedt de Check Valve RVP-20 vele jaren probleemloze service. Het gestandaardiseerde ontwerp en de brede beschikbaarheid maken het een praktische keuze voor nieuwe systemen en vervangingstoepassingen.
Wanneer u een terugslagklep voor hydraulische toepassingen selecteert, overweeg dan de terugslagklep RVP-20 voor middelzware circuits die een betrouwbare terugstroompreventie vereisen. Zorg ervoor dat de specificaties van de klep overeenkomen met uw systeemvereisten, volg de installatierichtlijnen en zorg voor de juiste vloeistofconditie voor optimale prestaties en een lange levensduur.
