Wanneer hydraulische systemen druk moeten houden zonder te lekken, wordt de terugslagklep-sandwichplaat Z2S 10 een essentieel onderdeel. Deze voorgestuurde terugslagklep van Bosch Rexroth is al jaren een betrouwbare keuze in de industriële hydrauliek, en als u begrijpt hoe deze werkt, kunt u betere beslissingen nemen over uw apparatuur.
Wat de Z2S 10 anders maakt
De Z2S 10 is niet zomaar een eenvoudige terugslagklep. Het is een proefgestuurd ontwerp dat zich tussen hydraulische componenten bevindt in wat ingenieurs een sandwichplaatconfiguratie noemen. Dit betekent dat u hem direct tussen andere kleppen of actuatoren kunt stapelen, zonder dat u extra leidingen of montagebeugels nodig heeft. De klepblokken stromen volledig in één richting, terwijl gecontroleerde vrijgave mogelijk is wanneer dat nodig is via een pilootsignaal.
Het ontwerp maakt gebruik van twee hoofdonderdelen die samenwerken. Een bedieningsspoel reageert op de stuurdruk en een klep met kogelzitting zorgt voor de daadwerkelijke blokkeerfunctie. Wanneer de stuurdruk de X- of Y-poort bereikt, verschuift de spoel en opent de kogelzitting, waardoor vloeistof naar achteren kan stromen. Zonder dat stuursignaal houdt de sandwichplaat van de terugslagklep Z2S 10 het circuit strak vergrendeld zonder enige lekkage.
Technische specificaties die ertoe doen
Als u de cijfers achter de Z2S 10 begrijpt, weet u of deze bij uw systeem past. Deze klep kan een druk tot 315 bar aan, wat geschikt is voor de meeste industriële toepassingen. De stroomcapaciteit bereikt 120 liter per minuut, geschikt voor middelgrote tot grote actuatoren. De kraakdruk in de vrije stroomrichting is er in vier opties: 1,5, 3, 6 of 10 bar. U kiest de versie op basis van hoeveel tegendruk uw systeem nodig heeft.
Het temperatuurbereik is ook belangrijk. Standaard NBR-afdichtingen werken van -30°C tot +80°C, terwijl FKM-afdichtingen bestand zijn tegen -20°C tot +80°C, maar een betere compatibiliteit bieden met biologisch afbreekbare hydraulische vloeistoffen. De klep weegt ongeveer 3 kilogram en kan in elke positie worden gemonteerd, hoewel verticaal stapelen voor de meeste installaties het beste werkt.
Vloeistofzuiverheid is van cruciaal belang voor de sandwichplaat van de terugslagklep Z2S 10. De fabrikant beveelt een ISO 4406-zuiverheidsniveau van 20/18/15 of beter aan. Vuile olie zorgt ervoor dat de interne onderdelen vastlopen, wat tot storingen leidt. Het installeren van de juiste filtratie voorkomt deze problemen en verlengt de levensduur van de klep.
Hoe de pilotoperatie werkt
Door de voorgestuurde functie onderscheidt deze klep zich van standaard terugslagkleppen. In een typische opstelling sluit u poort A1 aan op uw actuator en A2 op uw directionele regelklep. De stroom beweegt vrij van A1 naar A2 wanneer de druk de kraakdrukinstelling overschrijdt. Maar wanneer u vloeistof van A2 naar A1 probeert te duwen, blokkeert de kogelzitting dit volledig.
Om de opgesloten druk vrij te geven, past u stuurdruk toe op poort X. Deze stuurdruk kan vrij laag zijn, vaak slechts 1,5 tot 10 bar, afhankelijk van uw configuratie. De bedieningsspoel verschuift, waardoor de kogelzittingklep mechanisch wordt geopend. Nu kan de vloeistof vanaf de actuatorzijde terug door de klep terugkeren. Deze gecontroleerde vrijgave voorkomt schokken en lawaai in uw hydraulisch circuit.
De vooropeningsfunctie in standaardversies betekent dat de klep iets begint te openen voordat de volledige stuurdruk arriveert. Deze geleidelijke actie verzacht de drukovergang. Sommige versies, zoals de SO41, elimineren het vooraf openen voor toepassingen waarbij u een scherpere controle wilt, hoewel dit tijdens het schakelen meer ruis kan veroorzaken.
Installatie- en montagedetails
De montage van de keerklep-sandwichplaat Z2S 10 volgt de ISO 4401-norm voor kleppen maat 05. Het montagepatroon maakt gebruik van vier M6-schroeven die zijn aangedraaid tot 15,5 Newtonmeter. De oppervlakteafwerking van uw montageplaat moet Rz 4 micrometer of gladder zijn om lekkage langs de O-ringen te voorkomen.
Bereken bij het stapelen van componenten zorgvuldig de boutlengte. Je moet alle sandwichplaten plus de basisklep of het spruitstuk doorlopen. De Z2S 10 voegt in standaardconfiguratie 50 millimeter toe aan uw stapelhoogte. Poortaansluitingen komen overeen met standaard ISO-patronen, waardoor deze compatibel zijn met de meeste industriële hydraulische componenten.
O-ringen dichten alle poortverbindingen af. Deze moeten compatibel zijn met uw hydraulische vloeistof. Minerale oliesystemen gebruiken NBR-afdichtingen, terwijl systemen die HETG of andere biologisch afbreekbare vloeistoffen gebruiken FKM-afdichtingen nodig hebben. Het installeren van beschadigde of verkeerd type afdichtingen veroorzaakt lekkage- en vervuilingsproblemen.
Veel voorkomende toepassingen in de industrie
Werktuigmachines gebruiken de terugslagklep-sandwichplaat Z2S 10 om de werkstukposities vast te houden tijdens gereedschapswissels. Zonder deze klep zou de hydraulische cilinder door olielekkage afdrijven, waardoor de precisie teniet zou worden gedaan. De pilot-release maakt een gecontroleerde beweging mogelijk wanneer de machinecyclus wordt hervat.
Spuitgietmachines vertrouwen op deze kleppen om de matrijsklemdruk constant te houden tijdens de afkoelfase. Elke drukval zou defecte onderdelen veroorzaken. De Z2S 10 vergrendelt de klemcilinder stevig terwijl er minimale stuurdruk wordt gebruikt voor het ontgrendelen tussen cycli.
Hydraulische persen hebben een nauwkeurige positiebepaling nodig tijdens meerstapsvormbewerkingen. De terugslagklep-sandwichplaat Z2S 10 voorkomt dat de ram tussen de persslagen naar beneden kruipt. Dit verbetert de kwaliteit van de onderdelen en de veiligheid van de operator door onverwachte bewegingen te elimineren.
Materiaaltransportapparatuur zoals vorkheftrucks gebruiken deze kleppen om te voorkomen dat de lading valt als hydraulische leidingen defect raken. Het voorgestuurde ontwerp maakt normaal heffen en dalen mogelijk en biedt tegelijkertijd een veiligheidsvergrendeling in de richting van het vasthouden van de last.
Bestelcodes en varianten
Bosch Rexroth hanteert voor de Z2S 10-serie een specifiek codesysteem. Het basisformaat is Z2S 10, gevolgd door letters en cijfers die de specifieke kenmerken aangeven. Een blanco positie betekent dat beide poorten A en B een blokkeerfunctie hebben. De letter A betekent alleen poort A-blokken, terwijl B alleen poort B-blokken betekent.
Het getal daarachter geeft de kraakdruk aan: 1 voor 1,5 bar, 2 voor 3 bar, 3 voor 6 bar en 4 voor 10 bar. Dan komt 3X met de componentenserie. De letter V verschijnt wanneer FKM-afdichtingen de standaard NBR-afdichtingen vervangen. Extra codes zoals SO14, SO40, SO41 of SO60 geven speciale functies aan, zoals slagbegrenzing of externe besturingspoorten.
Een gebruikelijk onderdeelnummer is R900407394 voor de standaard versie met dubbele poort en een kraakdruk van 1,5 bar. De A-versie met één poort draagt nummer R900407424. Wanneer u FKM-afdichtingen voor biologisch afbreekbare olie nodig heeft, zoekt u naar onderdeelnummers zoals R900407439.
Vloeistofcompatibiliteit en onderhoud
De terugslagklep-sandwichplaat Z2S 10 werkt met de meeste hydraulische vloeistoffen. Standaardversies kunnen probleemloos omgaan met minerale oliën zoals HL, HLP en HVLP. Het viscositeitsbereik loopt van 2,8 tot 500 vierkante millimeter per seconde en omvat alles van dunne hydraulische vloeistoffen tot dikke oliën in koude omstandigheden.
Biologisch afbreekbare vloeistoffen vereisen aandacht voor het afdichtingsmateriaal. HFC-vloeistoffen werken met NBR-afdichtingen, maar HETG- en HFDU-oliën hebben FKM-afdichtingen nodig om slijtage te voorkomen. Het gebruik van het verkeerde afdichtingsmateriaal leidt tot zwelling, verharding of barsten, wat lekkage en vervuiling veroorzaakt.
Regelmatig onderhoud omvat het controleren van de reinheid van de hydraulische vloeistof en het vervangen van filterelementen voordat ze worden omzeild. Verontreiniging komt tot uiting in de vorm van een trage reactie van de klep of het niet loslaten ervan als er stuurdruk wordt uitgeoefend. Door oliemonsters te nemen en deze te analyseren volgens de ISO 4406-normen, worden problemen vroegtijdig onderkend.
De vervangingsintervallen van afdichtingen zijn afhankelijk van de bedrijfsomstandigheden. Gebruik bij hoge temperaturen of agressieve vloeistoffen verkorten de levensduur van de afdichting. Wanneer u de klep opnieuw opbouwt, moet u het afdichtingsmateriaal afstemmen op uw vloeistoftype en alle interne onderdelen inspecteren op slijtage of schade.
Alternatieve oplossingen vergelijken
Andere fabrikanten bieden voorgestuurde terugslagkleppen aan, maar het Z2S 10-sandwichplaatontwerp heeft voordelen. De CVS-serie van Parker biedt een soortgelijke functie met een hogere stroomcapaciteit tot 150 liter per minuut, maar mist de functie voor het vooraf openen die de drukovergangen in de Z2S 10 verzacht. De PVG-serie van Eaton maakt gebruik van compactere afmetingen, maar biedt minder kraakdrukopties.

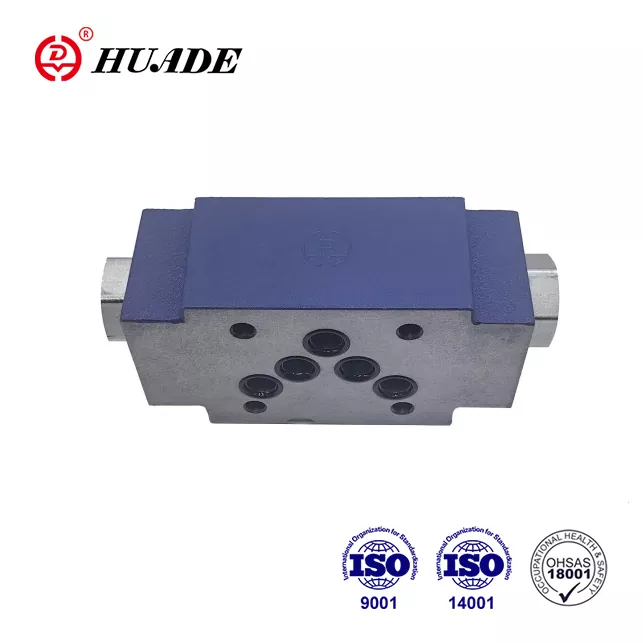

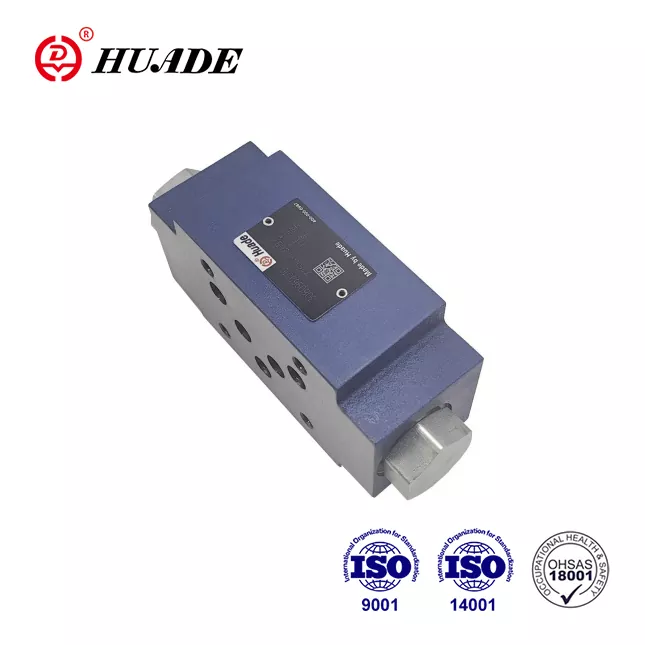

Sommige Aziatische fabrikanten zoals Huade produceren Z2S 10-compatibele kleppen tegen lagere prijzen. Deze werken adequaat in minder veeleisende toepassingen, maar komen mogelijk niet overeen met de duurzaamheid van Bosch Rexroth in zware omstandigheden of met vervuilde olie. De metallurgie en afdichtingskwaliteit in originele uitrusting blijken over het algemeen beter tijdens een lange levensduur.
Eenvoudige terugslagkleppen zonder pilotbediening kosten minder en zijn compacter te monteren. Ze kunnen echter niet zorgen voor een gecontroleerde vrijlating van opgesloten druk. Deze beperking maakt ze ongeschikt voor toepassingen waarbij u de actuator onder controle in beide richtingen moet bewegen.
Vereisten voor stuurdruk
Als u de behoeften aan stuurdruk begrijpt, kunt u betrouwbare circuits ontwerpen. De terugslagklep-sandwichplaat Z2S 10 heeft slechts ongeveer 1,5 tot 10 bar nodig bij de stuurpoort om volledig te openen, afhankelijk van de hoofddruk en debiet. Deze lage vereiste betekent dat u vaak de stuurdruk van bestaande regelkleppen kunt aftappen zonder boostercircuits toe te voegen.
De regelopeningsverhouding van ongeveer 1 op 11,5 tussen het pilootgebied en het hoofdschotelgebied zorgt voor deze gunstige drukvermenigvuldiging. Kleine stuurkrachten zorgen voor grote openingskrachten op de kogelzitting. Deze efficiëntie vermindert het energieverbruik en de warmteontwikkeling in uw systeem.
Wanneer de stuurdruk onder de drempel daalt, sluit de klep onmiddellijk. Door de veerkracht wordt de bal stevig tegen zijn zitting gedrukt. Deze snelle sluiting voorkomt terugstroming, maar kan drukpieken veroorzaken als het circuit geen goede schokabsorptie heeft. Het toevoegen van kleine accumulatoren of restrictiekleppen dempt deze transiënten.
Overwegingen bij systeemintegratie
Het integreren van de terugslagklep-sandwichplaat Z2S 10 in uw hydraulisch circuit vergt planning. De klep moet zich tussen de directionele regelklep en de actuator bevinden op de poort die u wilt vergrendelen. Stuurleidingen worden aangesloten op de tegenoverliggende werkpoort van de richtingsklep, zodat de stuurdruk automatisch arriveert wanneer u van richting verandert.
Tankaansluitingen voor de afwatering van de regelspoel zijn belangrijk. Versie SO60 biedt een aparte T-poort voor het aftappen van het stuurgedeelte naar de tank, waardoor drukopbouw wordt voorkomen die de werking van de klep zou kunnen verstoren. Standaardversies voeren intern water af via het hoofdcircuit, wat in de meeste toepassingen prima werkt, maar problemen kan veroorzaken in gespecialiseerde circuits.
Wanneer u meerdere Z2S 10-kleppen in één systeem gebruikt, heeft elke klep zijn eigen stuursignaal nodig. Het onderling verbinden van pilotpoorten kan onverwachte interacties veroorzaken waarbij het openen van de ene klep een andere klep beïnvloedt. Houd de stuurcircuits onafhankelijk, tenzij u specifiek ontwerpt voor gecombineerd gebruik.
Veelvoorkomende problemen oplossen
Wanneer de keerklep-sandwichplaat Z2S 10 niet goed blokkeert, is vervuiling de gebruikelijke boosdoener. Vuildeeltjes komen tussen de kogel en de zitting terecht, waardoor een lekpad ontstaat. Door het systeem door te spoelen en de filtratie te verbeteren, worden de meeste gevallen opgelost. Als de lekkage na het reinigen aanhoudt, is de stoel mogelijk beschadigd en moet deze worden vervangen.
Als het niet lukt om met stuurdruk te openen, betekent dit vaak dat de bedieningsspoel vastzit. Dit gebeurt wanneer vernis zich ophoopt door oververhitte olie of wanneer watervervuiling corrosie veroorzaakt. Door de klep te demonteren en schoon te maken, wordt de werking hersteld, maar u moet ook de oorzaak van de toestand van uw hydraulische vloeistof aanpakken.
Overmatig geluid tijdens het openen wijst meestal op cavitatie of snelle drukveranderingen. De pre-openingsfunctie voorkomt dit normaal gesproken, dus geluid suggereert een versie die niet vooraf wordt geopend of versleten interne onderdelen die de openingsvolgorde vertragen. Het controleren van de versie en het inspecteren op slijtage helpt bij het identificeren van de benodigde reparatie.
Een trage reactie op stuursignalen kan wijzen op een lage stuurdruk of interne lekkage rond de bedieningsspoel. Het meten van de stuurdruk bij de klepinlaat bevestigt of uw circuit voldoende signaal levert. Interne lekkage vereist een herbouw van de klep met nieuwe afdichtingen en inspectie van de toestand van de spoelboring.
Kosten en beschikbaarheid
De prijzen voor de terugslagklep-sandwichplaat Z2S 10 variëren per regio en leverancier. Originele Bosch Rexroth-kleppen via geautoriseerde distributeurs in Groot-Brittannië kosten ongeveer £ 605 exclusief btw voor standaardversies. Prijzen in andere regio's verschillen op basis van lokale distributienetwerken en invoerrechten.
Alternatieve leveranciers en compatibele producten kosten minder. In Azië geproduceerde equivalenten kunnen 30 tot 50 procent onder de prijs van Bosch liggen, terwijl ze een redelijke kwaliteit behouden voor minder kritische toepassingen. Kopen via industriële aanbodplatforms zoals MISUMI of algemene marktplaatsen zoals eBay levert soms kortingen op, hoewel het verifiëren van de authenticiteit belangrijk wordt.
De levertijden zijn afhankelijk van het feit of distributeurs de specifieke versie die u nodig heeft op voorraad hebben. Veel voorkomende varianten, zoals de versie met dubbele poort van 1,5 bar, worden snel uit voorraad verzonden. Voor ongebruikelijke configuraties met speciale opties kunnen fabrieksorders met een levertijd van enkele weken nodig zijn. Door vooruit te plannen en reserveonderdelen voor kritieke machines te onderhouden, voorkomt u kostbare stilstand.
Milieu- en toekomstige trends
Hydraulische apparatuur maakt steeds vaker gebruik van biologisch afbreekbare vloeistoffen om de impact op het milieu door lekkages en lekkages te verminderen. De terugslagklep-sandwichplaat Z2S 10 past zich aan deze trend aan via FKM-afdichtingsopties die compatibel zijn met HETG en andere biogebaseerde vloeistoffen. Dankzij deze compatibiliteit kunt u upgraden naar milieuvriendelijke hydrauliek zonder al uw kleppen te hoeven vervangen.
Strengere emissievoorschriften zorgen voor een betere afdichting in hydraulische systemen. Nulekkageblokkering in de Z2S 10 helpt machines aan deze normen te voldoen. Apparatuur die in gevoelige omgevingen zoals voedselverwerking of cleanrooms wordt gebruikt, profiteert vooral van de betrouwbare afdichting die deze klep biedt.
Toekomstige ontwikkelingen kunnen elektronische monitoring van hydraulische kleppen met zich meebrengen. Sensoren die de stuurdruk, het debiet of de kleppositie detecteren, kunnen worden geïntegreerd met machinebesturingssystemen. Hoewel het basisontwerp van de Z2S 10 puur mechanisch blijft, zouden deze toevoegingen voorspellend onderhoud en betere systeemoptimalisatie mogelijk maken.
De juiste keuze maken
Het selecteren van de terugslagklep-sandwichplaat Z2S 10 is zinvol als u betrouwbare drukbehoud in een compact pakket nodig heeft. De sandwichplaatmontage bespaart ruimte en vermindert potentiële lekpunten in vergelijking met inline-klepinstallaties. Pilot-bediening zorgt voor een gecontroleerde vrijgave zonder ingewikkelde extra schakelingen.
Houd bij het bestellen rekening met uw drukniveaus, stroomvereisten en vloeistoftype. Stem de kraakdruk af op de behoeften van uw systeem, waarbij u balanceert tussen een lage weerstand in de vrije stroming en voldoende voorspanning voor een stevige zitting. Kies FKM-afdichtingen als u iets anders dan minerale olie gebruikt om een lange levensduur van de afdichtingen te garanderen.
De Z2S 10 werkt het beste in systemen met een goede vloeistofzuiverheid en regelmatig onderhoud. Als uw bedrijf neigt naar verwaarloosd onderhoud of zeer vuile omstandigheden, kan de klep betrouwbaarheidsproblemen ondervinden. In die gevallen zouden robuustere ontwerpen met grotere spelingen beter kunnen dienen, ondanks hun hogere lekpercentages.
Voor de meeste industriële hydraulische toepassingen die positiebehoud en gecontroleerde vrijgave vereisen, levert de terugslagklep-sandwichplaat Z2S 10 betrouwbare prestaties tegen redelijke kosten. Zijn lange staat van dienst en brede beschikbaarheid maken het een veilige keuze voor zowel nieuwe ontwerpen als vervangingstoepassingen.
