Wanneer u met hydraulische systemen werkt, is het van groter belang dat de vloeistof in de goede richting stroomt dan u zou denken. De Z1S-sandwichplaat met terugslagklep van Bosch Rexroth doet precies dat: hij laat vloeistof de ene kant op stromen en voorkomt dat deze achteruit gaat. Deze eenvoudige klus is van cruciaal belang voor alles, van fabrieksmachines tot bouwmachines.
Wat de Z1S-sandwichplaat met terugslagklep anders maakt
De Z1S-sandwichplaat met terugslagklep dankt zijn naam aan de manier waarop deze wordt geïnstalleerd. In plaats van te zijn verbonden met slangen en fittingen, zit het als een sandwichlaag tussen andere componenten. Dit ontwerp bespaart ruimte en vermindert het aantal aansluitpunten waar lekkages kunnen optreden. De klep maakt gebruik van een veerbelast schotelmechanisme dat goed sluit tegen tegenstroom, waardoor er vrijwel geen lekkage ontstaat, zelfs wanneer de druk 350 bar bereikt.
Het ontwerp van de sandwichplaat met terugslagklep werkt goed in krappe ruimtes. Machinebouwers stapelen vaak meerdere Z1S-units verticaal in hydraulische spruitstukken, waardoor complexe regelcircuits ontstaan zonder omvangrijke externe leidingen toe te voegen. Deze modulaire aanpak volgt de ISO 4401-normen, wat betekent dat de Z1S-sandwichplaat met terugslagklep past op componenten van verschillende fabrikanten.
Hoe de Z1S-sandwichplaat met terugslagklep werkt
In elke Z1S-sandwichplaat met terugslagklep zit een schotel (meestal gemaakt van hoogwaardig plastic) die door een veer tegen de zitting wordt gehouden. Wanneer de vloeistofdruk vanuit de voorwaartse richting de kraakdrukdrempel bereikt, gaat de schotel omhoog en stroomt er vloeistof doorheen. Op het moment dat de druk daalt of omkeert, duwt de veer de schotel weer naar beneden, waardoor de doorgang wordt afgesloten.
De Z1S-serie biedt verschillende kraakdrukken: opties van 0,5, 1,5, 3 en 5 bar. Lagere kraakdrukken werken beter in systemen waar u minimale weerstand wilt, terwijl hogere instellingen onbedoeld openen door drukpieken voorkomen. De configuratie met sandwichplaat met terugslagklep kan stromen tot 40 liter per minuut verwerken in modellen van maat 6 en 100 liter per minuut in varianten van maat 10.
De juiste Z1S-sandwichplaat met terugslagklep kiezen
Bosch Rexroth maakt acht verschillende sluitfunctievarianten van de Z1S terugslagklep-sandwichplaat. Sommige blokkeren de stroom in één kanaal, terwijl andere tegelijkertijd twee kanalen verwerken. De meest voorkomende versieblokken lopen van poort A2 naar A1, maar er zijn opties voor vrijwel elke circuitconfiguratie.
De grootte is van belang bij het selecteren van uw terugslagklep-sandwichplaat. De maat 6 Z1S weegt ongeveer 0,8 kilogram en kan een druk tot 350 bar aan. Units van maat 10 zijn met 2,3 kilogram groter, maar kunnen een stroom van 100 liter per minuut aan. Beide versies werken met minerale hydraulische oliën en kunnen worden aangepast voor biologisch afbreekbare vloeistoffen als u compatibele afdichtingen kiest.
Het afdichtingsmateriaal heeft een aanzienlijke invloed op de prestaties. Standaard FKM-afdichtingen kunnen de meeste toepassingen goed aan, vooral wanneer de vloeistofsnelheid hoger is dan 4 meter per seconde. Voor lagere druk en langzamere stromingssituaties verminderen zachte NBR-afdichtingen de slijtage van de pasvlakken. Uw terugslagklep-sandwichplaat gaat langer mee als de afdichting geschikt is voor uw bedrijfsomstandigheden.
Uw Z1S terugslagklep-sandwichplaat installeren
Een juiste installatie bepaalt hoe goed uw Z1S-sandwichplaat met terugslagklep presteert. Het montageoppervlak moet vlak zijn binnen 0,01 millimeter per 100 millimeter en glad met een oppervlakteruwheid van niet meer dan 4 micrometer. Deze specificaties klinken misschien precies, maar ze voorkomen lekken die zich in de loop van de tijd kunnen ontwikkelen.
De sandwichplaat van de terugslagklep wordt met vier schroeven gemonteerd: M5 voor modellen van maat 6 of M6 voor modellen van maat 10. Koppel is hier van belang. Voor eenheden van maat 6 is 8 tot 10 newtonmeter nodig, terwijl voor maat 10 15,5 newtonmeter plus of min 10 procent nodig is. Het gebruik van schroeven met sterkteklasse 10.9 zorgt ervoor dat de montage ook onder trillingen veilig blijft.
U kunt de Z1S-sandwichplaat met terugslagklep in elke richting installeren. Het ontwerp is niet afhankelijk van de zwaartekracht om te kunnen functioneren. Zorg ervoor dat de blauwe plastic bus die bij sommige modellen wordt geleverd tijdens de montage beschermd blijft. Deze bus zorgt voor extra afdichting en mag niet worden beschadigd of verwijderd, tenzij u de hele klep vervangt.
Waar de Z1S-sandwichplaat met terugslagklep het beste werkt
Hydraulische persen zijn afhankelijk van sandwichplaten met terugslagkleppen om ladingen veilig vast te houden. Wanneer de pers tussen cycli pauzeert, voorkomt de Z1S dat vloeistof naar achteren stroomt, waardoor de persram naar beneden zou drijven. Deze lasthoudfunctie is van belang voor zowel de veiligheid als de precisie.
Werktuigmachines gebruiken de Z1S-sandwichplaat met terugslagklep in CNC-spindels en gereedschapswisselaars. Het compacte sandwichontwerp past in krappe ruimtes rond roterende componenten. Hogesnelheidscircuits in deze machines profiteren van de optionele metalen afdichting van de klep, die snelheden van meer dan 4 meter per seconde aankan zonder overmatige slijtage.
Mobiele apparatuur zoals graafmachines en kranen hebben onder uitdagende omstandigheden betrouwbare stroomregeling nodig. De Z1S-sandwichplaat met terugslagklep is bestand tegen de temperatuurschommelingen en trillingen die vaak voorkomen op bouwplaatsen. Schuine varianten van de terugslagklep-sandwichplaat helpen de vloeistofstroom efficiënt te geleiden in de krappe ruimtes van mobiele machines.
Onderhoud van uw Z1S terugslagklep-sandwichplaat
Schone hydraulische vloeistof zorgt ervoor dat de sandwichplaat van uw terugslagklep goed blijft werken. Bosch Rexroth specificeert ISO 4406-verontreinigingsklasse 20/18/15, waarvoor filtratie tot 20 micrometer vereist is. Vuile vloeistof zorgt ervoor dat de schotel vastloopt of voortijdig verslijt, wat leidt tot lekkage of niet meer sluiten.
Regelmatige inspecties moeten controleren op externe lekken rond het montageoppervlak en de drukval over de klep meten. Een toename van de drukval duidt vaak op een opbouw van verontreiniging binnenin. De Z1S-sandwichplaat met terugslagklep biedt geen reparatieopties ter plaatse: als de interne schotelconstructie defect raakt, vervangt u de hele eenheid.
De temperatuur heeft invloed op de prestaties van uw terugslagklep-sandwichplaat. De Z1S werkt van -20°C tot +80°C en voldoet aan de meeste temperatuurbereiken voor hydraulische vloeistoffen. De vloeistofviscositeit moet tussen 2,8 en 500 vierkante millimeter per seconde blijven. Buiten deze bereiken opent de klep mogelijk niet bij de gespecificeerde kraakdruk of kan er lekkage ontstaan.
Problemen oplossen met veelvoorkomende problemen met de Z1S-terugslagklep-sandwichplaat
Wanneer een sandwichplaat van een terugslagklep niet opengaat, veroorzaakt vervuiling meestal het probleem. Het doorspoelen van het systeem volgens de ISO-reinheidsnormen lost vaak vastzittende problemen op. Als het doorspoelen niet werkt, is de veer mogelijk vermoeid en moet deze worden vervangen, wat betekent dat de hele klep moet worden vervangen.
Overmatige lekkage via de sandwichplaat van uw Z1S-terugslagklep wijst doorgaans op versleten afdichtingen of het gebruik van vloeistof die niet compatibel is met het afdichtingsmateriaal. Controleer of u het juiste type hydraulische olie gebruikt en of de afdichtingen geschikt zijn voor uw toepassing. Biobased vloeistoffen vereisen andere afdichtingen dan standaard minerale oliën.
Een hoge drukval over de klep duidt erop dat u mogelijk de verkeerde kraakdruk hebt geselecteerd of dat vuil de doorstroming beperkt. De sandwichplaat van de terugslagklep moet een geleidelijke drukstijging vertonen met de stroomsnelheid. Een plotselinge sprong in de drukval duidt op een interne verstopping die vervanging van de klep vereist.
Lawaaierige werking komt vaak voort uit cavitatie – wanneer de vloeistofsnelheid te hoog wordt en er dampbellen ontstaan die met geweld instorten. Het toevoegen van stromingsdemping stroomopwaarts of het overschakelen naar een sandwichplaat met terugslagklep met metalen afdichtingen kan cavitatiegeluid verminderen. Soms elimineert het verhogen van de systeemdruk de omstandigheden die cavitatie veroorzaken.
Vergelijking van de Z1S terugslagklep-sandwichplaat met andere opties
Inline-terugslagkleppen kosten minder dan sandwichplaten, maar nemen meer ruimte in beslag en hebben extra slangaansluitingen nodig. De Z1S-sandwichplaat met terugslagklep kan rechtstreeks in uw kleppenstapel worden geïntegreerd, waardoor vier slanguiteinden en hun potentiële lekpunten worden geëlimineerd. Voor op het spruitstuk gemonteerde systemen is het sandwichontwerp zinvoller.
Pilot-bediende terugslagkleppen bieden mogelijkheden voor afstandsbediening die de Z1S-sandwichplaat met terugslagklep mist. Ze vereisen echter extra stuurleidingen en regelkleppen, wat de complexiteit vergroot die uw systeem misschien niet nodig heeft. Voor eenvoudige eenrichtingsstroomregeling biedt de direct bediende Z1S betrouwbare prestaties zonder extra componenten.

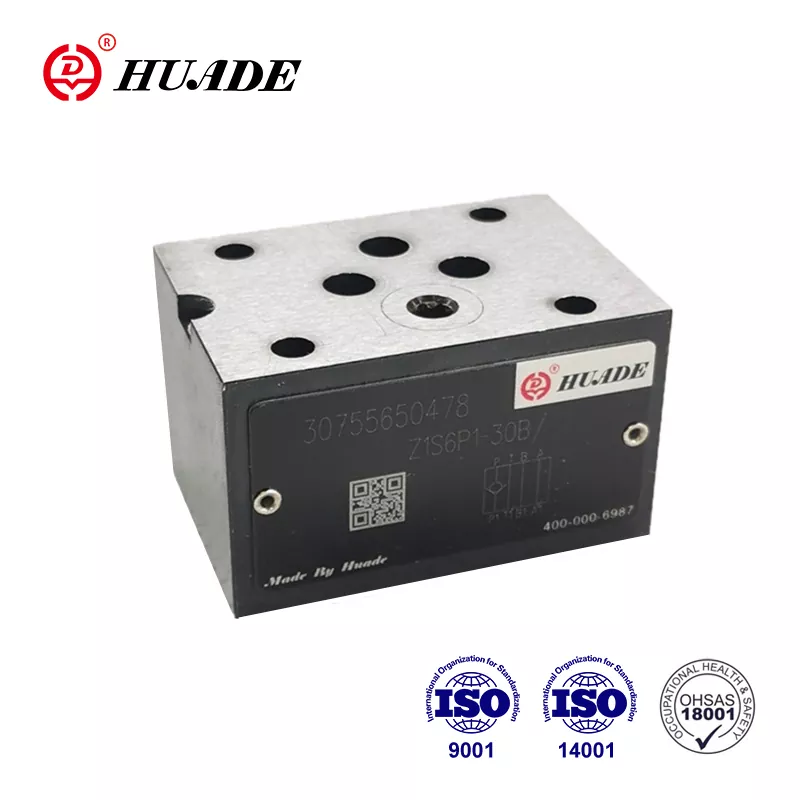

Alternatieve fabrikanten zoals Huade en Hengli produceren sandwichplaten met terugslagkleppen die compatibel zijn met de ISO 4401-normen. Deze opties kunnen 30 tot 50 procent goedkoper zijn dan originele Bosch Rexroth-units. De kwaliteit voldoet doorgaans aan de eisen voor niet-kritieke toepassingen, maar originele Z1S-kleppen bieden bewezen betrouwbaarheid in veeleisende omgevingen.
Haal het meeste uit uw Z1S-sandwichplaat met terugslagklep
De Z1S-sandwichplaat met terugslagklep zorgt voor een betrouwbare eenrichtingsstroomregeling wanneer u de klep aanpast aan uw toepassing. Het kiezen van de juiste kraakdruk, afdichtingstype en maat zorgt voor optimale prestaties. Een juiste installatie met het juiste koppel en de juiste voorbereiding van het oppervlak voorkomt lekkages. Door de vloeistof schoon te houden en binnen de temperatuurgrenzen te blijven, wordt de levensduur verlengd.
Deze sandwichplaat met terugslagklep werkt in systemen variërend van 0,5 bar tot 350 bar druk en verwerkt minerale oliën of biologisch afbreekbare vloeistoffen met geschikte afdichtingen. De compacte sandwichmontage vermindert de benodigde ruimte en zorgt voor een lekvrije werking. Of u nu een nieuw hydraulisch systeem ontwerpt of een bestaand systeem upgradet, de Z1S terugslagklep-sandwichplaat biedt een beproefde oplossing voor directionele stroomregeling.
Voor gedetailleerde specificaties en bestelinformatie biedt Bosch Rexroth uitgebreide datasheets via hun distributeurs. Door de tijd te nemen om deze documenten door te nemen, kunt u de exacte variant van de Z1S-terugslagklep-sandwichplaat selecteren die uw toepassing vereist.
