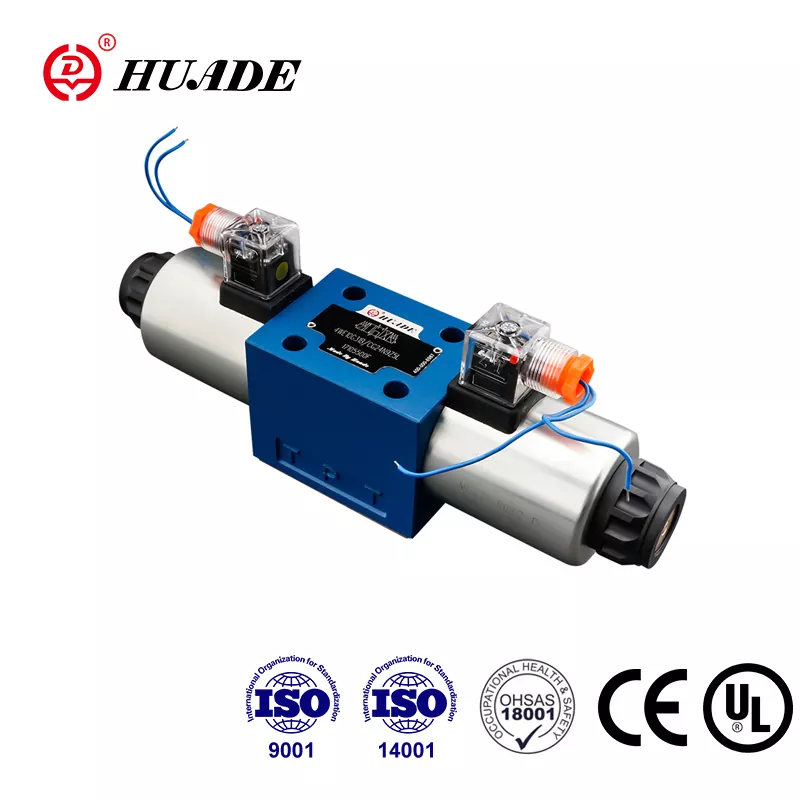

Wanneer u met hydraulische systemen werkt, heeft u componenten nodig die gewoon werken, dag in dag uit, ploegendienst na ploegendienst. De4WE10 directionele regelklepheeft juist om die reden zijn reputatie verdiend in fabrieken over de hele wereld. Deze directionele regelklep is niet de chicste technologie die er is, maar de 4WE10 voert de essentiële taak van het regelen van de hydraulische vloeistofstroom met opmerkelijke consistentie uit.
De4WE10-klepwerkt volgens een eenvoudig principe. Een elektromagnetische spoel duwt een spoel in het kleplichaam, waardoor de doorgangen voor hydraulische olie worden geopend en gesloten. Wanneer u de spoel bekrachtigt, beweegt de spoel. Wanneer u de stroom uitschakelt, brengt een veer deze terug naar zijn oorspronkelijke positie. Het ontwerp van de 4WE10 is direct werkend, wat betekent dat er geen pilotfase of complex mechanisme is tussen het elektrische signaal en de mechanische beweging.
De NG10-standaard van de 4WE10 begrijpen
De4WE10 directionele regelklepvolgt de zogenaamde NG10-montagenorm, ook bekend als CETOP 5 of ISO 4401-05. Deze standaardisatie is belangrijker dan je zou denken voor directionele regelkleppen. Dit betekent dat u een 4WE10 van de ene fabrikant kunt vervangen door een gelijkwaardige directionele regelklep van een andere, zonder dat u uw montageplaat opnieuw hoeft te ontwerpen of uw systeem opnieuw hoeft te pompen. Voor onderhoudsteams en apparatuurontwerpers vermindert deze uitwisselbaarheid van de 4WE10 de kopzorgen en kosten.

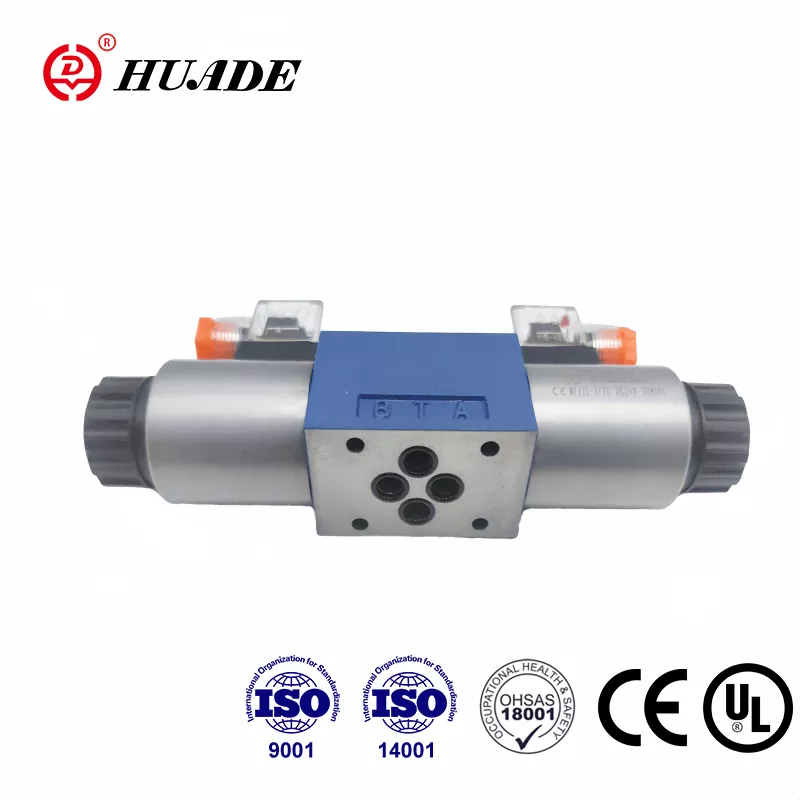

De4WE10-klepwordt aangesloten via vier hoofdpoorten: P voor drukinlaat, A en B voor de twee werkpoorten die op uw actuatoren zijn aangesloten, en T voor de retourleiding terug naar de tank. Deze vierwegconfiguratie geeft de 4WE10 controle over bidirectionele bewegingen. Daarom vindt u deze directionele regelkleppen die cilinders besturen die moeten uitschuiven en intrekken.
Technische mogelijkheden van de 4WE10 directionele regelklep
De4WE10kan een druk tot 315-350 bar aan, afhankelijk van het specifieke model, wat zich vertaalt naar ongeveer 4.569 PSI. Dat is genoeg voor de meeste industriële machines zonder zich op extreem zwaar terrein te begeven. Het nominale debiet van de 4WE10 bedraagt 120 liter per minuut, hoewel deze directionele regelklep indien nodig tot 160 liter per minuut kan duwen. Ter referentie: 120 liter per minuut komt overeen met ongeveer 31,7 gallon per minuut.
Deze cijfers bepalen waar de4WE10-kleppast in uw systeem. Als u consequent hogere stromen door uw directionele regelklep laat lopen, zult u drukdalingen gaan zien die warmte genereren en energie verspillen. De relatie tussen debiet en drukval in de 4WE10 is niet lineair; het volgt een kwadratische wet, wat betekent dat een verdubbeling van het debiet je drukverlies verviervoudigt. Bij een nominale snelheid van 120 liter per minuut zal uw 4WE10 directionele regelklep een drukval van ongeveer 12 bar vertonen, wat neerkomt op energie die in warmte verandert in plaats van in nuttig werk.
4WE10 Spoeltypes en hun toepassingen
De4WE10-klepwordt geleverd in verschillende spoelconfiguraties, geïdentificeerd door letters als D, E, G en H. Elke letter definieert wat er gebeurt met de vloeistofpaden wanneer de directionele regelklep in de middenpositie staat, en het kiezen van de juiste 4WE10-configuratie is van belang voor hoe uw machine zich gedraagt.
De4WE10 H-spoelblokkeert alle poorten in de middenpositie. Hierdoor ontstaat een hydraulisch slot dat uw cilinder precies op zijn plaats houdt, ook onder belasting. U zou deze 4WE10-configuratie gebruiken als de nauwkeurigheid van de positionering belangrijk is, zoals het gesloten houden van een klem terwijl er wordt gelast. Het nadeel is dat elke thermische uitzetting van opgevangen olie de druk in uw directionele regelklep kan doen stijgen, dus daar moet u in uw ontwerp rekening mee houden.
De4WE10 G-spoelverbindt de drukpoort rechtstreeks met de tank in de middenpositie. Deze directionele regelklepconfiguratie ontlast uw pomp, waardoor de systeemdruk tot bijna nul daalt terwijl de 4WE10 inactief is. Het is gebruikelijk bij perstoepassingen waarbij de machine tussen cycli wacht. Uw pomp draait, maar vecht niet tegen hoge druk via de 4WE10-klep, die energie bespaart en de warmte vermindert.
De4WE10 E-spoelblokkeert de drukpoort maar verbindt de werkpoorten met de tank. Hierdoor kan opgesloten druk uit uw actuatoren wegvloeien, terwijl nieuwe stroom uit de pomp via de directionele regelklep wordt voorkomen. Dit is handig als u de restdruk moet aflaten voordat de volgende cyclus op uw 4WE10-systeem begint.
Verschillende toepassingen vereisen verschillend gedrag, en de gestandaardiseerde lettercodes maken het gemakkelijker om precies te specificeren welke 4WE10 directionele regelklep u nodig heeft, zonder lange technische beschrijvingen.
Uw 4WE10 directionele regelklep installeren
Het monteren van de4WE10is eenvoudig, maar je moet op een paar details letten. De directionele regelklep kan in elke richting worden gemonteerd, maar voor onderhoudsgemak moet u er rekening mee houden waar de elektrische aansluitingen op uw 4WE10 terechtkomen. De spoelen zijn verwijderbaar en kunnen 360 graden rond hun as draaien, wat handig is als u te maken heeft met krappe ruimtes in uw 4WE10-installatie.
Een vaak over het hoofd gezien detail bij de4WE10-klepis de retourleidingdruk. Terwijl de hoofdpoorten 350 bar aankunnen, moet de tankpoort op uw directionele regelklep onder de 160 bar blijven. Als u meerdere 4WE10-units gebruikt die een gemeenschappelijke retourleiding delen, kunnen drukpieken van één richtingsregelklep andere beïnvloeden. De tegendruk kan zelfs ongewenste spoelbewegingen in uw 4WE10 veroorzaken. Het gebruik van individuele terugslagkleppen op elke 4WE10-retourleiding of het zorgen voor voldoende leidingafmetingen voorkomt dit probleem.
De4WE10 directionele regelklepbevat voorzieningen voor handmatige overbrugging, waardoor u deze met de hand kunt bedienen tijdens inbedrijfstelling of probleemoplossing. Deze functie op de 4WE10 heeft een druklimiet van 50 bar op de tankpoort. Het is niet ontworpen als veiligheidsfunctie of voor de reguliere bediening van uw directionele regelklep, maar alleen als onderhoudshulpmiddel.
4WE10 Elektrische specificaties
Meest4WE10 directionele regelkleppenwerkt op 24 V DC, maar er zijn 4WE10-versies voor 12 V, 48 V, 110 V AC en 220 V AC, afhankelijk van de normen van uw instelling. De 4WE10-spoel wordt aangesloten via een elektrische connector volgens DIN EN 175301-803, die een soort industriestandaard is geworden voor industriële directionele regelkleppen. Veel 4WE10-versies bevatten een LED-indicator die oplicht wanneer de spoel wordt bekrachtigd, waardoor u snel visuele bevestiging krijgt zonder dat u een multimeter nodig hebt.
De4WE10'sHet ontwerp van de spoel maakt gebruik van een natte pin-constructie, wat betekent dat deze in direct contact staat met de hydraulische olie die door de directionele regelklep stroomt. Dit oliecontact in de 4WE10 doet verschillende nuttige dingen. Het koelt de spoel af en voorkomt thermische overbelasting in uw directionele regelklep. Het dempt mechanische trillingen en geluiden, waardoor de werking van de 4WE10 stil blijft. En het zorgt voor smering die de levensduur van de spoel op uw directionele regelklep verlengt. Het nadeel is dat als je een spoelstoring hebt op je 4WE10, je dat gedeelte van het systeem moet leegmaken of isoleren voordat je het vervangt, hoewel het verwijderbare ontwerp dit proces relatief snel maakt voor de directionele regelklep.
Vloeistofvereisten voor de 4WE10-klep
De4WE10 directionele regelklepverwacht hydraulische olie op minerale basis met een viscositeit van ongeveer 37 mm²/s bij 55°C. De 4WE10 tolereert een breed bereik van 2,8 tot 380 mm²/s, maar als hij in de extreme omstandigheden werkt, heeft dit invloed op de prestaties van uw directionele regelklep. Zeer dunne olie vergroot de interne lekkage in de 4WE10, terwijl dikke olie de responstijd vertraagt en de drukval via de directionele regelklep vergroot.
Contaminatiebeheersing is van groot belang voor4WE10-klepleven. De aanbeveling voor directionele regelkleppen is een ISO 4406-zuiverheid van 20/18/15 of beter, met filtratie op 10-16 micron. Dat klinkt misschien overdreven precies, maar de speling tussen de spoel en de boring in uw 4WE10 bedraagt 5-25 micron, afhankelijk van het ontwerp van de directionele regelklep. Deeltjes in dat formaat werken als schuurpapier en slijten de precisieoppervlakken in uw 4WE10 die elke poort van de andere afsluiten.
Harde deeltjes veroorzaken krassen die de lekkage in uw apparaat na verloop van tijd vergroten4WE10 directionele regelklep. Zachte verontreinigingen en water kunnen corrosie bevorderen of slibafzettingen vormen. Hoe dan ook, de prestaties van uw 4WE10-klep gaan achteruit. In echt vuile systemen zie je mogelijk dat de 4WE10-spoel blijft steken op de plek waar hij weigert soepel te bewegen of traag terugkeert naar de middenpositie van de directionele regelklep.
4WE10 Drukval en systeemefficiëntie
Als u de drukval begrijpt, kunt u efficiëntere systemen ontwerpen met de4WE10-klep. Bij 60 liter per minuut zakt uw stuurventiel zo’n 3 bar. Bij 100 liter per minuut springt dat via de 4WE10 naar 8 bar. Bij maximaal 120 liter per minuut verlies je 12 bar over de richtingsregelklep.
Elke bar drukval bij een bepaald debiet vertegenwoordigt het vermogen dat in uw lichaam wordt omgezet in warmte4WE10. De formule is eenvoudig: vermogensverlies is gelijk aan debiet maal drukval. Bij 100 liter per minuut en een daling van 8 bar door uw richtingsregelklep is dat ongeveer 1,3 kilowatt aan warmte. Uw systeem moet de door de 4WE10 gegenereerde warmte afvoeren, hetzij via een koeler, hetzij door hogere olietemperaturen te accepteren.
Voor systemen waarbij efficiëntie belangrijk is, moet het debiet door de stroom onder de 80 liter per minuut worden gehouden4WE10 directionele regelklepgeeft u een beter evenwicht tussen klepgrootte en warmteontwikkeling. Als u hogere stromen nodig heeft dan de 4WE10 efficiënt aankan, overweeg dan een groter formaat of gebruik meerdere directionele regelkleppen parallel.
4WE10 Schakeltijd en respons
De4WE10-klepschakelt doorgaans binnen 70-120 milliseconden, wat snel genoeg is voor de meeste industriële toepassingen, maar niet onmiddellijk. Interne dempingsfuncties in de directionele regelklep verzachten de overgang en voorkomen hydraulische schokken die componenten kunnen beschadigen of geluid kunnen veroorzaken. In de 4WE10-spoel zijn kleine openingen en kamers ontworpen die de oliestroom meten tijdens het schakelevenement.
Sommige4WE10 directionele regelklepmodellen zijn voorzien van externe stelschroeven waarmee u de schakelsnelheid kunt afstemmen. Dit wordt handig wanneer meerdere 4WE10-units gemeenschappelijke lijnen delen, waardoor u hun schakeltijden kunt spreiden om druktransiënten in uw richtingregelklepsysteem te voorkomen.
Veel voorkomende toepassingen voor de 4WE10 directionele regelklep
Je zult vinden4WE10 kleppenin industriële omgevingen. Werktuigmachinetoepassingen maken gebruik van de 4WE10 directionele regelklep voor het spannen van werkstukken, waarbij een cilinder krachtig moet worden uitgeschoven en in positie moet worden gehouden tijdens het snijden. Spuitgietmachines gebruiken de 4WE10 om kleppennen te regelen die de plasticstroom regelen. Geautomatiseerde assemblagelijnen gebruiken deze directionele regelkleppen in pick-and-place-robots voor discrete positioneringsbewegingen.
De4WE10blinkt uit in discrete controle: ga naar positie A, stop, ga naar positie B, stop. Deze directionele regelklep kan de proportionele regeling niet goed verwerken, omdat deze open of gesloten is en er niets daartussenin is. Als u een variabele snelheidsregeling of nauwkeurige debietregeling nodig heeft die verder gaat dan wat de 4WE10 biedt, kunt u in plaats daarvan overstappen op een proportioneel directioneel regelventiel uit de 4WRPE-serie.
Onderhoud van uw 4WE10-klep
De4WE10'sHet verwijderbare spoelontwerp vereenvoudigt het onderhoud van deze directionele regelklep. Wanneer een spoel van uw 4WE10 defect raakt, kunt u deze vervangen zonder het hydraulische systeem te openen. Koppel de stekker los, draai de borgmoer los, trek de oude spoel eruit en installeer de nieuwe op uw directionele regelklep. De 4WE10-spoel kan draaien tijdens de installatie, zodat u de elektrische connector kunt plaatsen waar dit het handigst is.
Interne spoelslijtage in de4WE10 directionele regelklepveroorzaakt uiteindelijk meer lekkage en een trage reactie. Het kan zijn dat u merkt dat een cilinder langzaam afdrijft terwijl hij op zijn plaats zou moeten blijven, of dat de schakeltijd op uw 4WE10 toeneemt. Op dat moment overweegt u ofwel de directionele regelklep opnieuw op te bouwen met nieuwe afdichtingen en mogelijk een nieuwe spoel, of uw 4WE10 volledig te vervangen. De economische berekening is afhankelijk van uw arbeidskosten versus de klepprijs.
Verontreinigingsgerelateerd vastplakken in de4WE10komt tot uiting in een onderbroken werking of volledig mislukken van het schakelen. Soms kunt u de functie van uw directionele regelklep herstellen door het systeem door te spoelen en de filters te vervangen, maar als er krassen zijn opgetreden op de 4WE10-spoel of boring, heeft u vervangende onderdelen voor de directionele regelklep nodig.
Uw 4WE10 directionele regelklep aanschaffen
Bosch Rexroth heeft de4WE10ontwerp en biedt de grootste verscheidenheid aan directionele regelkleppen met 53 verschillende spoelconfiguraties. Hun 4WE10-kleppen dienen als referentiestandaard voor directionele regelkleppen. Hydac, Parker, Eaton Vickers en Argo Hytos produceren allemaal compatibele 4WE10-versies die op dezelfde interface worden gemonteerd. Chinese fabrikanten zoals CML en Huade produceren kostenconcurrerende 4WE10-alternatieven die de montagenorm voor directionele regelkleppen handhaven.
Prijzen voor de4WE10 directionele regelklepvarieert van ongeveer $ 18 tot $ 38 per eenheid, afhankelijk van de hoeveelheid, specificaties en leverancier. Minimale bestelhoeveelheden voor 4WE10-eenheden variëren van enkele stuks tot 50 of meer, waarbij grotere bestellingen lagere eenheidsprijzen opleveren. De levertijden bedragen doorgaans 10-15 dagen voor standaard 4WE10-configuraties.
De standaardisatie betekent dat u kunt sourcen4WE10 directionele regelkleppenvan meerdere leveranciers en behoud de uitwisselbaarheid. Voor kritische toepassingen kunt u 4WE10-kleppen van twee verschillende fabrikanten op voorraad hebben, zodat u voor uw directionele regelkleppen nooit afhankelijk bent van één enkele toeleveringsketen.
Beperkingen van de 4WE10 en wanneer alternatieven moeten worden overwogen
De4WE10 directionele regelklepgaat goed om met de ontworpen rol, maar heeft duidelijke beperkingen. Het binaire karakter van de regeling van de 4WE10 betekent dat deze directionele regelklep niet geschikt is voor toepassingen die variabele snelheid of zachte starts vereisen. De drukval bij een hoog debiet maakt de 4WE10 inefficiënt voor continu gebruik met een hoog debiet. De interne lekkage die inherent is aan het 4WE10-spoelontwerp betekent dat deze directionele regelklep de druk niet voor onbepaalde tijd zal vasthouden in configuraties met een gesloten centrum.
Als u proportionele controle nodig heeft die verder gaat dan wat de4WE10aanbiedingen, kijk eens naar directionele regelkleppen met geïntegreerde elektronica en proportionele elektromagneten. Als u een zeer lage lekkage nodig heeft, overweeg dan schotelkleppen in plaats van de 4WE10. Als u werkt met debieten die aanzienlijk hoger zijn dan 120 liter per minuut, is de volgende maat groter (NG16 of NG25) zinvoller dan de 4WE10 directionele regelklep.
De4WE10De technologie is volwassen, wat betekent dat u geen dramatische verbeteringen zult zien in de basisprestaties van de 4WE10. De innovatie op het gebied van de hydrauliek heeft zich ontwikkeld in de richting van proportionele en slimme directionele regelkleppen met geïntegreerde diagnostiek. De 4WE10 blijft relevant voor toepassingen waarbij de mogelijkheden overeenkomen met de vereisten en waar bewezen, gestandaardiseerde directionele regelkleptechnologie zwaarder weegt dan de voordelen van nieuwere benaderingen.
De juiste 4WE10-configuratie selecteren
Het kiezen van een4WE10 directionele regelklepvereist dat uw systeemparameters overeenkomen met de mogelijkheden van de klep. Bereken het vereiste debiet en zorg ervoor dat dit onder de 80-100 liter per minuut blijft voor efficiëntie met de 4WE10. Controleer of uw druk binnen de limiet van 315-350 bar blijft, met voldoende veiligheidsmarge voor uw directionele regelklep. Kies het 4WE10-spoeltype dat het centreergedrag biedt dat uw toepassing nodig heeft.
Houd rekening met de elektrische voeding die beschikbaar is op uw installatielocatie en specificeer de juiste4WE10spoelspanning voor uw directionele regelklep. Denk goed na over de toegang voor onderhoud: kan iemand de elektrische connector en spoel van uw 4WE10 bereiken als er onderhoud nodig is? Plan de leidingen van uw retourleiding om tegendrukproblemen met de directionele regelklep te voorkomen.
De4WE10'sDe betrouwbaarheid komt voort uit het eenvoudige mechanische ontwerp en de volwassen productieprocessen achter deze directionele regelklep. Wanneer de 4WE10 op de juiste manier wordt toegepast binnen het werkingsbereik en wordt onderhouden volgens de basispraktijken van het hydraulisch systeem, levert hij jarenlang consistente service. Die betrouwbaarheid, gecombineerd met wereldwijde beschikbaarheid en concurrerende prijzen, verklaart waarom de 4WE10 directionele regelklep een standaardkeuze blijft voor industriële hydraulische bediening, ondanks dat het een van de oudere kleptechnologieën is die nog steeds in productie zijn.
Voor systemen die echt alleen discrete positiecontrole bij gematigde stroomsnelheden nodig hebben, is de4WE10 directionele regelklepvertegenwoordigt een praktische, goed begrepen oplossing. Het geeft je niet de verfijning van nieuwere technologieën, maar de 4WE10 zal elke dag op zijn werk verschijnen en zijn werk doen zonder drama.
