Bij het werken met hydraulische systemen kan het kiezen van de juiste directionele regelklep uw bedrijfsvoering maken of breken. De directionele regelklep WMM 10 van Bosch Rexroth is een populaire keuze geworden in industriële omgevingen, en met goede reden. Deze handmatig bediende klep kan hoge druk en hoge stroomsnelheden aan, terwijl de betrouwbaarheid moeilijk te evenaren is.
Wat maakt dat de WMM 10 opvalt
De richtingsregelklep WMM 10 is ontworpen voor handmatige regeling van hydraulische vloeistof in industriële machines. Wat hem onderscheidt, is zijn vermogen om druk tot 315 bar aan te kunnen bij de poorten P, A en B, met stroomsnelheden tot 160 liter per minuut. Deze cijfers zijn van belang omdat ze de klep in staat stellen grote hydraulische actuatoren te besturen zonder concessies te doen aan de responstijd of nauwkeurigheid.
De klep maakt gebruik van een eenvoudig maar effectief ontwerp. Wanneer u de handmatige hendel beweegt, verschuift deze een interne spoel die de hydraulische vloeistofstroom omleidt. Deze directe mechanische verbinding geeft operators onmiddellijke feedback en controle, wat vooral waardevol is tijdens het instellen van de machine of tijdens noodsituaties. De schakeltijd ligt doorgaans tussen de 10 en 45 milliseconden, afhankelijk van de viscositeit van de olie en hoeveel kracht u op de handgreep uitoefent.
De technische specificaties begrijpen
De directionele regelklep WMM 10 volgt de NG10-maatnorm, ook bekend als D05 of CETOP 5. Deze standaardisatie betekent dat de klep andere NG10-kleppen kan vervangen zonder uw montageplaat te wijzigen. De klep weegt tussen de 3,3 en 4,4 kilogram en kan in elke positie worden geïnstalleerd, waardoor u flexibiliteit krijgt bij het systeemontwerp.
Een detail dat vaak over het hoofd wordt gezien, is de druklimiet in de retourpoort. Terwijl de werkpoorten 315 bar aankunnen, bedraagt de T-poort (retourleiding) maximaal 160 bar. Dit verschil is van belang bij het ontwerpen van uw hydraulische circuit. Hoge drukpieken in de retourleiding kunnen ervoor zorgen dat de spoel onverwachts blijft hangen of bewegen. Daarom ontwerpen veel ingenieurs speciale lagedrukretourleidingen voor systemen die gebruik maken van de directionele regelklep WMM 10.
De bedieningskracht die nodig is om de klep te schakelen, is afhankelijk van de configuratie. Modellen met veerretour hebben een kracht van 18 tot 20 Newton nodig, terwijl palversies (aangeduid met "F" in de modelcode) 30 tot 40 Newton nodig hebben. De palfunctie vergrendelt de spoel op zijn plaats, wat handig is als u de klepinstelling moet behouden zonder de hendel vast te houden.
Hoe de modelcode te lezen
Als u de modelcode begrijpt, kunt u de juiste klep bestellen. Een typische code zoals 4WMM10E5X/F valt uiteen in specifieke componenten. De "4" geeft vier poorten aan, "WMM" geeft aan dat het een handmatig bediende hefboomklep is, "10" verwijst naar de NG10-maat, "E" beschrijft de spoelconfiguratie (in dit geval zijn alle poorten geblokkeerd in neutraal), "5X" identificeert de componentserie en "F" betekent dat deze een arreteermechanisme heeft.
Het spoelsymbool maakt een echt verschil in hoe uw systeem zich gedraagt. Een "E"-spoel blokkeert alle poorten in de neutrale positie, waardoor drift in uw actuatoren wordt voorkomen. Een "W"-spoel verbindt alle poorten met de tank in neutraal, waardoor de pomp wordt ontlast en de warmteontwikkeling wordt verminderd. Een "J"-spoel creëert een serieschakeling die goed is voor werking op lage snelheid. Het kiezen van het verkeerde spoeltype kan tot prestatieproblemen leiden, dus het is de moeite waard om de tijd te nemen om uw systeembehoeften te begrijpen.
Compatibiliteit met hydraulische vloeistoffen
De richtingsregelklep WMM 10 werkt met verschillende hydraulische vloeistoffen, maar elk type stelt specifieke eisen. Standaard minerale oliën zoals HL of HLP werken met NBR- of FKM-afdichtingen en werken normaal over het volledige drukbereik. Biologisch afbreekbare opties zoals HETG-vloeistoffen maken ook gebruik van NBR- of FKM-afdichtingen, terwijl HEES-vloeistoffen specifiek FKM-afdichtingen nodig hebben.
Waterhoudende brandwerende vloeistoffen (HFK's) vormen bijzondere uitdagingen. Bij gebruik van HFC-vloeistoffen met de richtingsregelklep WMM 10 moet u het drukverschil beperken tot 50 bar in plaats van de normale 315 bar. Ook de verwachte levensduur van de klep daalt met 50 tot 100 procent bij HFK-vloeistoffen. U moet de retourpoort ook voorbelasten tot ongeveer 20 procent van het werkdrukverschil om cavitatie te voorkomen. Deze extra vereisten verhogen uw totale eigendomskosten, dus houd daar rekening mee bij uw beslissing als u HFK-vloeistoffen overweegt.
Het bereik van de bedrijfstemperatuur varieert afhankelijk van het afdichtingsmateriaal. NBR-afdichtingen werken van min 30 tot positief 80 graden Celsius voor de vloeistof zelf, terwijl de omgevingstemperatuur tussen min 20 en positief 70 graden Celsius moet blijven. FKM-afdichtingen bieden iets andere bereiken, variërend van negatief 20 tot positief 80 graden Celsius voor de vloeistoftemperatuur.
Uw systeem schoon houden
De zuiverheid van de olie maakt een enorm verschil in klepprestaties. De directionele regelklep WMM 10 vereist een vloeistofzuiverheid van ISO 4406 klasse 20/18/15 of beter. Dit lijkt misschien een technische overkill, maar vervuiling is de voornaamste oorzaak van het vastlopen van de spoel in handmatig bediende kleppen. Zelfs kleine deeltjes kunnen vast komen te zitten tussen de spoel en de boring, waardoor de klep blijft hangen of traag beweegt.
Het installeren van een hoogwaardig filtersysteem loont op de lange termijn. De gemiddelde tijd tot gevaarlijk falen (MTTFd) van de klep bedraagt 150 jaar onder schone omstandigheden, wat aantoont dat de klep zelf uiterst betrouwbaar is. De meeste storingen zijn te wijten aan externe factoren, zoals vervuilde olie, onjuiste installatie of gebruik buiten het gespecificeerde drukbereik.
Veelvoorkomende problemen en oplossingen
Het vastzitten van de spoel is het meest voorkomende probleem bij de directionele regelklep WMM 10. Dit gebeurt meestal wanneer deeltjes zich ophopen rond de spoel of bij gebruik bij lage temperaturen met olie met een hoge viscositeit. De oplossing bestaat uit het handhaven van de juiste oliereinheid en ervoor zorgen dat de viscositeit van uw hydraulische vloeistof binnen het bereik van 2,8 tot 500 vierkante millimeter per seconde blijft.
Onverwachte beweging van de spoel bij arreteerversies kan optreden wanneer drukpieken in de retourleiding de houdkracht van 30 tot 40 Newton overschrijden. Dit creëert een veiligheidsrisico omdat de klep van positie kan veranderen zonder tussenkomst van de operator. Het toevoegen van een terugslagklep in de retourleiding of het ontwerpen van een afzonderlijk lagedrukretourcircuit lost dit probleem op.
Lekkage van afdichtingen ontstaat in de loop van de tijd, omdat afdichtingen door normaal gebruik verslijten. Regelmatige inspecties kunnen dit vroegtijdig onderkennen, voordat kleine lekkages grote problemen worden. Zorg er bij het vervangen van afdichtingen voor dat u het afdichtingsmateriaal aanpast aan het type hydraulische vloeistof.
Prijzen en alternatieven

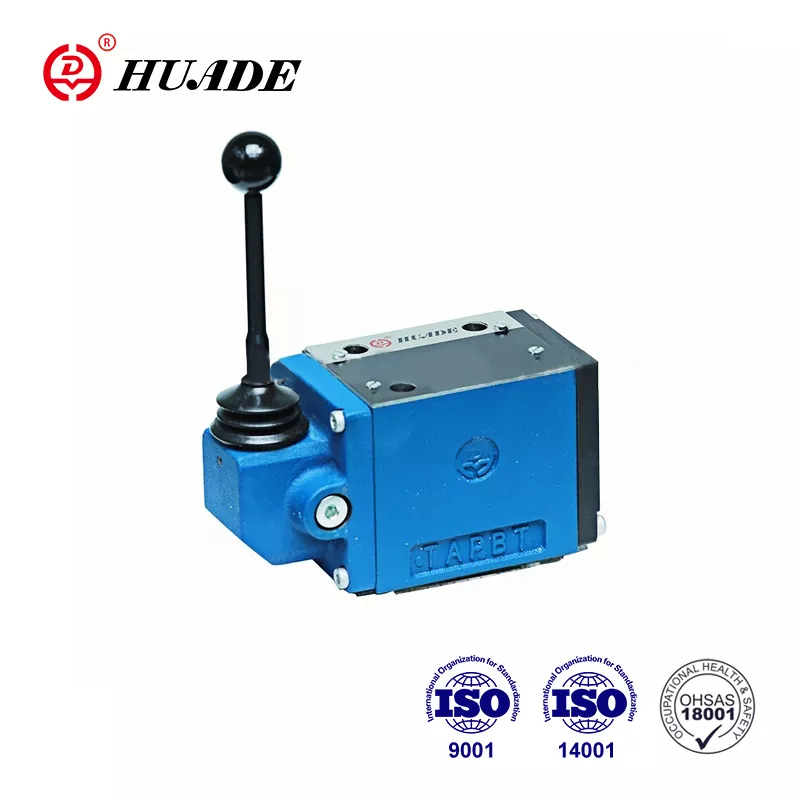

De richtingsregelklep WMM 10 van Bosch Rexroth kost doorgaans tussen $1.091 en $1.114 USD voor OEM-onderdelen. Deze prijs weerspiegelt de technische kwaliteit en certificering die bij het merk Rexroth hoort. Goedkopere alternatieven van fabrikanten als Huade variëren van $38 tot $132 USD en claimen NG10-compatibiliteit, maar deze brengen risico's met zich mee.
Chinese fabrikanten produceren functioneel vergelijkbare kleppen tegen veel lagere prijzen. Huade biedt een WMM 10-equivalent dat voldoet aan de basisspecificaties van 315 bar druk en 160 liter per minuut. De vraag wordt of de kostenbesparingen de potentiële risico's op het gebied van nauwkeurigheid, documentatiekwaliteit en ondersteuning op lange termijn rechtvaardigen.
Let bij het vergelijken van alternatieven goed op de daadwerkelijke specificaties en niet alleen op het modelnummer. Sommige NG6-kleppen gebruiken soortgelijke naamgevingsconventies, maar verwerken slechts 80 liter per minuut, wat een knelpunt voor uw systeem zou vormen. Controleer of elk alternatief daadwerkelijk de capaciteit van 160 liter per minuut biedt die de directionele regelklep WMM 10 geschikt maakt voor grotere actuatoren.
Beste praktijken voor installatie
Een juiste installatie van de richtingsregelklep WMM 10 begint bij het montageoppervlak. De klep wordt gemonteerd op een onderplaat die voldoet aan de normen DIN 24340 A of ISO 4401-05-04-0-05. Draai de montagebouten aan volgens de specificaties en gebruik de juiste afdichtingen tussen de klep en de subplaat. Zelfs kleine installatiefouten kunnen leiden tot interne lekkage of verminderde prestaties.
De maatvoering van leidingen is belangrijker dan veel mensen zich realiseren. Wanneer de stroomsnelheden de 160 liter per minuut naderen, zorgen te kleine leidingen voor overmatige drukval en warmteopbouw. Vooral de retourleiding heeft adequate afmetingen nodig vanwege de lagere druk op de T-poort.
Voor systemen met hoge transiënte stroomsnelheden voorkomt het installeren van een gaskleppatroon in het P-kanaal schokgolven en cavitatie. Een B08-cartridge met een opening van 0,8 millimeter biedt een goed startpunt, hoewel uw specifieke toepassing mogelijk aanpassing behoeft. Deze kleine toevoeging beschermt de levensduur van de klep aanzienlijk in systemen met plotselinge belastingsveranderingen.
Onderhoudsstrategie
Een proactieve onderhoudsaanpak maximaliseert de potentiële levensduur van 150 jaar van de directionele regelklep WMM 10. Regelmatige olieanalyses sporen vervuilingsproblemen op voordat ze de klep beschadigen. Het testen moet minimaal het aantal deeltjes, de viscositeit en het vochtgehalte omvatten.
De intervallen voor filtervervanging zijn afhankelijk van uw werkomgeving en de vervuilingsgraad. In omgevingen met veel stof kunnen maandelijkse filtervervangingen nodig zijn, terwijl in schone industriële omgevingen dit enkele maanden kan duren. Wacht niet tot het drukverschilalarm afgaat voordat u de filters vervangt, aangezien er mogelijk al enige schade is ontstaan.
Vervanging van afdichtingen volgt een voorspelbaar schema op basis van bedrijfsuren en drukcycli. Door reserveafdichtingssets bij de hand te houden, wordt de uitvaltijd verminderd wanneer vervanging noodzakelijk wordt. Documenteer uw onderhoudsactiviteiten om patronen vast te stellen die toekomstige behoeften helpen voorspellen.
Wanneer kiest u voor de WMM 10
De directionele regelklep WMM 10 blinkt uit in toepassingen waarbij handmatige bediening voordelen biedt ten opzichte van elektrische bediening. Machine-instelprocedures profiteren vaak van het directe gevoel en de onmiddellijke reactie van handmatige kleppen. Noodoverbruggingssystemen geven ook de voorkeur aan handmatige kleppen, omdat ze zelfs tijdens elektrische storingen werken.
Grote bouwmachines, werktuigmachines en persen vertegenwoordigen typische toepassingen voor de WMM 10. De combinatie van hoge drukcapaciteit en hoge stroomsnelheid voldoet aan de eisen van grote hydraulische cilinders en motoren. De paloptie werkt goed voor positioneringstoepassingen waarbij u een instelling moet vergrendelen terwijl u andere taken uitvoert.
De klep is echter niet ideaal voor elke situatie. Geautomatiseerde systemen die afstandsbediening nodig hebben, moeten in plaats daarvan elektrisch bediende kleppen gebruiken. Voor toepassingen die een nauwkeurige debietregeling vereisen die verder gaat dan alleen het eenvoudig aan-uit schakelen, zijn mogelijk proportionele kleppen nodig. Als u deze beperkingen begrijpt, kunt u de juiste klep voor uw specifieke behoeften kiezen.
Laatste overwegingen
De richtingsregelklep WMM 10 vertegenwoordigt volwassen hydraulische technologie die bij juiste toepassing betrouwbare prestaties levert. Dankzij de druk van 315 bar en de doorstroomcapaciteit van 160 liter per minuut is dit een van de meest capabele handmatige kleppen in de NG10-grootteklasse. Het 150-jarige MTTFd-cijfer weerspiegelt solide techniek, hoewel het bereiken hiervan aandacht vereist voor systeemreinheid en goed onderhoud.
Wanneer u een nieuw systeem ontwerpt of een bestaande klep vervangt, concentreer u dan op het afstemmen van de klepmogelijkheden op uw werkelijke vereisten. Ga er niet vanuit dat hogere specificaties altijd betere prestaties betekenen. Een goed bemeten en onderhouden directionele regelklep WMM 10 zal langer meegaan dan de meeste machines die erdoor worden bestuurd.
De beslissing tussen OEM en alternatieve leveranciers hangt uiteindelijk af van uw risicotolerantie en totale kostenberekening. De initiële prijsverschillen zien er aantrekkelijk uit, maar houden rekening met de waarde van technische ondersteuning, documentatiekwaliteit en garantiedekking. Voor kritische toepassingen waarbij downtime hoge kosten met zich meebrengt, is de OEM-optie doorgaans financieel zinvol, ondanks de hogere initiële prijs.
Als u de technische details van de directionele regelklep WMM 10 begrijpt, kunt u weloverwogen beslissingen nemen over specificaties, installatie en onderhoud. Deze kennis vertaalt zich rechtstreeks in betere systeemprestaties en een langere levensduur van componenten, wat uiteindelijk uw bedrijfsresultaten verbetert.
