In de wereld van vloeistofregelsystemen staan precisie en betrouwbaarheid voorop. Of u nu werkt in industriële automatisering, hydraulische systemen of pneumatische toepassingen, de mogelijkheid om debieten met uitzonderlijke nauwkeurigheid te regelen kan het verschil maken tussen optimale prestaties en systeemstoringen. Dit is waar proportionele stroomkleppen een rol spelen, die dienen als geavanceerde regelapparatuur die een revolutie teweeg heeft gebracht in de manier waarop ingenieurs vloeistofbeheer benaderen.
De basisprincipes begrijpen

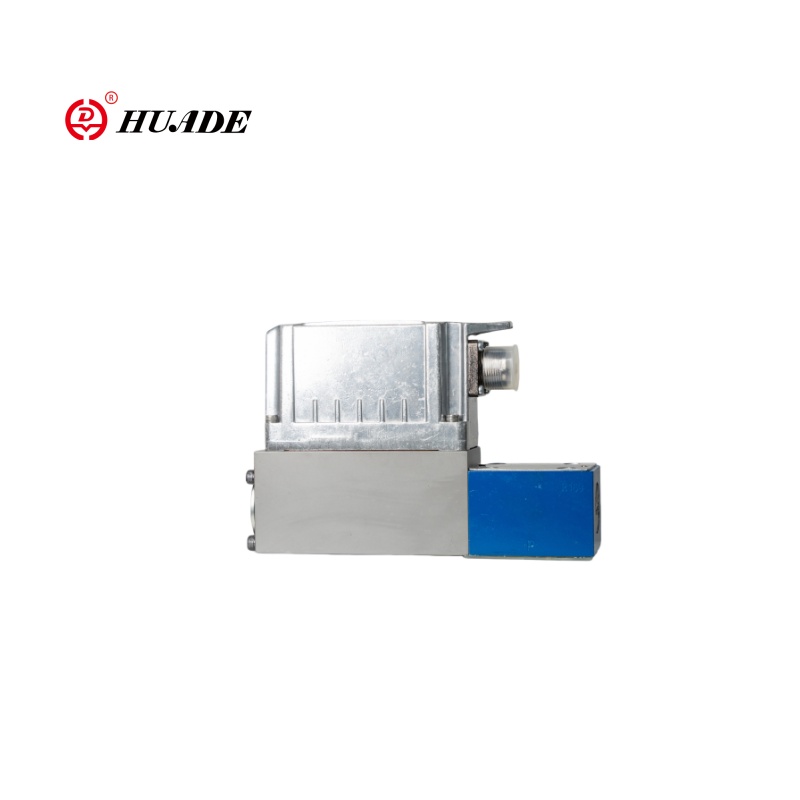

A proportionele stroomklep (kunst van deproportioneel ventielfamilie) is een geavanceerd type regelklep die de vloeistofstroom regelt in directe verhouding tot een ingangssignaal, meestal een elektrische stroom of spanning. In tegenstelling tot traditionele aan/uit-kleppen die eenvoudigweg openen of sluiten, bieden proportionele doorstroomkleppen een traploze regeling binnen hun werkingsbereik. Dit betekent dat ze elk gewenst debiet tussen nul en hun maximale capaciteit kunnen handhaven, en dynamisch kunnen reageren op veranderende systeemvereisten.
Het "proportionele" aspect verwijst naar de lineaire relatie tussen het ingangssignaal en de openingspositie van de klep. Als een klep bijvoorbeeld een ingangssignaal van 50% ontvangt, gaat deze open tot 50% van zijn maximale capaciteit, waardoor ongeveer 50% van zijn maximale debiet wordt geleverd. Dit voorspelbare gedrag maakt deze kleppen van onschatbare waarde in toepassingen die nauwkeurige stroomregeling vereisen.
Hoe proportionele stroomkleppen werken
De werking van een proportionele stroomklep concentreert zich rond het elektronische regelsysteem en de mechanische actuator. De klep ontvangt een analoog ingangssignaal, gewoonlijk een4-20mAhuidige lus of0-10Vspanningssignaal, van een besturingssysteem zoals een PLC (Programmable Logic Controller) of speciale flowcontroller. [Begrijpenhoe proportionele kleppen werkenmechanisch]
Dit elektrische signaal wordt verwerkt door de interne elektronica van de klep, die het via verschillende actuatortechnologieën omzet in mechanische beweging. De meest voorkomende actuatoren zijn proportionele elektromagneten, servomotoren of spreekspoelactuators. Deze actuatoren positioneren het stroomregelelement van de klep (meestal een spoel, schotel of naald) nauwkeurig om de gewenste stroomopening te bereiken.
Veel moderne proportionele stroomkleppen zijn ingebouwdfeedbacksystemen met gesloten lusmet behulp van positiesensoren of flowsensoren. Dankzij deze feedback kan de klep continu de werkelijke positie of het resulterende debiet controleren en realtime aanpassingen maken om de nauwkeurigheid te behouden, zelfs wanneer de systeemomstandigheden veranderen als gevolg van drukvariaties of temperatuurschommelingen.
Typen en configuraties
Proportionele stroomkleppen zijn verkrijgbaar in verschillende configuraties voor verschillende toepassingen. Direct werkende kleppen regelen de stroom via één poort, waardoor ze ideaal zijn voor eenvoudige debietregeltaken. Voorgestuurde kleppen gebruiken een kleine piloottrap om een grotere hoofdtrap te besturen, waardoor een hoge stroomcapaciteit mogelijk is terwijl de nauwkeurige regelgevoeligheid behouden blijft.
Proportionele tweewegstroomkleppenregelen de stroom in één richting en worden vaak gebruikt voor toepassingen voor stroomregeling.Driewegkleppenkunnen de stroom tussen twee uitlaten sturen of de stromen uit twee inlaten combineren, waardoor ze geschikt zijn voor omleidings- of mengtoepassingen.
Het interne ontwerp varieert afhankelijk van de toepassingsvereisten. Kleppen van het plunjertype bieden uitstekende stromingseigenschappen en worden veel gebruikt in hydraulische systemen. Schotelkleppen bieden nauwe afsluitmogelijkheden en worden vaak gebruikt in pneumatische toepassingen. Naaldkleppen blinken uit in toepassingen die een zeer fijne stroomaanpassing vereisen en worden vaak gebruikt in precisiedoseringssystemen.
Toepassingen in verschillende sectoren
Proportionele stroomkleppen vinden toepassingen in tal van industrieën waar nauwkeurige stroomregeling van cruciaal belang is. Inproductie en automatiseringZe regelen de snelheid van hydraulische cilinders en pneumatische actuatoren, waardoor een soepele en nauwkeurige bewegingscontrole mogelijk is in assemblagelijnen, verpakkingsapparatuur en materiaalbehandelingssystemen.
Deauto-industriemaakt veelvuldig gebruik van deze kleppen in testapparatuur, verfspuitsystemen en hydraulische perswerkzaamheden. InruimtevaartZe zijn essentieel voor de regeling van de brandstofstroom, systemen voor het onder druk zetten van de cabine en hydraulische actuatoren voor vluchtcontrole, waarbij precisie en betrouwbaarheid niet onderhandelbaar zijn.
Waterzuiveringsinstallatiesmaken gebruik van proportionele stroomkleppen voor het doseren van chemicaliën, waarbij precieze hoeveelheden behandelingschemicaliën aan de waterstromen moeten worden toegevoegd. Defarmaceutische industrievertrouwt op deze kleppen voor nauwkeurige dosering van ingrediënten in geneesmiddelenproductieprocessen, waarbij nauwkeurigheid een directe invloed heeft op de productkwaliteit en de naleving van de regelgeving.
[Zienhydraulische proportionele kleptoepassingen]
Voordelen en voordelen
Het belangrijkste voordeel van proportionele stroomkleppen ligt in hunuitzonderlijke regelprecisie. Ze kunnen de stroomnauwkeurigheid doorgaans binnen ±2-5% van het instelpunt handhaven, veel beter dan handmatige kleppen of eenvoudige aan/uit-bedieningen. Deze precisie vertaalt zich in een verbeterde productkwaliteit, minder afval en een betere procesefficiëntie.
Energie-efficiëntieis een ander belangrijk voordeel. Door alleen de exacte stroom te leveren die op een bepaald moment nodig is, elimineren proportionele stroomkleppen de energieverspilling die gepaard gaat met systemen met een constant hoog debiet die overdrukkleppen of bypass-circuits gebruiken om overtollige stroom te beheren.
De integratiemogelijkheden van deze kleppen met moderne besturingssystemen maken geavanceerde automatiseringsstrategieën mogelijk. Ze kunnen reageren op meerdere ingangssignalen, deelnemen aan complexe besturingsalgoritmen en diagnostische feedback geven aan onderhoudssystemen, ter ondersteuning van voorspellende onderhoudsstrategieën.
Selectieoverwegingen
Bij het selecteren van een proportionele doorstroombegrenzer moet rekening worden gehouden met verschillende factoren.Stroombereikis van fundamenteel belang: de klep moet zowel aan de minimale als de maximale stroomvereisten van de toepassing voldoen. De drukwaarden moeten hoger zijn dan de maximale systeemdruk, inclusief eventuele drukpieken.
Reactietijd is van cruciaal belang in dynamische toepassingen. Sommige systemen vereisen snelle stroomveranderingen, terwijl andere prioriteit geven aan stabiliteit boven snelheid. De compatibiliteit van het stuursignaal moet overeenkomen met de beschikbare uitgangen van het besturingssysteem, en de stroomvereisten moeten overeenkomen met de beschikbare elektrische voeding.
Omgevingsomstandigheden zoals extreme temperaturen, trillingen en vervuilingsniveaus beïnvloeden de klepkeuze. Mediacompatibiliteit zorgt ervoor dat de klepmaterialen de specifieke vloeistof kunnen verwerken zonder degradatie of vervuiling.
Conclusie
Proportionele stroomkleppen vertegenwoordigen een hoeksteentechnologie in moderne vloeistofregelsystemen en bieden de precisie en flexibiliteit die vereist is in de veeleisende toepassingen van vandaag. Hun vermogen om nauwkeurige, herhaalbare stroomregeling te bieden en tegelijkertijd naadloos te integreren met elektronische regelsystemen, maakt ze onmisbaar in sectoren variërend van productie tot lucht- en ruimtevaart.
Naarmate de automatisering zich verder ontwikkelt en de precisie-eisen steeds strenger worden, zullen proportionele stroombegrenzers ongetwijfeld een nog crucialere rol spelen bij het mogelijk maken van efficiënte, betrouwbare en nauwkeurige vloeistofregelsystemen. Voor ingenieurs en systeemontwerpers is het begrijpen van de mogelijkheden en de juiste toepassing van deze kleppen essentieel voor het ontwikkelen van geoptimaliseerde oplossingen voor vloeistofregeling die voldoen aan zowel de huidige behoeften als toekomstige uitdagingen.
