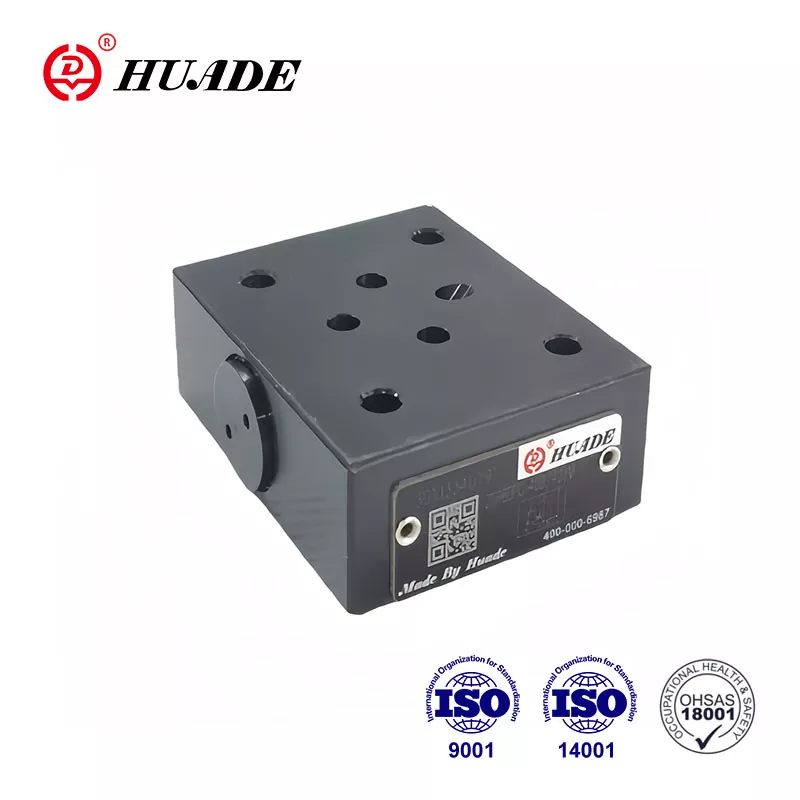

Huade® drukreduceerventielen voldoen altijd aan de internationale normen. Huade Hydraulic maakt volledig gebruik van de overvloedige binnenlandse middelen om de kosten onder controle te houden en hydraulische producten tegen een redelijke prijs te leveren. Drukreduceerventiel ZDR 6 DP0 kan worden gebruikt om de druk van hydraulische systemen te verlagen.
|
Drukvloeistof |
Minerale olie (voor NBR-afdichting) of fosfaatester (voor FPM-afdichting) |
|
Drukvloeistoftemperatuurbereik (℃) |
-30 tot +80 |
|
Viscositeitsbereik (mm²/s) |
10~800 |
|
Mate van vloeistofverontreiniging |
raden een filter aan met een minimale retentiegraad van β10 > 75 |
|
Max. werkdruk poort P (MPa) |
tot 30 |
|
Secundaire druk (output) (MPa) |
tot 4 |
|
Tegendrukpoorten T(Y) (MPa) |
tot 16 |
|
Max.stroom (l/min) |
tot 7 |
Functies:
▶ Sandwichplaatontwerp
Sollicitatie:
Kleptype ZDR 6 DPO wordt gebruikt om de systeemdruk te verlagen.
Reduceerventielen type ZDR 6 DPO...40B/40YM zijn reduceerventielen in sandwichplaatuitvoering. De klep bestaat in principe uit een behuizing (1), de bedieningsspoel (2), een drukveerzitting (3) en een drukveer (4).
In rust is de klep normaal gesproken open en kan vloeistof ongehinderd van poort P naar poort P1 stromen. De druk in poort P1 is tegelijkertijd aanwezig op het spoelgedeelte tegenover de drukveer (4). Wanneer de druk in poort P1 het ingestelde drukniveau overschrijdt
drukveer (4) De stuurspoel (2) beweegt tegen de drukveer (4) in de stuurpositie en houdt de ingestelde druk in aansluiting P1 constant.
Als de druk in aansluiting P1 door externe krachten nog verder stijgt, wordt de stuurspoel (2) nog verder richting de drukveer (4) bewogen.
Er stroomt dan voldoende vloeistof naar de tank om verdere drukstijging te voorkomen. De veerkamer wordt altijd extern naar de tank geleegd via het boren naar poort T (Y).
structuur van ZDR 6 DPO...-40B
Symbolen van ZDR 6 DPO...-40B
