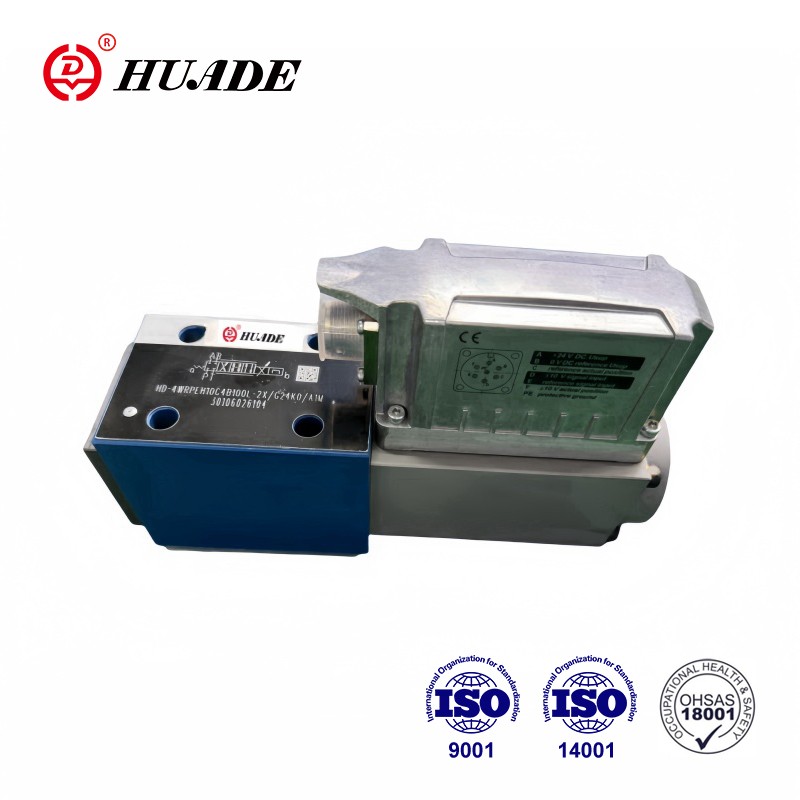

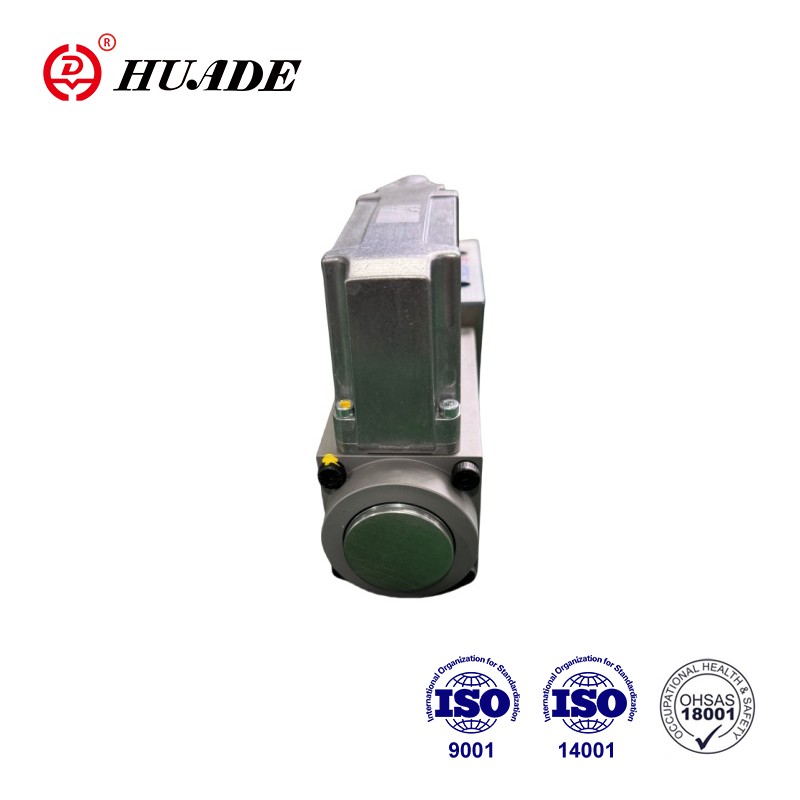

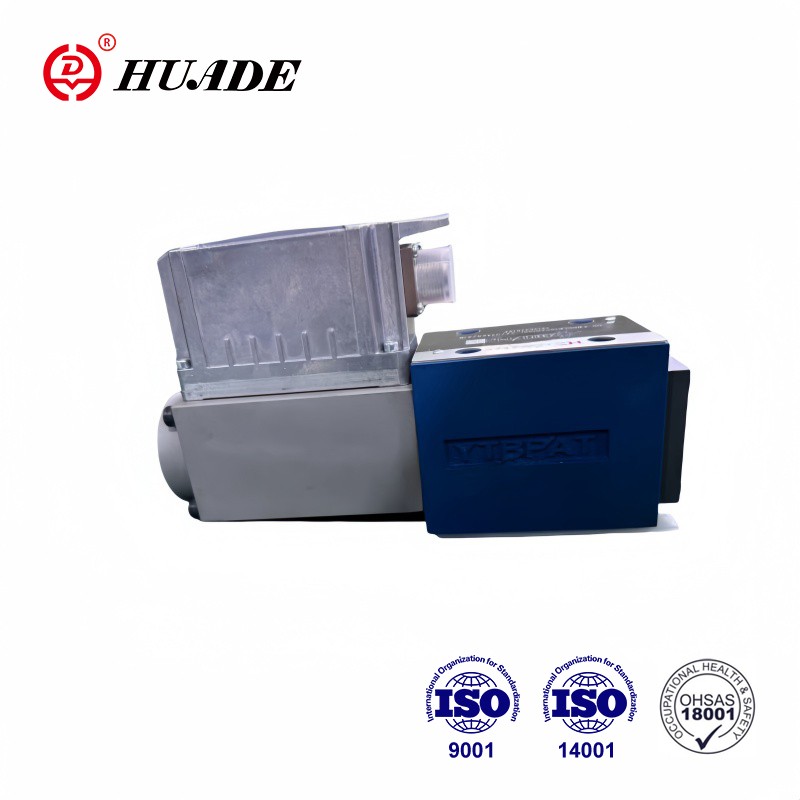

Deze klep 4wrpeH-2x is een direct-acterende servo proportionele klep met geïntegreerde digitale ascontroller en veldbusinterface. Er zijn twee grootte, namelijk maat 6 en maat 10. 4WrpeH-2x is een subplaat gemonteerd. De geïntegreerde elektronische componenten van 4WRPeH-2x vergelijken gespecificeerde besturingswaarden met werkelijke positiewaarden. Huade's proportionele servo -klep heeft een grote reputatie bij haar klanten gewonnen vanwege hoge prestaties en lagere prijs.
| Technische gegevens (zie het gegevensblad voor meer informatie!) | |||
| Algemeen | Van 6 | Van 10 | |
| Insta1lation position | Alles, het wordt aanbevolen om prioriteit te geven aan horizontale installatie | ||
| Portpatroon | IS0 4401-03-02-05 | ||
| Werktemperatuurbereik (℃) | -20 ...+80 | ||
| Omgevingstemperatuurbereik (℃) | -20 ...+60 | ||
| Gewicht (kg) | 3 | 7.8 | |
| Hydraulisch (gemeten met HLP46 ℃ = 40 ℃ ± 5 ℃) | |||
| Hydraulische vloeistof | Voldoet aan DIN51524 ... 535 normen en kan op verzoek andere media verstrekken | ||
| Viscositeitsbereik | Aanbevolen (mm2/s) | 20 ... 800 | |
| Maximaal toelaatbaar (mm2/s) | 10 ... 800 | ||
| Hydraulische olietemperatuur ging (℃) | -20 ...+60 | ||
| Maximaal toegestane verontreinigingsniveau van hydraulische olie -C1EAN1iness 1evel in overeenstemming met IS04406 (c) | Klasse 18/16/13 | ||
| Stroomrichting | Complexe symbolen | ||
| Elektrisch | ||
| Cyclische duurfactor % | 100 (continue werking) | |
| Beschermingsklasse volgens EN 60529 | IP65 (indien geschikte en correct gemonteerde paringsconnectoren worden gebruikt) | |
| Voedingsspanning | Nominale waarde VDC | 24 |
| Minimale VDC | 21 | |
| Maximale VDC | 36 | |
| Maximale resterende rimpel VSS | 2 (de voedingspanning is 23V bij 34V) | |
| Consumptie | Van 6 W | Max 40 |
| Van 10 W | Max 60 | |
Functies:
▶ Direct gecontroleerde contro1 -kleppen NG6 en NG10 met servo -kwaliteitscontrole zuiger en mouw
▶ Eenzijdige werking, 4/4 fail-safe positie in uitgeschakeld
Voorwaarde:
-Geïntegreerde digitale asbesturingsfunctionaliteit (IAC-R) voor:
● Volumestroomregeling
● Positiecontrole
● Drukregeling
● P/Q -functie
● Positie/druk en positie vrijgeven/
Power Regulations:
● NC-functionaliteit (stand-alone bewerking mogelijk)
-Analog en digitale interfaces voor doel- en werkelijke waarden
● 4 x analoge sensoren (+/- 10 V of 4..20 Ma) of
● 1 x lengte meetsysteem (1VSS of SSI) en 2 analoog
Sensoren:
-Setpoint Preset/werkelijke waarde Feedback analoog (huidige of spanning) of via FieldBus
- Analoge/digitale ingangen/uitgangen configureerbaar
- Optionele canopen, modbus, ethernet/ip, ethercat en profinet en andere busprotocollen kunnen worden gebruikt met mainstream PLC's, controllers, outper computercommunicatie
Sollicitatie:
De functie van proportionele servo-klep 4WRPEH-2x is dat geïntegreerde elektronische componenten gespecificeerde besturingswaarden vergelijken met werkelijke positiewaarden.
Structuur:
Kleppen omvatten voornamelijk:
▷ Direct gereguleerde regelklep met besturingszuiger en servo -kwaliteitsmouw (1)
Proportionele elektromagneet met feedback van de klep kernverplaatsing (2)
▷ Geïntegreerde digitale ascontroller met analoge en digitale sensorinterfaces en FieldBus -verbinding (3)
Klepfunctie:
In het geval van controleafwijking wordt de spoel geactiveerd. Vanwege veranderingen in de magnetische kracht van de spoel. De CONTRO1 -klepkern zal de veer weerstaan voor aanpassing. Klep Spool Stroke en over het huidige dwarsdoorsnedeoppervlak. Direct evenredig met het instructiesignaal. Wanneer de vooraf ingestelde besturingswaarde 0 is, het elektronische element. Pas de kern van de regelklep aan om de veerkracht te weerstaan en verplaats deze naar de middelste positie. In een inactieve toestand drijft de veer de klepkern aan om te plaatsen
het in een faalveilige positie.
-De bewegingsascontroller implementeert de volgende besturingsfuncties
• Volumestroomregeling
• Positiecontrole
• Druk/krachtregeling
• Afgifpositie/druk en positie/krachtregeling
- De opdrachtwaarde kan worden ingevoerd via de analoge interface (x1) of invoer via businterface x4
-De werkelijke waarde kan worden gelezen via de analoge interface (x1) of verkregen via businterface x4
- Controleparameters kunnen via de bus worden ingesteld
-Fault diagnose
Geïntegreerde elektronische componenten maken controle mogelijk in de volgende foutomstandigheden, de spoel verliest het vermogen en de kern van de regelklep keert terug naar de faalveilige positie.
• Stroomuitval
• Verklep Kern Verplaatsingssensor Open circuitfout
• Falen van communicatie
• 4-20MA Command Signal Open Circuit Fault
• Externe verplaatsingssensor storing
• Externe verplaatsingssensor storing
