Hydraulische systemen zijn de ruggengraat van talloze industriële toepassingen, van bouwapparatuur en productiemachines tot ruimtevaartsystemen en auto -componenten. De kern van deze systemen ligt een netwerk van kleppen die de stroom, druk en richting van hydraulische vloeistof regelen. Onder deze kritieke componenten staat de 2-weg klep als een van de meest fundamentele maar toch essentiële elementen in het ontwerp van het hydraulische circuit.

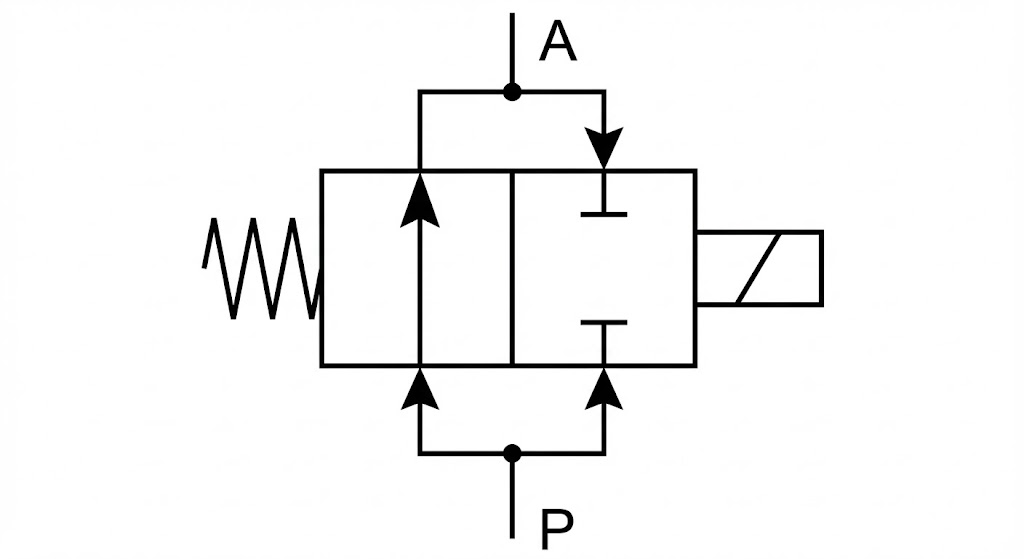

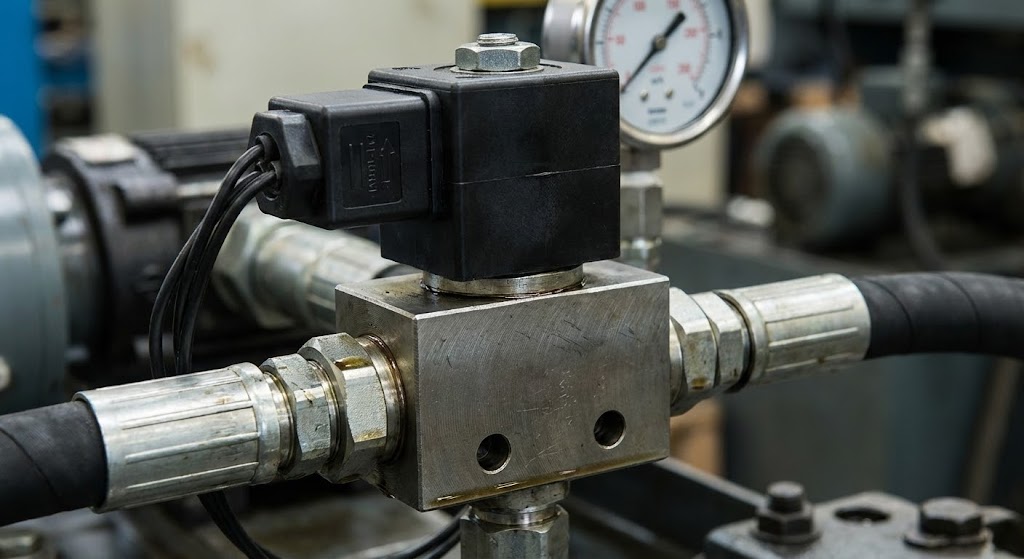

Een 2-weg klep, ook bekend als een klep met twee poorten, is een eenvoudige maar cruciale hydraulische component die de vloeistofstroom door een enkel stroompad regelt. In tegenstelling tot meer complexe multi-poorts kleppen heeft een 2-weg klep precies twee verbindingspunten: een inlaatpoort en een uitlaatpoort. Dit eenvoudige ontwerp maakt het de perfecte oplossing voor basisstroombesturingstoepassingen waarbij u vloeistofstroom volledig moet toestaan of blokkeren.
Het fundamentele principe achter een 2-weg klep is binaire werking-het is volledig open of volledig gesloten. Wanneer open, kan hydraulische vloeistof vrij uit de inlaat naar de uitlaat stromen. Wanneer gesloten, creëert de klep een volledige afdichting, waardoor elke vloeistofbeweging door het systeem wordt voorkomen. Deze aan/uit-functionaliteit maakt 2-weg kleppen onmisbaar voor toepassingen die nauwkeurige stroomcontrole en systeemisolatie vereisen.

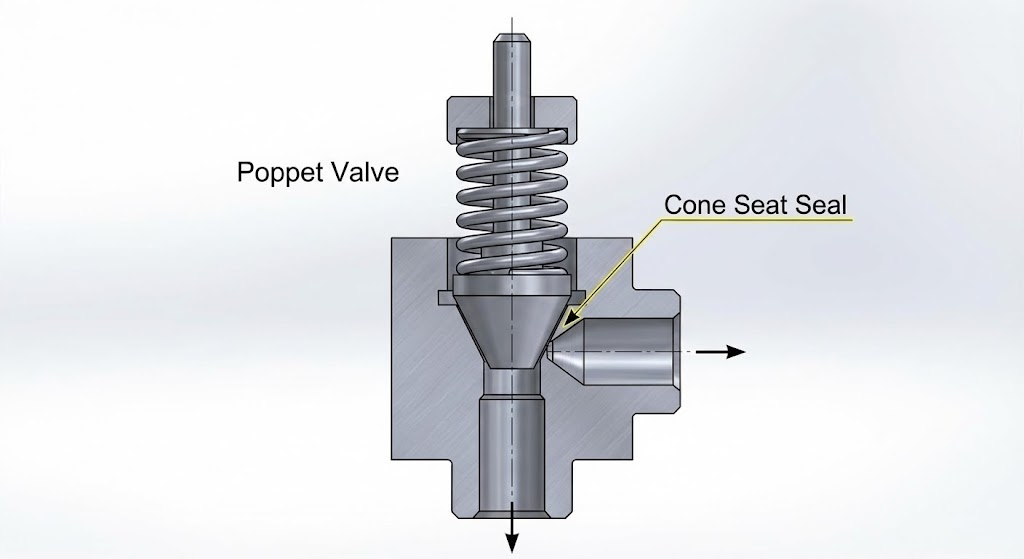

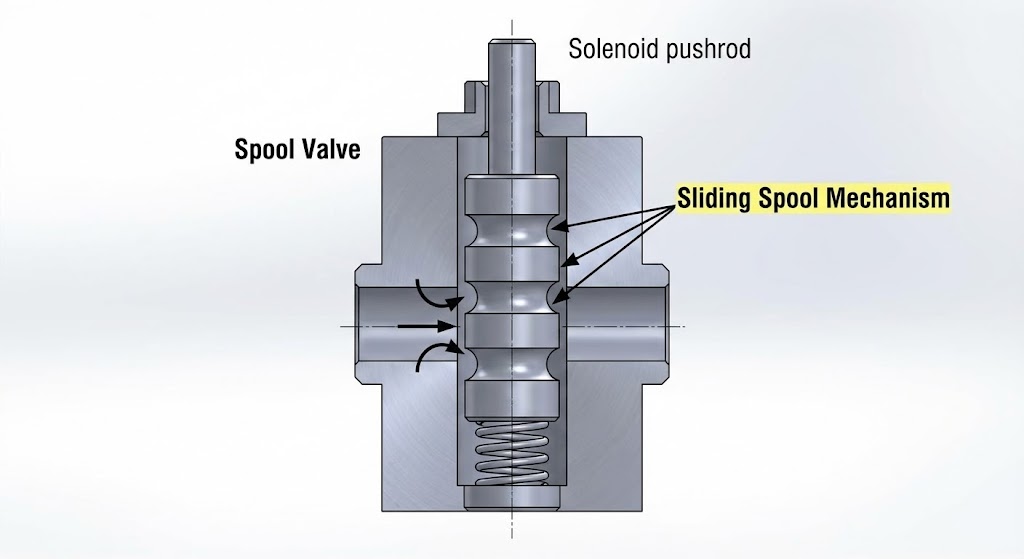

De werking van een 2-weg klep hangt af van het interne mechanisme, dat meestal een beweegbaar element inhoudt, zoals een poppet, bal of spoel. Wanneer de klep een bedieningssignaal ontvangt - handmatig, pneumatisch, hydraulisch of elektrisch - beweegt dit interne element om het stroompad te openen of te sluiten.
In de gesloten positie creëert het klepelement een strakke afdichting tegen een klepstoel, waardoor de vloeistofstroom effectief wordt geblokkeerd. De afdichting moet robuust genoeg zijn om de werkdruk van het systeem zonder lekkage te weerstaan. Wanneer het naar de open positie wordt geactiveerd, beweegt het klepelement weg van de stoel, waardoor een heldere doorgang ontstaat voor hydraulische vloeistof om door te stromen.
De responstijd en stroomkenmerken van een 2-weg klep zijn cruciale factoren in systeemprestaties. Moderne hydraulische 2-weg kleppen zijn ontworpen om snelle schakelmogelijkheden te bieden met minimale drukval wanneer het wordt geopend, waardoor een efficiënte systeembewerking en precieze controle worden gewaarborgd.

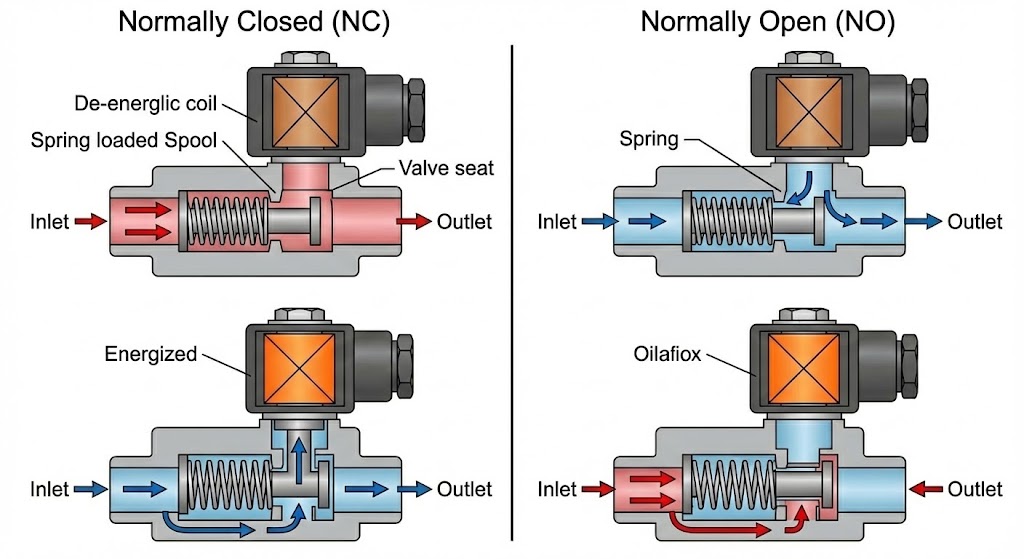

Normaal geopend versus normaal gesloten
2-weg kleppen worden geclassificeerd op basis van hun standaardstatus wanneer deze niet wordt geactiveerd. Normaal gesloten (NC) kleppen blijven gesloten totdat ze worden geactiveerd, waardoor ze ideaal zijn voor veiligheidstoepassingen waarbij de stroom standaard moet worden geblokkeerd. Normaal gesproken open (geen) kleppen laten de stroom toe in hun rusttoestand en sluiten wanneer geactiveerd, geschikt voor toepassingen waarbij continue stroom de norm is.
Bedieningsmethoden
Handmatige 2-weg kleppen: met de hand bediend door hefbomen, knoppen of knoppen. Deze worden vaak gebruikt in toepassingen waar menselijke interventie vereist is voor systeemcontrole.
Solenoïde bediende kleppen: elektrisch gecontroleerde kleppen die elektromagnetische kracht gebruiken om het klepelement te activeren. Ze bieden snelle responstijden en kunnen eenvoudig worden geïntegreerd in geautomatiseerde besturingssystemen.
Pilot-bediende kleppen: deze kleppen gebruiken hydraulische druk om het hoofdklepelement te activeren, waardoor ze geschikt zijn voor hoge druktoepassingen waar directe solenoïde werking onpraktisch kan zijn.
Pneumatische kleppen: bewerkt door perslucht, worden deze kleppen vaak gebruikt in omgevingen waar elektrische componenten veiligheidsrisico's kunnen vormen.
Toepassingen in hydraulische systemen
2-weg kleppen bedienen talloze kritieke functies in verschillende hydraulische toepassingen:

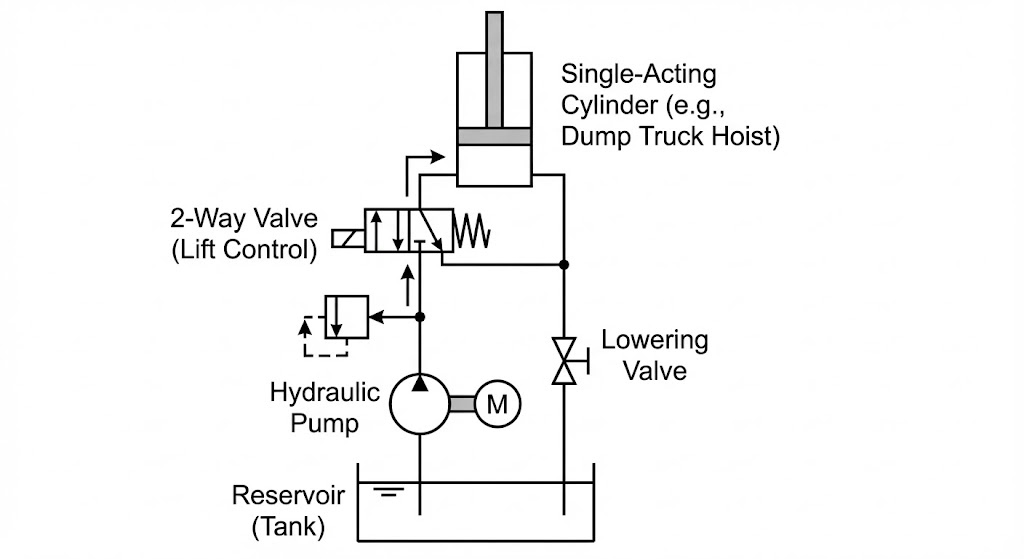

Een van de primaire toepassingen van 2-weg kleppen is systeemisolatie. Ze kunnen de hydraulische stroom naar specifieke circuittakken volledig uitschakelen, waardoor onderhoudswerkzaamheden of noodafschakelingsprocedures mogelijk worden. In mobiele hydraulische apparatuur zoals graafmachines of kranen bieden 2-weg kleppen cruciale veiligheidsfuncties door gevaarlijke bewegingen te isoleren wanneer operators onderhoud uitvoeren.
Terwijl 2-weg kleppen voornamelijk op/uit apparaten zijn, spelen ze een cruciale rol in stromingsbesturingsstrategieën. Door snel te fietsen tussen open en gesloten posities, kunnen ze de gemiddelde stroomsnelheden in pulsbreedtemodulatie (PWM) controlesystemen effectief reguleren. Deze techniek komt steeds vaker voor in moderne hydraulische systemen die een verbeterde efficiëntie en precieze controle zoeken.
Directionele besturingsondersteuning
In combinatie met andere kleppen dragen 2-weg kleppen bij aan complexe directionele controleschema's. Ze kunnen specifieke actuatoren of circuittakken isoleren, waardoor andere directionele kleppen effectiever en veilig effectiever kunnen werken.
Gespecialiseerde 2-wegen drukverhoudingskleppen beschermen hydraulische systemen tegen overdrukomstandigheden. Deze kleppen blijven gesloten onder normale bedrijfsdrukken, maar openen automatisch wanneer de systeemdruk de veilige limieten overschrijdt en overtollige vloeistof terug naar het reservoir leidt.
De eenvoud van 2-weg kleppen biedt verschillende belangrijke voordelen voor het ontwerp van het hydraulisch systeem:
Betrouwbaarheid: met minder bewegende delen dan multi-ports kleppen bieden 2-weg kleppen meestal een uitstekende betrouwbaarheid en een lange levensduur. Hun eenvoudige ontwerp vermindert de kans op mechanisch falen en maakt onderhoud eenvoudig.
Kosteneffectiviteit: het basisontwerp en de productie van eenvoud van 2-weg kleppen maken ze zeer kosteneffectief in vergelijking met meer complexe kleptypen. Deze betaalbaarheid maakt ze aantrekkelijk voor toepassingen waar budgetbeperkingen belangrijk zijn.
Snelle reactie: veel 2-weg kleppen, met name met solenoïde bediende versies, bieden extreem snelle schakeltijden. Dit snelle responscapaciteit is cruciaal in toepassingen die nauwkeurige timing en controle vereisen.
Strakke afsluiting: wanneer goed ontworpen en onderhouden, bieden 2-weg kleppen uitstekende afdichtingsmogelijkheden, waardoor interne lekkage wordt voorkomen die de efficiëntie of veiligheid van het systeem in gevaar kan brengen.
Veelzijdigheid: ondanks hun eenvoud kunnen 2-weg kleppen worden aangepast aan tal van toepassingen via verschillende activeringsmethoden, materialen en configuraties.
Het kiezen van de juiste 2-weg klep voor een hydraulische toepassing vereist zorgvuldig rekening met verschillende factoren:
Drukbeoordeling: de klep moet in staat zijn om de maximale werkdruk van het systeem te verwerken met voldoende veiligheidsmarge. Under-rating kan leiden tot klepfalen en potentiële veiligheidsrisico's.
Stroomcapaciteit: de stroomcoëfficiënt van de klep (CV) moet voldoende zijn om het vereiste stroomsnelheid te verwerken zonder overmatige drukval. Ondermaatse kleppen kunnen knelpunten maken en de efficiëntie verminderen.
Reactietijd: toepassingen die snelle schakelbehoeften vereisen met snelle responskarakteristieken. De bedieningsmethode beïnvloedt de responstijd aanzienlijk.
Bedrijfsomgeving: factoren zoals temperatuur, verontreinigingsniveaus en trillingen beïnvloeden klepselectie. Barme omgevingen kunnen gespecialiseerde materialen of beschermende functies vereisen.
Controle -integratie: de bedieningsmethode van de klep moet compatibel zijn met de besturingsarchitectuur van het systeem. Moderne systemen vereisen vaak kleppen met elektronische feedbackmogelijkheden.
