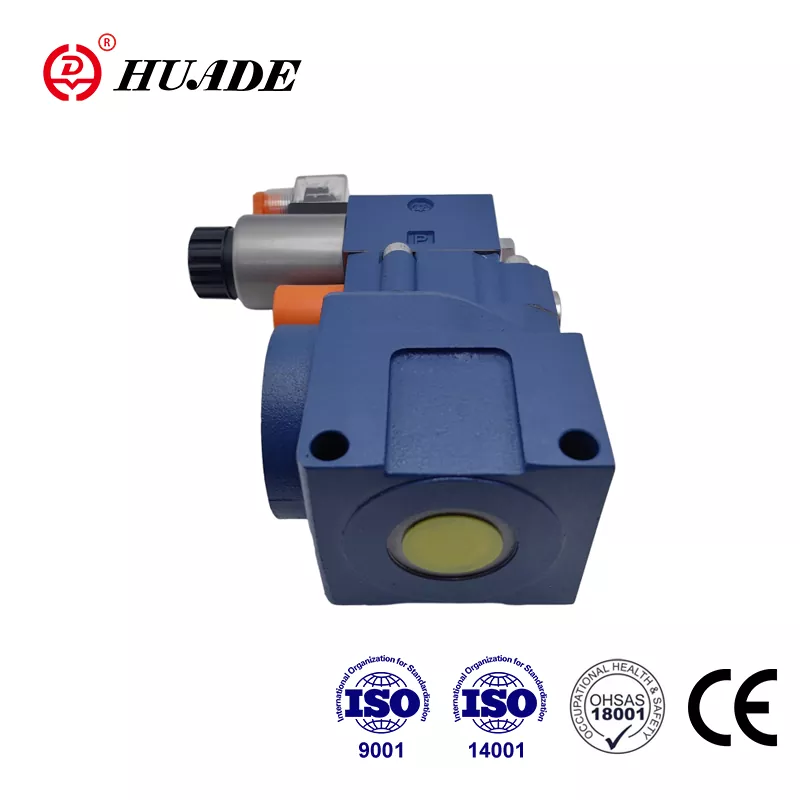

Drukontlastklep DBW 10

HUADE® Drukontlastklep DBW 10 zijn duurzamer in vergelijking met andere vergelijkbare producten. De reden is dat Huade Hydraulic twee langdurige samenwerking heeft gehad met Rexroth. Type DBW 10 kan dezelfde seriekleppen vervangen die door Rexroth worden aangeboden. Om hydraulische producten te bieden, introduceerde de fabriek 750 geavanceerde productieapparatuur van over de hele wereld. De fabriek besteedt meer aandacht aan de bruikbaarheid van de producten en streeft ernaar klanten betaalbare hydraulische kleppen te bieden. Alle takken van de fabriek zijn gepasseerd ISO9001, ISO14001 en OH SAS18001. Huade® -merk heeft een hoge reputatie in China. Vanwege betrouwbare kwaliteit en stabiele prestaties worden Huade® -drukkleppen veel gebruikt in engineering- en bouwmachines en militaire industrie en andere gebieden.

Productparameter van drukontlastklep DBW 10

Productfunctie en toepassing van drukontlastklep DBW 10

Functies:

▶ Montage van subplaatsen

▶ Portingpatroon naar DIN 24 340, formulier E, ISO 6264 en CETOP - RP 121H

▶ Pijpaansluiting

▶ Verbinding invoegen

▶ Drie aanpassingselementen:

. Roterende knop

. Hex. hoofdschroef met beschermende dop

. Afsluitbare roterende knop met schaal

▶ Solenoïde bediende lossen via ingebouwde directionele spoelventiel

Sollicitatie:

Drukonthaalkleppen DBW 10 worden gebruikt voor de beperking en solenoïde die wordt geactiveerd het lossen van de controledruk.

Functie, sectie en symbolen van drukontlastklep DBW 10

Algemeen

DBW -drukkleppen zijn met pilootbediende drukontlastingskleppen.

De drukontlastingskleppen (DB) bestaan ​​voornamelijk uit de hoofdklep (1) met hoofdspoelconstructie (3) en pilootbediende klep (2) met drukaanpassingselement.

Drukontlastkleptype DB

De druk aanwezig in haven A werkt op de hoofdspoel (3). Tegelijkertijd wordt druk uitgeoefend via de regelklijnen (6) en (7), die zijn uitgerust met openingen (4) en (5), aan de veerbelaste zijde van de hoofdspoel (3) en aan de bal (8) in de pilootregelklep (2). Als de druk in poort A de klep die is ingesteld op de veer (9) overschrijdt, opent de bal (8) zich tegen de veer (9).

Het signaal hiervoor komt intern via de regelklijnen (10) en (6) van poort A. De drukvloeistof aan de veerbelaste zijde van de hoofdspoel (3) stroomt nu via de regele lijn (7), de boring van de opening (11) en bal (8) in de veerkamer (12). In Type DB ... 50B/... het stroomt intern via de regellijn (13) naar tank, of in Type DB..50/.. Y.. Externally via de bedieningslijn (14). Vanwege de openingen (4) en (5) treedt een drukval op bij de hoofdspoel (3), is de verbinding van poort A naar poort B open. Nu stroomt de drukvloeistof van poort A naar poort B met behoud van de set -bedrijfsdruk.

De drukontlastklep kan worden gelost of overgeschakeld naar een andere druk (tweede drukfase) via poort "x" (15).

Drukontlastkleptype DBW

De functie van deze klep is in principe hetzelfde als het kleptype DB

Het lossen op de hoofdspoel (3) wordt echter bereikt door de ingebouwde directionele klep te activeren (16).

Structuur van DBW ... 50B

Symbool van DBW ... 50B

Kennisgeving

1.De vloeistof moet worden gefilterd. Minimale filtervoets is 20 ㎛.

2. De tank moet worden afgesloten en een luchtfilter moet worden geïnstalleerd bij de luchtingang.

3. Products zonder subplaat bij het verlaten van de fabriek, indien nodig, bestelt u speciaal.

4. Verklepbevestigingsschroeven moeten een hoog intensiteitsniveau zijn (klasse 10.9). Selecteer en gebruik ze, volgens de parameter in het voorbeeldboek.

5. Ruwheid van het oppervlak gekoppeld aan de klep is vereist dat oppervlakteruwheid 0,8 is.

6. Oppervlakteafwerking van het parende stuk is vereist tot 0,01/100 mm.
