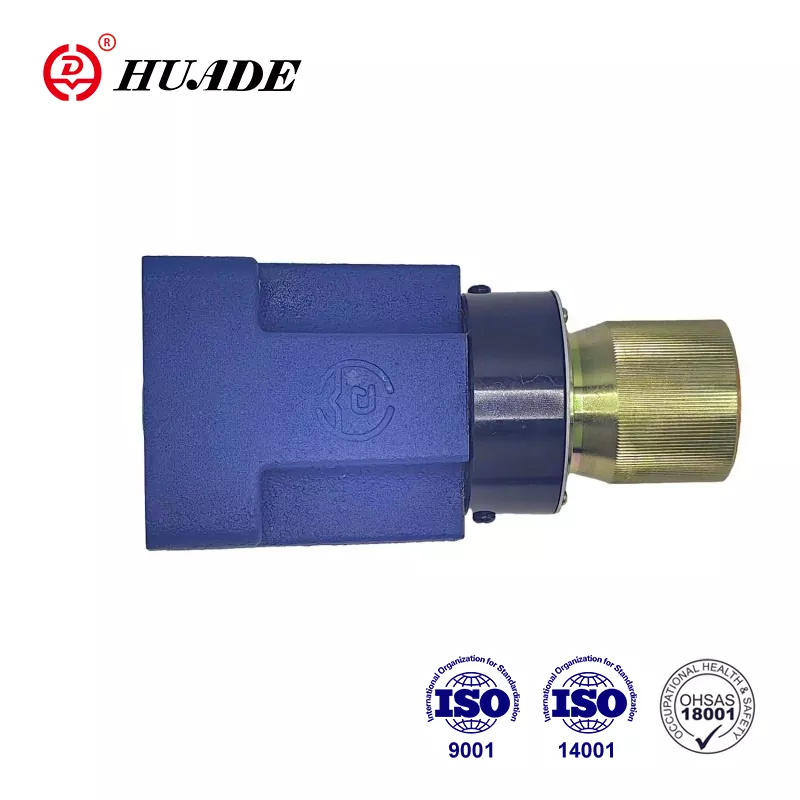

Drukafschakelingsklep Daw

Huade Hydraulic, opgericht in 1979, heeft tweemaal samengewerkt met Bosch Rexroth. Met de twee langdurige samenwerking kunnen Huade® -drukkleppen hetzelfde niveau bereiken als Rexroth -producten. Type DAW-afsluitingskleppen kunnen dezelfde serie van Rexroth vervangen door een lagere prijs. Als een toonaangevend merk in de Chinese hydraulische industrie zijn alle takken van de onderneming ISO9001, ISO14001 en OH SAS18001 gepasseerd. Huade® Drukafschilklep DAW is gepasseerd CE-certificaat. Huade® -drukventiel heeft brede marktherkenning en gebruikersvertrouwen gewonnen.

Productparameter van drukafsluitklep DAW

Productfunctie en toepassing van drukafsluitklep DAW

Functies:

▶ Voor het monteren van subplaat:

▶ 4 Aanpassingselementen:

● Rotary knop

● Mouw met interne zeshoek en beschermende dop

● Afsluitbare roterende knop met schaal

● Roterende knop met schaal

▶ 3 drukbeoordelingen

▶ Solenoïde geactiveerd lossen via een ingebouwde directionele klep

Sollicitatie:

Drukregelkleppen Type DAW zijn piloot-afsluitingskleppen van de drukafsluiting. Ze worden gebruikt om een ​​pompstroom over te schakelen naar niet-onderdrukte by-pass zodra de accumulatorbelastingsdruk is bereikt. Verdere toepassingen voor de klep zijn in systemen met een hoge en lage drukpompen. In dit geval wordt de lagere drukpomp geschakeld naar niet-drukkende by-pass zodra de set hoge druk is bereikt.

Sectie en symbolen van druk afsluitende klep daw

Drukafschakelkleppen bestaan ​​in principe uit de hoofdklep met de hoofdspoelassemblage, pilootklep met drukaanpassingselement en terugslagklep. In kleppen van maat 10 is de terugslagklep ingebouwd in de hoofdklep. In klepmaten 25 en 32 is de terugslagklep ingebouwd in een aparte plaat die onder de hoofdklep is geïnstalleerd.

Druk sluit het kleptype DAW

Pompstroom van P naar A of P naar T.

De pomp levert stroom via een afslagklep (1) in het hydraulische systeem (P tot A). Druk in poort A Handelingen via pilootlijn (3) op de pilootbesturingsspoel (4). Tegelijkertijd passeert de druk in poort P via orifices (5) en (7) naar de veerbelaste zijde van de hoofdspoel (6) en poppet (8) in de pilootklep (2). Zodra de ingestelde afsluitdruk in het hydraulische systeem wordt bereikt, komt de poppet (8) af tegen de veer (9). Drukvloeistof stroomt nu via openingen (5) en (7) in de veerkamer (11). Van

Hier wordt de vloeistof geretourneerd naar de tank, hetzij intern via de besturingslijn in kleptype DA ... 30B/... of extern via de besturingslijn in kleptype DA.30B/.. Y ... Vanwege openingen (5) en (7) is er nu een drukval aanwezig op de hoofdspoel (6). De hoofdspoel (6) tilt nu zijn stoel op en opent de verbinding van P naar T. De terugslagklep (1) doseert nu de verbinding van A tot P. De poppet (8) wordt nu open gehouden door de systeemdruk via Pilot Spool (4).

Pompstroom van P naar T of P naar A.

Het gebied van de pilootspoel (4) is 17% groter dan effectief gebied van de poppet (8). De effectieve kracht op de pilootspoel (4) is daarom 17% groter dan de effectieve kracht op de poppet (8). Wanneer de actuatordruk daalt ten opzichte van de afgesneden druk door een klep die overeenkomt met het schakeldrukverschil, duwt veer (9) poppet (8) op zijn stoel. De druk wordt vervolgens opgebouwd aan de veerbelaste zijde van de hoofdspoel (6). In samenhang met veer (10) sluit dit de hoofdspoel (6) en isoleert de verbinding van P naar T. De pompstroom gaat opnieuw via de terugslagklep (1) in het hydraulische systeem (P tot A).

Een toegepaste directionele klep (12) kan echter de ingestekte afsnijdruk van de pilootklep (2) schakelen van P tot T of Form P of Form P naar A.

Structuur van DAW20,30 ... 30B

Symbolen van Daw ... 30B
