Wanneer hydraulische systemen zware lasten veilig moeten vasthouden of ongewenste terugstroming van vloeistof moeten voorkomen, wenden ingenieurs zich vaak tot pilootbediende terugslagkleppen. Hiervan onderscheidt het door Bosch Rexroth vervaardigde SL-type zich als een betrouwbare oplossing voor industriële en mobiele apparatuurtoepassingen. In deze handleiding wordt uitgelegd wat de voorgestuurde terugslagklep SL anders maakt dan andere kleptypen, hoe deze werkt en wanneer u zou moeten overwegen om deze in uw hydraulisch systeem te gebruiken.

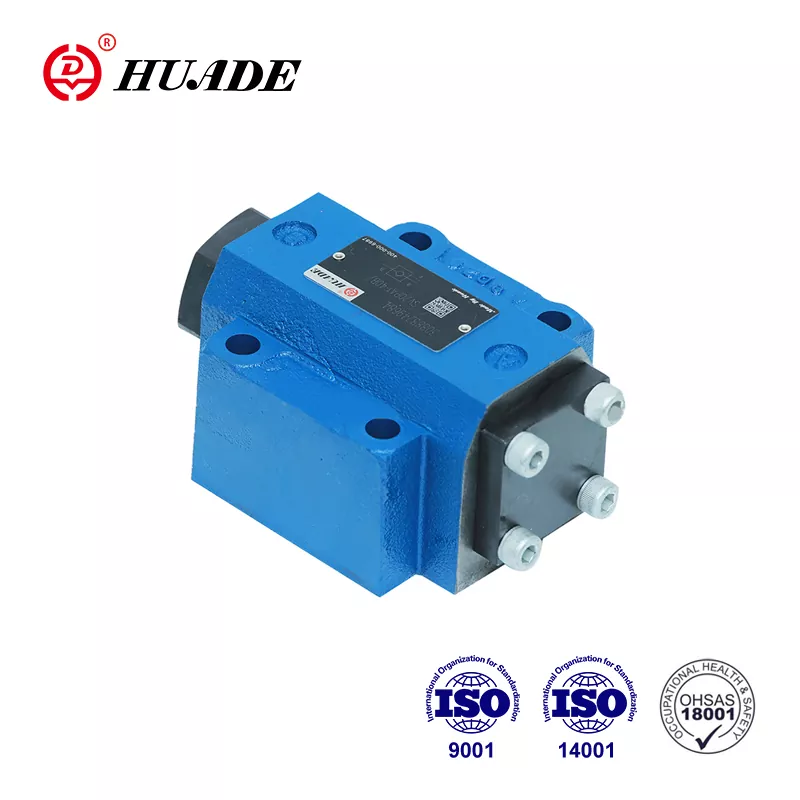

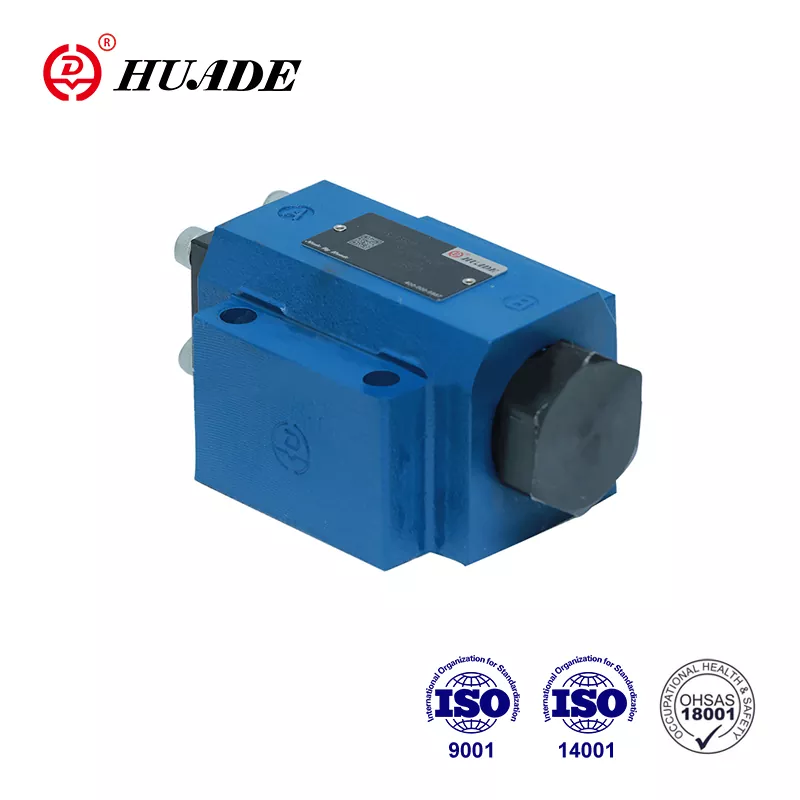

Wat is een pilootgestuurde terugslagklep SL?
Een voorgestuurde terugslagklep SL is een hydraulisch onderdeel dat ervoor zorgt dat vloeistof vrij in de ene richting kan stromen, terwijl de stroming in de tegenovergestelde richting wordt geblokkeerd totdat een stuursignaal deze vrijgeeft. De aanduiding "SL" verwijst specifiek naar Bosch Rexroth's externe afvoervariant van hun SV-serie, ontworpen voor toepassingen waarbij de stuurolie afzonderlijk van het hoofdcircuit moet worden afgevoerd.
De klep maakt gebruik van een schotelontwerp en kan op een onderplaat worden gemonteerd of via schroefdraadpoorten worden aangesloten. Wanneer vloeistof van poort A naar poort B stroomt, gaat de klep gemakkelijk open met minimale weerstand. Wanneer de druk vloeistof terug probeert te duwen van B naar A, sluit de klep volledig af zonder enige lekkage. De enige manier om de klep omgekeerd te openen is door stuurdruk uit te oefenen op poort X, waardoor de schotel mechanisch wordt opgetild en een gecontroleerde stroming mogelijk wordt gemaakt.
Het belangrijkste verschil tussen de pilootgestuurde terugslagklep SL en het standaard SV-model ligt in de externe afvoerfunctie. Terwijl SV-kleppen de stuurolie intern terug in het systeem afvoeren, leiden SL-kleppen deze olie via een aparte poort Y naar buiten. Deze externe afvoer geeft ontwerpers meer flexibiliteit bij het bouwen van complexe hydraulische circuits, vooral wanneer de stuurafvoer onafhankelijk op de tank moet worden aangesloten of wanneer interne afvoer drukinterferentie kan veroorzaken.
Hoe de pilootbediende terugslagklep SL werkt
Als u het werkingsprincipe van een voorgestuurde terugslagklep SL begrijpt, kunt u verklaren waarom deze zo goed presteert in lasthoudende toepassingen. De klep bevat verschillende belangrijke componenten: een hoofdgedeelte, een primaire schotel, een pilootschotel, drukveren en een bedieningszuiger. Deze onderdelen werken samen om drie verschillende bedrijfsmodi te creëren.
Tijdens de vrije stroom van A naar B drukt de hydraulische vloeistof rechtstreeks tegen de schotel, waardoor deze met zeer weinig weerstand wordt geopend. De drukval over de klep blijft bij nominale debieten onder de 5 bar, wat een minimaal energieverlies betekent. Deze vrije stroomrichting wordt doorgaans aangesloten op de pompzijde van uw hydraulisch circuit.
Wanneer de druk zich opbouwt in de tegenovergestelde richting van B naar A, wordt de systeemdruk gecombineerd met veerkracht om de schotel stevig tegen zijn zitting te duwen. Hierdoor ontstaat een volledige afdichting zonder lekkage, wat essentieel is voor het op zijn plaats houden van lasten. Een verticale hydraulische cilinder zal bijvoorbeeld zelfs onder volle belasting niet naar beneden drijven, omdat de voorgestuurde terugslagklep SL een perfecte blokkering handhaaft.
De derde modus wordt geactiveerd wanneer u stuurdruk uitoefent op poort X. Deze druk werkt op de stuurzuiger, die een groter oppervlak heeft dan de hoofdschotel. Dankzij het mechanische voordeel kan een relatief lage stuurdruk de hoge systeemdruk aan de geblokkeerde zijde overwinnen. In de SL-configuratie scheidt de externe afvoerpoort Y de stuurkamer van poort A, waardoor wordt gegarandeerd dat alleen de beoogde stuurdruk op de zuiger inwerkt, zonder interferentie van de belastingzijde.
Sommige SL-modellen met pilootbediende terugslagklep zijn voorzien van een decompressiefunctie, aangegeven door de letter "A" in de modelaanduiding. Deze kleppen hebben een kleine kogelschotel die iets opengaat voordat de hoofdschotel omhoog gaat. Door deze gefaseerde opening wordt de opgesloten druk geleidelijk opgeheven, waardoor schokken en geluid in uw hydraulisch systeem worden verminderd. De "B"-variant opent direct zonder deze fase vóór het openen, waardoor een snellere respons ontstaat maar mogelijk meer drukpieken ontstaan.
De minimaal vereiste stuurdruk is afhankelijk van de belastingsdruk die u moet overwinnen. Ingenieurs berekenen dit met behulp van de formule: de stuurdruk moet lager zijn dan de belastingsdruk vermenigvuldigd met de verhouding tussen het schoteloppervlak en het regelzuigeroppervlak. Voor praktische doeleinden hebben de meeste SL-modellen met servobediende terugslagklep minimaal 5 bar stuurdruk nodig om te beginnen met openen, waarbij de exacte vereiste varieert op basis van de belastingsomstandigheden en de klepgrootte.
Technische specificaties en prestatiegegevens
Bosch Rexroth produceert SL-modellen met pilootbediende terugslagklep in nominale maten variërend van NG10 tot NG32, die een breed spectrum aan industriële toepassingen bestrijken. Deze kleppen zijn geschikt voor maximale drukken tot 315 bar en debieten tot 550 liter per minuut, waardoor ze geschikt zijn voor veeleisende hydraulische systemen.
Het kleinste NG10-formaat werkt goed voor compacte machines, die tot 100 liter per minuut kunnen verwerken met een regelvolume van slechts 2,5 kubieke centimeter bij poort X. De NG16- en NG20-kleppen uit het middensegment ondersteunen debieten tot 300 liter per minuut, terwijl de grootste NG25- en NG32-modellen 550 liter per minuut kunnen verwerken voor zware industriële apparatuur. Elke maat handhaaft dezelfde maximale werkdruk van 315 bar, hoewel de regeldruk kan variëren van 5 tot 315 bar, afhankelijk van uw toepassingsbehoeften.
Gewichtsoverwegingen zijn belangrijk voor ontwerpers van mobiele apparatuur. Een NG10 pilootbediende terugslagklep SL in montage op een subplaat weegt ongeveer 1,8 kilogram, terwijl het NG32-model 7,8 kilogram bereikt. Versies met schroefdraadaansluiting voegen ongeveer 0,3 kilogram toe aan deze cijfers. De fysieke afmetingen variëren dienovereenkomstig, waarbij de NG10 ongeveer 100,8 millimeter lang is en G1/4-poortschroefdraad gebruikt, terwijl de NG32 zich uitstrekt tot 140 millimeter met G1 1/2-poorten.
Temperatuurprestaties dekken typische industriële omstandigheden. Met standaard NBR-afdichtingen werkt de pilootbediende terugslagklep SL betrouwbaar van min 30 graden Celsius tot positief 80 graden Celsius. Als er sprake is van hogere temperaturen of agressieve vloeistoffen, biedt FKM-afdichtingsmateriaal een betere weerstand. De klep accepteert hydraulische vloeistoffen met een viscositeit variërend van 2,8 tot 500 vierkante millimeter per seconde, hoewel optimale prestaties worden bereikt met standaard HLP46-olie bij 40 graden Celsius.
Contaminatiebeheersing blijft van cruciaal belang voor een lange levensduur van de klep. Bosch Rexroth raadt aan de vloeistofzuiverheid te handhaven volgens ISO 4406 klasse 20/18/15 of beter. Het volgen van de RE 50070-filtratienormen helpt voorkomen dat de pilootdoorgangen verstopt raken, wat een van de meest voorkomende faalwijzen is voor pilootgestuurde terugslagkleppen.
Het juiste model voor uw toepassing selecteren
De keuze tussen verschillende SL-varianten met servogestuurde terugslagklep hangt af van verschillende factoren in het ontwerp van uw hydraulisch systeem. De basisconfiguratie met één piloot SL werkt goed als u de stroom slechts in één richting wilt regelen. Deze opstelling is gebruikelijk bij verticale cilindertoepassingen waarbij de zwaartekracht de last naar beneden probeert te trekken en u de mogelijkheid heeft om op afstand te ontgrendelen.
Versies met dubbele piloot bieden controle in beide richtingen, waardoor ze ideaal zijn voor dubbelwerkende cilinders waarbij de last aan beide uiteinden van de slag moet worden vastgehouden. Bouwmachines zoals graafmachinearmen gebruiken deze configuratie vaak om drift in beide richtingen te voorkomen wanneer de machinist de bedieningselementen loslaat. De dubbele pilootfunctie van de pilootgestuurde terugslagklep SL zorgt ervoor dat de lading precies op de plaats blijft, ongeacht externe krachten.
De decompressieoptie wordt belangrijk wanneer uw systeem hoge drukverschillen ervaart of wanneer plotselinge drukontladingen componenten kunnen beschadigen. Type A-modellen met een vooropeningsfase met kogelschotel verminderen de schokken in de hydraulische leidingen en minimaliseren het geluid tijdens het schakelen van de kleppen. Dit maakt ze de voorkeur voor toepassingen waarbij het comfort van de machinist belangrijk is of waar drukpieken gevoelige componenten kunnen beschadigen. Type B-modellen zonder vooropening reageren sneller en werken goed wanneer snelle klepbediening belangrijker is dan geleidelijke drukontlasting.
De keuze van de verbindingsmethode hangt af van uw systeemarchitectuur. Subplaatmontage volgens de DIN 24340-normen maakt compacte integratie van verdeelstukken en schoner sanitair mogelijk, vooral waardevol in mobiele apparatuur waar de ruimte beperkt is. Schroefdraadverbindingen bieden meer flexibiliteit voor retrofittoepassingen of systemen waarbij montage op het spruitstuk niet praktisch is. De voorgestuurde terugslagklep SL ondersteunt beide benaderingen met compatibele afmetingen.
Aanpassing van de openingsdruk biedt een andere afstemmingsparameter. Standaardmodellen gebruiken veervoorspanningsinstellingen tussen 1,5 en 10 bar, die bepalen hoeveel tegendruk wordt opgebouwd voordat de hoofdschotel stevig zit. Een lagere openingsdruk zorgt voor een gemakkelijkere vrije doorstroming, maar kan ertoe leiden dat de klep later tijdens het drukverlies opnieuw op zijn plaats komt. Hogere openingsdrukken zorgen voor een positieve zitting, maar verhogen de drukval in de vrije stroomrichting.
Waar pilootgestuurde terugslagkleppen SL het beste presteren
Industriële automatisering is sterk afhankelijk van de SL-technologie met pilootbediende terugslagklep voor nauwkeurige belastingcontrole. Productiepersen gebruiken deze kleppen om de rampositie te behouden tijdens perscycli, waardoor wordt voorkomen dat de zware bovenplaat gaat afdrijven wanneer de hydraulische druk daalt. Spuitgietmachines maken gebruik van soortgelijke opstellingen om de matrijshelften onder hoge klemkracht vergrendeld te houden, waardoor een consistente onderdeelkwaliteit wordt gegarandeerd.
Mobiele apparatuur vertegenwoordigt misschien wel het grootste toepassingsgebied voor de pilootbediende terugslagklep SL. Graafmachines, wielladers en graaflaadmachines hebben allemaal een betrouwbare lastopname nodig in hun giek-, stick- en bakcircuits. Wanneer een machinist de machine parkeert met de bak omhoog, voorkomt de servobediende terugslagklep dat de lading naar beneden kruipt als gevolg van lekkage van de cilinderafdichting of thermische uitzetting van opgevangen olie. De externe afvoerconfiguratie van SL-kleppen werkt bijzonder goed in deze toepassingen, omdat interne drukfeedback wordt vermeden die instabiliteit zou kunnen veroorzaken.
Kraantoepassingen vereisen een nog hogere betrouwbaarheid, omdat lastdalingen ernstige veiligheidsrisico's met zich meebrengen. Stempelstabilisatoren op mobiele kranen maken gebruik van voorgestuurde terugslagkleppen SL om dagen of weken lang hun positie te behouden tijdens langdurig hijsen. De nullekkagekarakteristiek zorgt ervoor dat de kraan tijdens de hele operatie waterpas blijft. Veel kraanontwerpen zijn voorzien van dubbele, voorgestuurde terugslagkleppen aan beide zijden van elke cilinder, waardoor een redundante lastbehoud ontstaat die blijft functioneren, zelfs als één klep defect raakt.
Waterzuiveringsinstallaties hebben ontdekt dat SL-modellen met pilootbediende terugslagkleppen de onderhoudsprocedures vereenvoudigen. Pompstations gebruiken deze kleppen om motoren te isoleren tijdens onderhoud, terwijl activering op afstand mogelijk is voor het omgekeerd spoelen van filters. Dankzij de externe pilot-afvoer kan onderhoudspersoneel de opening van de klep vanaf een veilige afstand regelen, waardoor werknemers uit de buurt van hogedrukzones blijven. Deze mogelijkheid op afstand vermindert de uitvaltijd en verbetert de veiligheid in vergelijking met handmatig bediende isolatiekleppen.
Systemen voor het regelen van de stand van de rotorbladen van windturbines vertegenwoordigen een groeiende toepassing van voorgestuurde terugslagkleppen. Elk blad is verbonden met hydraulische cilinders die de hoek ten opzichte van de wind aanpassen. De voorgestuurde terugslagklep SL houdt de bladpositie vast tijdens normaal gebruik, terwijl een snelle aanpassing mogelijk is wanneer de windomstandigheden veranderen. De nullekkagespecificatie is hier van belang omdat zelfs kleine veranderingen in de bladhoek de turbine-efficiëntie en structurele belasting beïnvloeden.
Apparatuur voor intern transport, zoals vorkheftrucks, profiteert van de nauwkeurige bediening die deze kleppen bieden. De masthefcilinders moeten lasten op elke hoogte kunnen vasthouden zonder dat er drift ontstaat, wat de voorgestuurde terugslagklep SL op betrouwbare wijze doet. De variant met dubbele piloot maakt gecontroleerd neerlaten mogelijk, zelfs onder zware belasting, door de stuurdruk te moduleren om een soepele afdaling te creëren in plaats van een vrije val.
Voordelen waardoor SL-kleppen opvallen
Het belangrijkste voordeel van een voorgestuurde terugslagklep SL is de nullekkagekarakteristiek in de geblokkeerde richting. In tegenstelling tot direct werkende terugslagkleppen die onder hoge druk enigszins kunnen sijpelen, of tegenwichtkleppen die inherent enige gecontroleerde lekkage hebben, zorgt de SL-klep voor een perfecte afdichting. Dit is van cruciaal belang voor het vasthouden van statische lasten, waarbij zelfs kleine afwijkingen zich in de loop van de tijd ophopen tot aanzienlijke positiefouten.
De mogelijkheid tot afstandsbediening vergroot het bereik van de machinist en verbetert de veiligheid. Door vanaf een afgelegen locatie stuurdruk toe te passen, kunt u ladingen lossen zonder in de buurt van potentieel gevaarlijke apparatuur te staan. Noodstopsystemen kunnen ook worden geïntegreerd met SL-circuits met pilootbediende terugslagklep, waardoor vastzittende belastingen automatisch worden vrijgegeven wanneer veiligheidsvergrendelingen worden geactiveerd. Deze flexibiliteit blijkt waardevol in geautomatiseerde systemen waar menselijke tussenkomst tot een minimum moet worden beperkt.
De hoge stroomcapaciteit in verhouding tot de klepgrootte helpt systeemontwerpers de omvang van componenten te minimaliseren. De grootste SL-modellen met servobediende terugslagklep verwerken 550 liter per minuut, voldoende voor de meeste industriële cilinders, terwijl de montageafmetingen compact blijven. Dit hoge stroomvermogen gaat gepaard met een lage drukval in de vrije stroomrichting, doorgaans minder dan 5 bar bij nominale stroomsnelheden, wat minder energieverspilling en koelere bedrijfstemperaturen betekent.
Snelle reactie op veranderende omstandigheden geeft voorgestuurde terugslagkleppen een voorsprong in dynamische toepassingen. Wanneer de stuurdruk van toepassing is, gaat de klep snel open, en wanneer de stuurdruk wegvalt, klikken de veer- en systeemdruk de schotel vrijwel onmiddellijk dicht. De decompressievarianten vertragen deze actie opzettelijk om schokken te verminderen, maar zelfs deze modellen reageren sneller dan alternatieve kleptypen die afhankelijk zijn van vloeistofwrijving of ingewikkelde meetcircuits.
Bidirectionele flexibiliteit in dubbele pilotconfiguraties elimineert de noodzaak voor meerdere kleppen in complexe circuits. Een enkele, voorgestuurde terugslagklep SL met dubbele stuuringangen kan twee afzonderlijke kleppen vervangen in toepassingen waarbij de belasting in beide richtingen moet worden vastgehouden. Dit vermindert het aantal onderdelen, potentiële lekpunten en de algehele systeemcomplexiteit, terwijl de betrouwbaarheid wordt verbeterd dankzij minder componenten.
De beperkingen en risico's begrijpen
Structurele complexiteit vormt het voornaamste nadeel van door een piloot bediende SL-ontwerpen van terugslagkleppen in vergelijking met eenvoudigere, direct werkende kleppen. De extra componenten, waaronder pilot-schotels, regelzuigers en externe afvoerkanalen verhogen de productiekosten en creëren meer potentiële faalpunten. Kleine stuurdoorgangen zijn bijzonder kwetsbaar voor vervuiling, waardoor het stuursignaal kan worden geblokkeerd en de klep niet kan worden geopend wanneer dat nodig is.
De onderhoudsvereisten zijn hoger voor voorgestuurde terugslagkleppen dan voor eenvoudigere alternatieven. De loodsdoorgangen moeten regelmatig worden geïnspecteerd en gereinigd om verstopping te voorkomen. Slijtage van afdichtingen op zowel de hoofdschotel als de pilotschotel vereist periodieke vervanging, meestal met behulp van NBR- of FKM-materialen, afhankelijk van uw vloeistof- en temperatuuromstandigheden. Deze onderhoudstaken vergen meer technische kennis dan het onderhoud van een standaard terugslagklep, waardoor mogelijk gespecialiseerde training voor onderhoudspersoneel nodig is.
Dynamische belastingstoepassingen kunnen klapperproblemen veroorzaken bij SL-modellen met pilootbediende terugslagklep. Wanneer belastingen oscilleren of trillen, kan de klep herhaaldelijk openen en sluiten bij de drempeldruk, waardoor geluid en versnelde slijtage ontstaan. Tegengewichtkleppen kunnen deze dynamische omstandigheden soepeler aan dankzij hun progressieve openingskarakteristieken. Als uw toepassing een constante lastbeweging impliceert in plaats van statisch vasthouden, is een pilootgestuurde terugslagklep wellicht niet de beste keuze.
Thermische uitzettingseffecten vormen een subtiel maar reëel risico bij pilootgestuurde terugslagkleptoepassingen. Wanneer hydraulische olie die gevangen zit tussen een gesloten klep en een last, opwarmt, zet deze uit en verhoogt de druk. Ingenieurs noemen dit soms 'thermisch slot' omdat de drukstijging zo ernstig kan worden dat het pilootsignaal dit niet kan overwinnen. Temperatuurstijgingen rond de 10 graden Celsius kunnen drukstijgingen veroorzaken van meer dan 100 bar in opgesloten volumes. Het ontwerpen van thermische ontlastkleppen of het overwegen van temperatuurstabiele vloeistoffen helpt dit risico te beperken.
Kostenoverwegingen maken de SL-modellen met pilootbediende terugslagklep minder aantrekkelijk voor eenvoudige toepassingen. Een eenvoudige, direct werkende terugslagklep kost aanzienlijk minder en werkt prima voor eenvoudige terugstroompreventie waar het vasthouden van de last niet vereist is. De geavanceerde bedieningsfuncties van een SL-klep rechtvaardigen hun hogere prijs alleen wanneer uw toepassing specifiek de mogelijkheid tot ontgrendeling op afstand, nullekkage of nauwkeurige bidirectionele bediening nodig heeft.
SL-kleppen vergelijken met alternatieve oplossingen
Direct werkende terugslagkleppen vormen het eenvoudigste alternatief voor een voorgestuurde terugslagklep SL. Deze basiskleppen gebruiken alleen vloeistofdruk om de schotel tegen een lichte veer op te tillen, waardoor stroming in één richting mogelijk is en de omgekeerde stroming wordt geblokkeerd. Ze reageren zeer snel en kosten veel minder dan pilootgestuurde ontwerpen. Direct werkende terugslagkleppen kunnen echter onder hoge druk enigszins lekken, sneller slijten als gevolg van directe vloeistofinslag op de schotel, en kunnen niet op afstand in omgekeerde richting worden geopend. Ze werken goed voor pompuitlaatbescherming of basislijnisolatie, maar voldoen niet aan de vereisten voor het daadwerkelijk vasthouden van de last.
Tegengewichtkleppen combineren een drukontlastingsfunctie met terugslagklepgedrag, waardoor een soepele regeling van dynamische belastingen ontstaat. Deze kleppen moduleren de opening op basis van de belastingsdruk, waardoor een gecontroleerde daling van verticale belastingen mogelijk is terwijl de tegendruk behouden blijft om weglopen te voorkomen. Ze blinken uit in bewegingscontrole van mobiele apparatuur waarbij ladingen voortdurend in beweging zijn, zoals kraantakels of hefpoorten voor voertuigen. Het nadeel is dat tegengewichtkleppen altijd enige gecontroleerde lekkage hebben en meer kosten dan direct werkende of pilootgestuurde terugslagkleppen. Voor het vasthouden van statische lasten waarbij geen beweging gewenst is, biedt een voorgestuurde terugslagklep SL betere prestaties tegen lagere kosten.
Elektrisch bediende magneetventielen bieden een andere optie voor ontgrendeling op afstand. Deze kleppen maken gebruik van elektromagnetische spoelen om interne spoelen of schotels te verschuiven, waardoor aan-uitregeling mogelijk is zonder dat er stuurdruk nodig is. Ze werken goed in systemen met een elektronische besturingsarchitectuur en kunnen rechtstreeks worden geïntegreerd met PLC's en andere automatiseringsapparatuur. Magneetkleppen hebben echter doorgaans een lagere stroomcapaciteit dan voorgestuurde terugslagkleppen van vergelijkbare grootte, genereren warmte tijdens continue bekrachtiging en hebben elektrische stroom nodig om open posities te behouden. De voorgestuurde terugslagklep SL wint in toepassingen waar hydraulisch vermogen direct beschikbaar is en de elektrische complexiteit tot een minimum moet worden beperkt.
Hydraulische zekeringen vormen een gespecialiseerd alternatief voor veiligheidskritische lastopname. Deze apparaten sluiten automatisch wanneer ze een te hoog debiet detecteren, wat kan duiden op een gescheurde slang of kapotte fitting. Ze bieden noodbescherming die pilootgestuurde terugslagkleppen niet kunnen bieden. Zekeringen bieden echter geen mogelijkheid tot ontgrendeling op afstand en kunnen een valse trigger veroorzaken bij legitieme omstandigheden met hoog debiet. Veel ingenieurs combineren beide technologieën, waarbij ze gebruik maken van een voorgestuurde terugslagklep SL voor normale regeling en een hydraulische zekering voor noodbeveiliging.
Onderhoudspraktijken die de levensduur verlengen
Regelmatige inspectieschema's zorgen ervoor dat SL-systemen met pilootgestuurde terugslagkleppen betrouwbaar blijven werken. Bij maandelijkse visuele controles moet worden gezocht naar externe olielekkage rond afdichtingen en montageoppervlakken. Zelfs kleine lekken duiden op een verslechtering van de afdichtingen die in de loop van de tijd zal verergeren. Luisteren naar ongebruikelijke geluiden tijdens de werking van de klep kan problemen aan het licht brengen voordat er een volledige storing optreedt. Kwetterende of piepende geluiden duiden vaak op onstabiele drukomstandigheden of versleten schoteloppervlakken.
Onderhoud van de vloeistofzuiverheid beschermt de kleine pilootdoorgangen die pilootbediende terugslagkleppen kwetsbaar maken voor vervuiling. Het voldoen aan de eisen van ISO 4406 reinheidsklasse 20/18/15 betekent dat uw filtersysteem deeltjes opvangt voordat ze zich in de controleopeningen kunnen nestelen. Het gebruik van de juiste hydraulische olie zonder watervervuiling voorkomt corrosie van interne oppervlakken. Veel onderhoudsprogramma's omvatten driemaandelijkse oliemonsters en -analyses om te controleren of de verontreinigingsniveaus binnen aanvaardbare grenzen blijven.
Inspectie van pilotleidingen verdient speciale aandacht omdat deze buizen en doorgangen met een kleine diameter gemakkelijk verstopt raken. Door de pilotleidingen jaarlijks los te koppelen en terug te spoelen, wordt opgehoopt vuil verwijderd. Terugslagkleppen in het stuurcircuit moeten worden gereinigd of vervangen als ze tekenen van vastlopen vertonen. Het testen van de stuurdruk met een meter bevestigt dat er voldoende stuursignaal poort X bereikt wanneer u de pilootgestuurde terugslagklep SL opdracht geeft om te openen.
De vervangingsintervallen voor afdichtingen zijn afhankelijk van de bedrijfsomstandigheden, maar vinden doorgaans elke twee tot vijf jaar plaats. NBR-afdichtingen gaan langer mee bij toepassingen met gematigde temperaturen, terwijl FKM-afdichtingen bestand zijn tegen hogere temperaturen en agressieve vloeistoffen, maar duurder zijn. Wanneer u afdichtingen vervangt, inspecteer dan de pasvlakken van de schotel en het klephuis op krassen of slijtage die een goede afdichting kunnen belemmeren, zelfs met nieuwe elastomeren. Licht polijsten met fijn schuurpapier kan de afdichtingsoppervlakken herstellen, maar diepe groeven vereisen vervanging van het klephuis.
Functionele tests valideren dat pilootgestuurde terugslagkleppen nog steeds correct functioneren. Een eenvoudige test maakt gebruik van een verticale cilinder die met gewicht is geladen. Als de stuurdruk geblokkeerd is, moet de lading uren of dagen perfect stationair blijven, wat geen lekkage aantoont. Het toepassen van de nominale stuurdruk moet de klep openen en de lading soepel laten dalen. Als de lading naar beneden kruipt terwijl de stuurdruk is uitgeschakeld, of als er overmatige stuurdruk nodig is om de klep te openen, is onderhoud of vervanging vereist.
Veelvoorkomende problemen oplossen
Wanneer een door een piloot bediende terugslagklep SL niet op commando opengaat, controleer dan eerst de stuurdruk bij poort X. Met behulp van een manometer bij de stuuraansluiting kunt u bevestigen of er voldoende signaaldruk de klep bereikt. Als de stuurdruk lager is dan 5 bar, ligt het probleem in het stuurcircuit en niet in de klep zelf. Controleer op geblokkeerde leidingen, defecte stuurkleppen of onvoldoende pompcapaciteit op de stuurtoevoer.
Als de stuurdruk correct wordt weergegeven, maar de klep nog steeds niet opengaat, vermoedt u vervuiling in de stuurdoorgang of een vastzittende regelzuiger. Bij het demonteren van de klep komt doorgaans vuil of corrosie aan het licht die de beweging van de zuiger verhindert. Het grondig reinigen van alle interne doorgangen en het vervangen van afdichtingen herstelt meestal de functie. In ernstige gevallen kan het oppervlak van de bedieningszuiger beschadigd raken en moet het vervangen worden.
Lekkage in de geblokkeerde richting wijst op schade aan de schotel of zitting. Kleine hoeveelheden verontreiniging kunnen zich in het zachte schoteloppervlak nestelen, waardoor lekpaden ontstaan, zelfs als de klep gesloten is. Demontage en inspectie zullen uitwijzen of het reinigen van de schotel en de zitting de afdichting herstelt, of dat vervangende onderdelen nodig zijn. Als de lekkage na het reinigen blijft bestaan, controleer dan of de systeemdruk de nominale capaciteit van de klep niet overschrijdt, wat de afdichtingsoppervlakken permanent kan beschadigen.
Chatten of trillen tijdens bedrijf duidt erop dat de lading onstabiel is of dat de stuurdruk oscilleert. Controleer of de belasting stabiel blijft tijdens de werking van de klep. Als de last zelf trilt, is de voorgestuurde terugslagklep SL mogelijk niet de juiste oplossing voor die toepassing. Drukinstabiliteit in het stuurcircuit kan ertoe leiden dat de klep herhaaldelijk op de drempel opent en sluit. Het installeren van een accumulator in de pilotleiding verzacht deze drukschommelingen vaak en stopt het klapperen.
Lawaai tijdens het schakelen van de klep betekent doorgaans dat de decompressiefunctie niet correct werkt of dat de toepassing een klep van type A nodig heeft in plaats van type B. Modellen zonder schotel met kogelschotel laten de druk plotseling ontsnappen, wat een akoestische schok in de hydraulische leidingen kan veroorzaken. Als het geluid onaanvaardbaar is, lost het overschakelen naar een decompressievariant, door een piloot bediende terugslagklep SL, het probleem meestal op. Als alternatief kan het toevoegen van een kleine opening in de stuurleiding de opening van de klep vertragen, waardoor schokken worden verminderd ten koste van een iets langzamere respons.
Thermische vergrendelingssituaties vereisen verschillende benaderingen voor het oplossen van problemen. Als ladingen moeilijk te verplaatsen zijn nadat het systeem in warme omstandigheden stil heeft gestaan, veroorzaakt de uitzetting van opgesloten vloeistof waarschijnlijk overmatige druk. Door kleine thermische ontlastkleppen te installeren die boven de normale werkdruk zijn geplaatst, maar onder de capaciteit van de pilootoverbrugging, is thermische uitzetting mogelijk zonder de normale werking te beïnvloeden. Als alternatief kan het gebruik van temperatuurstabiele hydraulische vloeistoffen de thermische uitzettingscoëfficiënten verminderen.
Toekomstige ontwikkelingen en trends in de sector
Ontwerpers van hydraulische systemen integreren steeds vaker sensoren met voorgestuurde SL-componenten van de terugslagklep om voorspellend onderhoud mogelijk te maken. Druktransducers in stuurleidingen bewaken de sterkte van het stuursignaal en waarschuwen operators voordat de stuurdruk onder het functionele niveau daalt. Verontreinigingssensoren in de afvoerleiding van poort Y detecteren wanneer deeltjes zich beginnen op te hopen, waardoor onderhoud wordt geactiveerd voordat verstopping optreedt. Deze slimme klepsystemen verminderen ongeplande stilstand door problemen vroegtijdig te onderkennen.
Milieuregelgeving stimuleert de acceptatie van biologisch afbreekbare hydraulische vloeistoffen, vooral in mobiele apparatuur en bosbouwtoepassingen. Moderne, voorgestuurde SL-ontwerpen voor terugslagkleppen vangen deze vloeistoffen op dankzij compatibele afdichtingsmaterialen en verbeterde corrosiebescherming. VDMA 24568 en soortgelijke normen helpen ingenieurs bij het selecteren van geschikte kleppen voor bio-olietoepassingen. Naarmate de zorgen over het milieu toenemen, kunt u een bredere compatibiliteit met alternatieve vloeistofchemie verwachten.
Miniaturisatietrends in mobiele apparatuur creëren vraag naar kleinere, lichtere, pilootgestuurde terugslagkleppen zonder dat dit ten koste gaat van de prestaties. Geavanceerde productietechnieken, waaronder 3D-printen en precisiegieten, kunnen compactere ontwerpen mogelijk maken. Gewichtsvermindering is aanzienlijk van belang bij batterij-elektrische mobiele apparatuur, waarbij elke kilogram het bereik beïnvloedt. Toekomstige SL-modellen met pilootbediende terugslagklep kunnen lichtere materialen zoals aluminium of kunststoffen bevatten in niet-drukdragende componenten.
Verbeteringen in de energie-efficiëntie zijn gericht op het verminderen van drukvallen in de vrije stroomrichting. Zelfs de huidige drukval van 5 bar bij nominaal debiet vertegenwoordigt verspilde energie die in warmte verandert. Een geoptimaliseerde stroompadgeometrie zou de drukval mogelijk kunnen halveren, waardoor de algehele systeemefficiëntie zou verbeteren. Naarmate de energiekosten stijgen en de druk op het milieu toeneemt, worden deze efficiëntiewinsten economisch aantrekkelijker.
De integratie met elektronische controlesystemen zal waarschijnlijk toenemen. Terwijl de voorgestuurde terugslagklep SL momenteel uitsluitend afhankelijk is van hydraulische stuursignalen, kunnen toekomstige versies elektronische stuurkleppen en positiesensoren bevatten die rechtstreeks in het kleplichaam zijn ingebouwd. Deze integratie vereenvoudigt de systeemarchitectuur en maakt geavanceerdere besturingsalgoritmen mogelijk, terwijl de mechanische eenvoud en betrouwbaarheid behouden blijven die voorgestuurde terugslagkleppen aantrekkelijk maken.
Maak de juiste keuze voor uw toepassing
Het selecteren van een pilootgestuurde terugslagklep SL versus alternatieve technologieën vereist een zorgvuldige evaluatie van uw specifieke vereisten. Bepaal eerst of uw toepassing statische belasting of dynamische belastingcontrole nodig heeft. Als de belasting volledig stationair moet blijven wanneer de klep gesloten is, maakt de nullekkagekarakteristiek van een voorgestuurde terugslagklep SL deze de beste keuze. Als de last regelmatig beweegt met een gecontroleerde daalsnelheid, is een tegengewichtklep waarschijnlijk beter geschikt.
Overweeg of de mogelijkheid om op afstand te ontgrendelen van belang is in uw ontwerp. Bij eenvoudige toepassingen waarbij handmatige klepbediening acceptabel is, kunnen goedkopere, direct werkende terugslagkleppen worden gebruikt. Wanneer operators de klepopening op afstand moeten regelen, of wanneer geautomatiseerde systemen klepbediening moeten integreren, biedt de pilootbediende terugslagklep SL essentiële bediening op afstand via zijn pilootcircuit. Veiligheidsoverwegingen zijn vaak de drijvende kracht achter deze vereiste wanneer het weghouden van personeel uit gevaarlijke gebieden de algehele systeemveiligheid verbetert.
Evalueer eerlijk de mogelijkheden van uw systeem voor contaminatiecontrole. Voorgestuurde terugslagklep SL-modellen vereisen schone hydraulische vloeistof en goede filtratie. Als uw toepassing in stoffige omgevingen met marginale filtratie werkt, of als de onderhoudspraktijken inconsistent zijn, kunnen eenvoudigere kleptypen met minder kleine doorgangen betrouwbaarder blijken, ondanks hun prestatiebeperkingen. Kies geen geavanceerde kleppen voor systemen die niet de zuiverheid kunnen handhaven die deze kleppen vereisen.
Vereisten voor debiet en druk beperken uw selectie van klepgroottes. Meet de werkelijke stroomsnelheden in uw circuit in plaats van te vertrouwen op de pompcapaciteit, aangezien de meeste systemen niet continu op maximale stroom werken. Door de kleinste klep te kiezen die uw werkelijke debieten aankan, worden de kosten en het gewicht geminimaliseerd. De drukwaarden moeten de maximale systeemdruk overschrijden met voldoende veiligheidsmarge, waarbij doorgaans kleppen worden geselecteerd die minimaal 25 procent boven de maximaal verwachte druk liggen.
De externe afvoervereisten bepalen of u een SL-model nodig heeft of dat de eenvoudigere SV-variant voldoende is. Als uw pilot-afvoer via hetzelfde spruitstuk als de hoofdklep naar de tank kan terugkeren, werken de SV-modellen met interne afvoer prima. Wanneer de pilot-afvoer afzonderlijk moet worden geleid, bijvoorbeeld om ervoor te zorgen dat de tankdruk de werking van de pilot niet verstoort, biedt de externe afvoerpoort Y op de pilot-bediende terugslagklep SL-modellen de nodige flexibiliteit.
Beperkingen in de installatieruimte zijn van invloed op de keuze van de montagestijl. Subplaatmontage biedt de meest compacte installatie wanneer u een spruitstuk kunt ontwerpen dat plaats biedt aan meerdere kleppen. Schroefdraadverbindingen bieden flexibiliteit voor retrofittoepassingen of testopstellingen waar de fabricage van verdeelstukken niet praktisch is. Meet de beschikbare ruimte zorgvuldig en bekijk de maattekeningen voordat u een bepaalde montageconfiguratie kiest.
Conclusie
De voorgestuurde terugslagklep SL vervult een specifieke maar belangrijke rol in hydraulische systemen die op afstand bediende lasten zonder lekkage vereisen. De externe afvoerconfiguratie biedt ontwerpflexibiliteit waar standaard SV-modellen niet aan kunnen tippen, wat vooral waardevol is in complexe circuits waar de stuurdrukroutering van belang is. Door zowel de mogelijkheden als de beperkingen van deze kleppen te begrijpen, kunnen ingenieurs weloverwogen beslissingen nemen over wanneer ze moeten worden gebruikt en hoe ze op de juiste manier moeten worden onderhouden.
Voor statische belastingstoepassingen in industriële automatisering, mobiele apparatuur en veiligheidskritische systemen levert de pilootgestuurde SL-terugslagklep-technologie betrouwbare prestaties waar eenvoudigere alternatieven niet aan kunnen tippen. De hogere kosten en onderhoudseisen zijn gerechtvaardigd wanneer nullekkage en bediening op afstand essentieel zijn. Minder veeleisende toepassingen werken vaak prima met direct werkende terugslagkleppen of andere eenvoudigere oplossingen tegen lagere kosten.
Voor een juiste selectie moeten de klepspecificaties worden afgestemd op de daadwerkelijke systeemvereisten, waarbij rekening wordt gehouden met de nominale maat, drukwaarden, afdichtingsmaterialen en montageconfiguratie. Gedetailleerde technische documentatie van Bosch Rexroth, inclusief de RE 21482-catalogus, biedt de gegevens die nodig zijn voor nauwkeurige klepafmetingen. Leveranciers zoals Hyquip en Leader Hydraulics kunnen toepassingsondersteuning en prijzen bieden voor specifieke modellen.
Onderhoudsprogramma's die de nadruk leggen op verontreinigingscontrole en regelmatige inspectie zorgen ervoor dat SL-systemen met pilootbediende terugslagkleppen tien jaar of langer betrouwbaar blijven werken. Wanneer zich problemen voordoen, worden bij systematische probleemoplossing meestal herstelbare oorzaken geïdentificeerd, zoals verstopping van de stuurleiding of slijtage van afdichtingen. Als u begrijpt hoe deze kleppen intern werken, wordt het oplossen van problemen veel effectiever.
Naarmate de hydraulische technologie zich ontwikkelt in de richting van een grotere integratie met elektronische bedieningselementen en een verbeterde energie-efficiëntie, zullen de SL-ontwerpen met pilootbediende terugslagkleppen zich blijven aanpassen om aan nieuwe eisen te voldoen. Het fundamentele werkingsprincipe – het gebruik van stuurdruk om een afgedichte schotel mechanisch los te laten – blijft solide en zal waarschijnlijk nog vele decennia hydraulische systemen van dienst zijn. Ingenieurs die deze kleppen grondig begrijpen, kunnen betere systemen ontwerpen en problemen effectiever oplossen.
