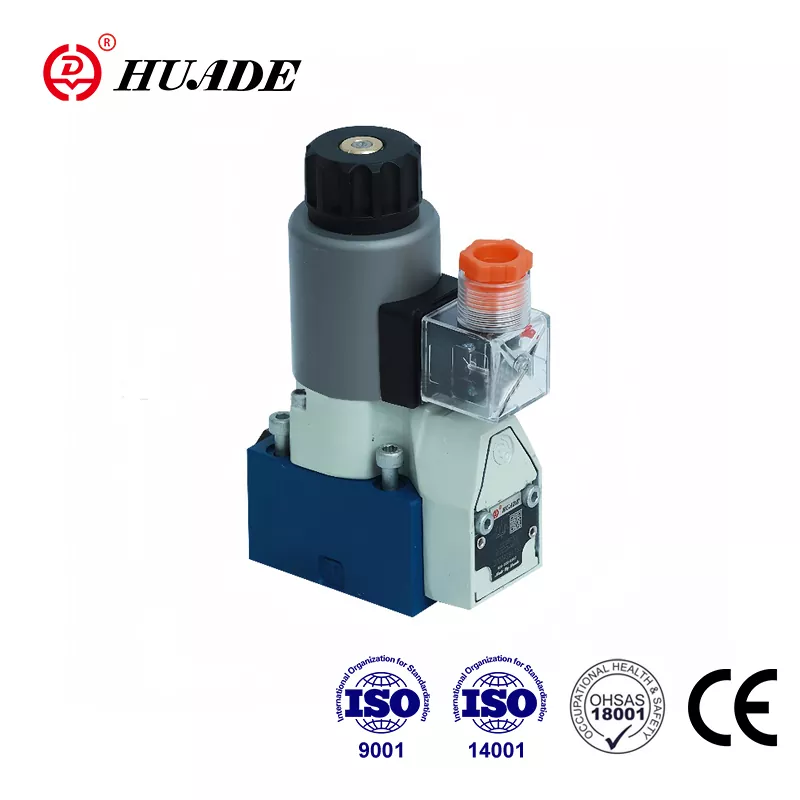

Als het om hydraulische systemen gaat die absolute betrouwbaarheid vereisen, is de schotel-richtingsklep M-SEW 6 van Bosch Rexroth een serieuze concurrent. Dit ventiel lost een probleem op dat traditionele regelventielen eenvoudigweg niet aankunnen: volledige lekvrije isolatie onder hoge druk. Als u werkt met hydraulische systemen waarbij zelfs kleine lekkages van belang zijn, kan het begrijpen van wat de M-SEW 6 anders maakt u later veel kopzorgen besparen.
Wat een schotelklep anders maakt
De schotel-richtingsklep M-SEW 6 gebruikt een fundamenteel andere aanpak dan de meeste hydraulische kleppen die u tegenkomt. In plaats van glijdende metalen onderdelen die afdichtingen creëren door nauwe toleranties, gebruikt deze klep een geharde kogel of kegel die de stroom fysiek blokkeert door tegen een nauwkeurig bewerkt oppervlak te zitten. Zie het als een flessendop versus een schuifdeur. De flessendop sluit volledig af wanneer hij wordt ingedrukt, terwijl een schuifdeur altijd een opening heeft, hoe strak hij ook zit.
Deze ontwerpkeuze is enorm belangrijk in echte toepassingen. Traditionele regelventielen lekken altijd in zekere mate intern. Hoe nauwer de toleranties, hoe minder ze lekken, maar het lek gaat nooit naar nul. De M-SEW 6 schotel-richtklep elimineert dit probleem volledig door zijn op de zitting gebaseerde ontwerp. Wanneer het schotelelement tegen zijn zitting drukt, stopt de stroming volledig.
Drukmogelijkheden die hem onderscheiden
De M-SEW 6 schotel-richtklep kan een druk aan tot 630 bar, wat zich vertaalt naar ongeveer 9.150 psi. Voor de context: de meeste standaard kleppen van D03-formaat hebben een maximale druk van ongeveer 350 bar. Deze bijna verdubbelde drukwaarde is niet zomaar een getal op een datasheet. Het vertegenwoordigt een fundamentele technische toewijding aan structurele integriteit die van invloed is op alles, van de dikte van de behuizing tot de montagevereisten.
Bij een druk van 630 bar ontstaan er enorme krachten die proberen de klep los te maken van het montageoppervlak. Een typisch D03-klepaansluitgebied ondervindt bij deze druk een scheidingskracht van meer dan 4000 pond. De M-SEW 6 schotel-richtingsklep regelt dit door middel van specifieke montagevereisten die nauwkeurig moeten worden gevolgd. Het montageoppervlak heeft een vlakheid nodig binnen 0,01 mm per 100 mm en een oppervlakteruwheid van Rz 0,8. De montagebouten, M5x45 kwaliteit 10.9, moeten worden aangedraaid tot exact 8,9 Nm.
Hoe de M-SEW 6 feitelijk werkt
De schotel-richtingsklep M-SEW 6 werkt via directe magneetaansturing. Wanneer u de spoel bekrachtigt, genereert deze een magnetische kracht die het schotelelement van zijn zitting trekt, waardoor stroming mogelijk is. Wanneer de stroom wordt uitgeschakeld, slaan een terugstelveer en systeemdruk de schotel terug op zijn zitting, waardoor de stroom onmiddellijk wordt geblokkeerd. Hierdoor heeft de M-SEW 6 schotel-richtingsklep opmerkelijk snelle schakeltijden, vooral bij het sluiten.
De schakelsnelheden vertellen een belangrijk verhaal. Bij werking op zuivere 24V DC wordt de klep binnen 25 tot 40 milliseconden bekrachtigd en in slechts 10 tot 15 milliseconden gedeactiveerd. Die ontkrachtingstijd is uitzonderlijk snel vergeleken met regelventielen, wat enorm belangrijk is bij veiligheidstoepassingen. Als er iets misgaat en u de stroom onmiddellijk moet stoppen, kunnen die extra milliseconden van cruciaal belang zijn.
Als u de M-SEW 6 schotel-richtklep echter op wisselspanning via een gelijkrichter laat draaien, veranderen de prestaties aanzienlijk. De uitschakeltijd neemt toe tot 35 tot 55 milliseconden omdat het gelijkrichtcircuit filtercondensatoren heeft die het stroomverval in de spoel vertragen. Deze drie tot vier keer langzamere respons kan voor sommige toepassingen acceptabel zijn, maar voor noodstopsystemen levert de directe gelijkstroomwerking duidelijk betere prestaties op.
Configuratieopties en wat ze betekenen
De M-SEW 6 schotel-richtingsklep is verkrijgbaar in verschillende functionele configuraties. De meest voorkomende zijn de 3/2-wegversies met symbolen U en C. Het U-symbool vertegenwoordigt een normaal open configuratie waarbij poort P wordt aangesloten op poort A wanneer de klep niet bekrachtigd is. Het C-symbool staat voor normaal gesloten, waarbij P tot A geblokkeerd is als er geen stroom is. Deze 3/2 configuraties zijn waar schotelkleppen echt uitblinken, omdat ze een perfecte isolatie kunnen behouden met een eenvoudige geometrie.
De klep is ook verkrijgbaar in 4/2-wegconfiguraties met de symbolen D en Y, hoewel deze iets minder vaak voorkomen. Het creëren van een 4/2-functie met schotelelementen is mechanisch complexer omdat u tegelijkertijd een lekvrije isolatie op meerdere poorten moet handhaven. De ontwerpafwegingen worden steeds uitdagender. Daarom benadrukt Rexroth de 3/2-versies waarbij de schotel-richtingsklep M-SEW 6 zijn maximale betrouwbaarheid en drukvermogen kan leveren.
De doorstroomcapaciteit bedraagt maximaal 25 liter per minuut. Dit lijkt misschien laag in vergelijking met sommige regelventielen, maar het is eigenlijk redelijk voor een direct bediende schotelklep van D03-formaat. De solenoïde moet zowel de veerkracht als de drukkracht overwinnen die op het schotelelement inwerkt. Het vergroten van de stroomcapaciteit zou een groter schoteloppervlak vereisen, wat een onpraktisch grote solenoïde zou vereisen voor directe werking.
Structuur van bestelcode uitgelegd
De M-SEW 6 schotel-richtingsklep maakt gebruik van een bestelcode met 16 posities die elk technisch detail specificeert. Als u deze code begrijpt, kunt u precies de klep krijgen die u nodig heeft. Positie 01 specificeert het vloeistoftype, dat is M voor minerale olie. Positie 02 geeft aan of het een 2-weg-, 3-weg- of 4-wegklep is. Positie 03 is SEW, wat bevestigt dat het een direct bediende klep in schotelstijl is.
Positie 04 bevestigt de maat als 6, wat overeenkomt met de NG6- of D03-standaard. Positie 05 is uw symboolselectie zoals U of C. Positie 07 specificeert de drukwaarde, 420 of 630 bar. Positie 09 regelt de spanning, waarbij G24 standaard 24V DC is. Opties zoals G96 en G110 geven via gelijkrichting werking op 110V of 120V AC aan.
Positie 12 wordt belangrijk als u positiebewaking nodig heeft. De M-SEW 6 schotel-richtingsklep kan worden uitgerust met inductieve sensoren (QMAG24 of QMBG24) die de werkelijke positie van de klep bevestigen. Deze bewakingsopties werken echter alleen bij de 420 bar-versie. De dikkere behuizing die nodig is voor werking bij 630 bar laat geen ruimte over voor de standaard sensormontage.
Met positie 13 kunt u gas- of terugslagklepinzetstukken toevoegen. De gasklepinzetstukken, aangeduid met B12 tot en met B22, beperken de stroom in verschillende mate. Wanneer u de schotel-richtingsklep M-SEW 6 met maximale druk en debiet bedient, kunnen deze inzetstukken waterslag en cavitatie tijdens het schakelen voorkomen. Positie 14 specificeert het afdichtingsmateriaal, standaard NBR of FKM (aangeduid met het achtervoegsel V) voor compatibiliteit met speciale vloeistoffen.
Overwegingen bij vloeistofcompatibiliteit
De M-SEW 6 schotel-richtklep werkt met standaard minerale oliën die voldoen aan de DIN 51524-specificaties. Het verwerkt ook verschillende biologisch afbreekbare en brandwerende vloeistoffen, waaronder HEES-, HEPG-, HETG-, HFDR- en HFDU-types. De keuze van het afdichtingsmateriaal wordt hier cruciaal. Standaard NBR-afdichtingen werken prima met minerale olie en werken van -30°C tot +80°C. Als u bepaalde synthetische esters of polyglycolvloeistoffen gebruikt, moet u FKM-afdichtingen met het V-achtervoegsel opgeven. FKM-afdichtingen hebben een iets smaller temperatuurbereik van -20°C tot +80°C, maar bieden de nodige chemische bestendigheid.
Een verkeerde keuze van de afdichting veroorzaakt een snelle degradatie. NBR-afdichtingen zullen in bepaalde synthetische vloeistoffen opzwellen en defect raken, terwijl FKM-afdichtingen kunnen uitharden en barsten als ze buiten hun temperatuurbereik worden gebruikt. In de documentatie van de schotel-richtingsklep M-SEW 6 wordt duidelijk aangegeven welke afdichting met welke vloeistof werkt, en het strikt volgen van deze richtlijnen is niet optioneel.
Installatievereisten die u niet kunt negeren
Het correct monteren van de M-SEW 6 schotel-richtingsklep bepaalt of deze presteert zoals ontworpen of lekt onder druk. De klep wordt met vier M5x45-bouten op een D03/NG6-spruitstuk of subplaat gemonteerd. Deze bouten moeten een sterkte van klasse 10.9 hebben en zijn aangedraaid tot precies 8,9 Nm. Door te weinig aandraaien kan de behuizing onder druk loskomen van het montageoppervlak. Door te strak aandraaien kan het montageoppervlak kromtrekken, waardoor spanningsconcentraties ontstaan die tot defecten aan de afdichting leiden.
De O-ringen bij de poorten zijn ook van belang. Poort P gebruikt een O-ring van 10x2 mm, terwijl poorten A en B O-ringen van 9,25x1,78 mm gebruiken. Dit zijn geen willekeurige maten. Ze zijn afgestemd op de groefafmetingen en verwachte drukbelastingen. Het gebruik van verkeerde O-ringen of beschadigde O-ringen garandeert lekkage die het hele doel van het kiezen van een schotel-richtingsklep M-SEW 6 in de eerste plaats tenietdoet.
De magneetspoel wordt bevestigd met een borgmoer die is aangedraaid tot 4 Nm. Dit lijkt misschien minder kritisch dan de hoofdmontagebouten, maar losse montage van de solenoïde veroorzaakt uitlijningsproblemen die de magnetische opening vergroten, waardoor de kracht wordt verminderd en mogelijk de volledige verplaatsing van de schotel wordt verhinderd. Het lijkt erop dat de klep werkt, maar niet volledig open of dicht is, waardoor stromingsbeperkingen of een onvolledige afdichting ontstaan.
Onderhoudsvoordelen ingebouwd in ontwerp
Een slim aspect van de M-SEW 6 schotel-richtklep is het verwijderbare en draaibare spoelontwerp. De magneetspoel kan worden verwijderd en vervangen zonder de drukhoudende hydraulische behuizing te verstoren. Dit betekent dat u elektrisch onderhoud kunt uitvoeren zonder het gehele hydraulische systeem drukloos te maken. In hogedruksystemen is het verlagen van de druk en het opnieuw onder druk brengen tijdrovend en potentieel riskant. Doordat u een defecte spoel kunt verwisselen zonder het hydraulische circuit aan te raken, wordt de uitvaltijd aanzienlijk verminderd.
De spoel draait 90 graden, wat helpt bij het geleiden van kabels in strakke spruitstukblokken. U kunt de elektrische aansluiting oriënteren om interferentie met aangrenzende componenten te voorkomen. Deze flexibiliteit maakt de schotel-richtingsklep M-SEW 6 gemakkelijker te integreren in complexe samenstellingen waar de ruimte beperkt is.
Het schotelontwerp zelf vereist minder onderhoud dan regelventielen. Er zijn geen nauwkeurig bewerkte glijoppervlakken die geleidelijk slijten en de lekkage vergroten. De pop sluit af of niet. Zolang vervuiling de zittingoppervlakken niet beschadigt, behoudt de klep zijn lekvrije prestatie in wezen voor onbepaalde tijd.
Waar deze klep het meest zinvol is
De schotel-richtingsklep M-SEW 6 blinkt uit in toepassingen waarbij lasten gedurende langere perioden zonder drift moeten worden vastgehouden. Hydraulische klemsystemen in werktuigmachines vormen een perfecte use case. Zodra de klem zich op een werkstuk sluit, moet deze tijdens de bewerking geklemd blijven zonder drukverlies. Zelfs een klein lek zou ervoor zorgen dat de klem langzaam loskomt, waardoor het werkstuk mogelijk kan verschuiven tijdens het snijden.
Accumulatorisolatie is een andere natuurlijke oplossing. Wanneer u een accu oplaadt en deze vervolgens moet isoleren van de rest van het circuit, ontlast een lekkende isolatieklep geleidelijk de druk uit de accu. De M-SEW 6-schotelrichtingsklep handhaaft die druk voor onbepaalde tijd. Ook veiligheidscircuits profiteren enorm. Als een veiligheidssysteem afhankelijk is van het voorkomen van doorstroming wanneer het spanningsloos is, kan interne lekkage via een plunjerklep onbedoelde beweging veroorzaken, zelfs als het stuursignaal is uitgeschakeld.
Testsystemen die de druk moeten vasthouden voor lekdetectie vereisen lekvrije isolatiekleppen. Hogedrukvorm- en smeedpersen werken bij drukken waarbij de 630 bar-waarde van de M-SEW 6 waardevol wordt. Onderzeese hydraulische systemen worden geconfronteerd met zowel hoge druk- als strenge betrouwbaarheidseisen, waarbij het lekvrije ontwerp van de schotelklep M-SEW 6 kritische veiligheidsmarges biedt.
Vergelijken met concurrerende opties
De D1SE-serie van Parker Hannifin vertegenwoordigt de directe concurrentie die het dichtst in de buurt komt van de M-SEW 6-schotel-richtklep in het D03-groottebereik. De D1SE kan een druk tot 350 bar aan en stroomt tot 20 liter per minuut. Het maakt gebruik van een soortgelijke poppet-ontwerpfilosofie met kegelvormige zitelementen. De schakeltijden zijn langzamer, ongeveer 50 ms voor bekrachtiging en 60 ms voor de-bekrachtiging bij DC-werking.
Het drukverschil tussen 350 bar en 630 bar onthult verschillende marktstrategieën. Parker richt de D1SE op de bredere markt van toepassingen die lekvrije isolatie nodig hebben bij normale industriële druk. Rexroth positioneert de M-SEW 6-schotel-richtklep voor het premiumsegment waar extreme drukmogelijkheden hogere kosten rechtvaardigen. Toepassingen die echt een capaciteit van 630 bar nodig hebben, hebben beperkte alternatieven, waardoor Rexroth een sterke positie in die niche heeft.
De snellere schakeltijden van de M-SEW 6, met name de uitschakeltijd van 10-15 ms, bieden een tastbaar veiligheidsvoordeel in nooduitschakelingsscenario's. Dat verschil van 45 ms tussen de M-SEW 6 en de D1SE zou kunnen bepalen of een machine stopt voordat er schade of letsel ontstaat. Voor veiligheidskritische toepassingen zijn snellere responstijden niet alleen maar leuke eigenschappen, het zijn ook essentiële vereisten.
De afwegingen begrijpen
Kiezen voor een schotel-richtingsklep M-SEW 6 betekent het aanvaarden van bepaalde beperkingen. De stroomcapaciteit van 25 liter per minuut zal niet voldoen aan toepassingen die hoge stroomsnelheden vereisen. De drukonbalans die inherent is aan het schotelontwerp betekent dat de solenoïde harder werkt om de klep te openen tegen de systeemdruk in. Direct bediende schotelkleppen bereiken praktische grenzen rond het stroom- en drukbereik dat de M-SEW 6 bereikt. Als we aanzienlijk groter zouden gaan, zou er een proefoperatie nodig zijn, wat de complexiteit en de kosten verhoogt.
De eisen voor de montageprecisie zijn strenger dan bij typische regelventielen. U kunt de M-SEW 6 schotel-richtingsklep niet op een ruw bewerkt oppervlak vastschroeven en verwachten dat deze bij 630 bar afdicht. Het spruitstuk of de subplaat moet op de juiste manier worden bewerkt om aan de vlakheids- en afwerkingsspecificaties te voldoen. Dit verhoogt de kosten voor het totale systeem, maar levert de lekvrije prestaties die de keuze voor een schotelklep in de eerste plaats rechtvaardigen.
De beperking van de positiebewaking op de 630 bar-versie is van belang bij toepassingen die functionele veiligheidsverificatie vereisen. Als uit uw veiligheidsanalyse blijkt dat u positiefeedback nodig heeft om te bewijzen dat de klep gesloten is, moet u de druklimiet van 420 bar accepteren. Dit vertegenwoordigt een fundamentele technische afweging waarbij Rexroth ervoor heeft gekozen de structurele integriteit die nodig is voor 630 bar om sensoren te huisvesten niet in gevaar te brengen.
Maak de juiste keuze voor uw toepassing
Als uw toepassing absoluut geen interne lekkage vereist, hoort de schotel-richtingsklep M-SEW 6 op uw shortlist. Als u de druk boven de 400 bar moet houden, worden uw opties aanzienlijk kleiner en wordt de M-SEW 6 een van de weinige haalbare keuzes in het D03-formaat. Als een snelle spanningsloze respons belangrijk is voor de veiligheid, biedt de schakeltijd van 10-15 ms echte voordelen. Als u met biologisch afbreekbare of brandwerende vloeistoffen werkt, zorgt de FKM-afdichtingsoptie voor compatibiliteit die sommige concurrerende kleppen niet bieden.
Omgekeerd, als u hoge debieten boven 30 liter per minuut nodig heeft, zal de M-SEW 6 schotel-richtingsklep niet werken. Als uw toepassing frequente cycli bij maximale stroom en druk met zich meebrengt, moet u zorgvuldig evalueren of de klep binnen de prestatielimieten blijft of dat u gasklepinzetstukken nodig heeft om de omstandigheden te beheersen. Als u 4/2 functionaliteit nodig heeft met complexe schakelvereisten, kan een plunjerklep ondanks zijn lekkage-eigenschappen feitelijk eenvoudiger zijn.
De berekening van de totale eigendomskosten geeft de voorkeur aan de M-SEW 6-schotel-richtklep in toepassingen waar stilstand duur is. De lange levensduur, minimale slijtage en eenvoudige vervanging van de spoel verminderen de onderhoudskosten en systeemuitval. De initiële aankoopprijs ligt hoger dan die van standaard regelventielen, maar in kritische toepassingen waar betrouwbaarheid belangrijk is, worden die premiumkosten snel afgeschreven.
Technische documentatie en ondersteuning
Bosch Rexroth biedt uitgebreide technische documentatie voor de M-SEW 6 schotel-richtklep, inclusief CAD-modellen in meerdere formaten, volledige maattekeningen en gedetailleerde prestatiecurven. De documentatie specificeert duidelijk alle installatievereisten, O-ringspecificaties, aanhaalmomenten en informatie over vloeistofcompatibiliteit. Het exact opvolgen van deze specificaties is van cruciaal belang voor het behalen van de nominale prestaties.
De klep voldoet aan de montagenormen ISO 4401-03-02-0-05 en DIN 24340 Form A, waardoor compatibiliteit met industriestandaard spruitstukken en subplaten wordt gegarandeerd. Deze standaardisatie vermindert het integratierisico en maakt de M-SEW 6 schotel-richtklep een eenvoudige vervanging voor andere D03-kleppen bij het upgraden van een systeem voor betere lekprestaties.
Laatste overwegingen
De Bosch Rexroth M-SEW 6 schotel-richtklep vertegenwoordigt een gespecialiseerde oplossing voor veeleisende toepassingen. Het probeert niet alles voor alle toepassingen te zijn. In plaats daarvan concentreert het zich op het uitzonderlijk goed uitvoeren van één taak: het bieden van lekvrije isolatie bij een druk tot 630 bar in een gestandaardiseerd D03-pakket. De techniek die dit mogelijk maakt, vereist aandacht voor detail tijdens de installatie en toepassing, maar levert prestaties waar conventionele regelventielen eenvoudigweg niet aan kunnen tippen.
Voor ingenieurs die werken aan lasthoudcircuits, veiligheidssystemen of hogedruktoepassingen, helpt het begrijpen van wat de M-SEW 6 schotel-richtingsklep biedt, bij het maken van weloverwogen componentselecties. De mogelijkheden van de klep sluiten aan bij specifieke vereisten waarbij de sterke punten er het meest toe doen. Als u het voor de juiste toepassing kiest, levert dit betrouwbare, lekvrije prestaties op die de premiumpositie in de markt rechtvaardigen.
